ISL54220IUZ

产品分类: 其他接口芯片
产品描述: Analog Multiplexer Dual 2:1 10-Pin MSOP Tube
供应商型号: ISL54220IUZ-ND
供应商: Digi-Key
标准整包数: 1

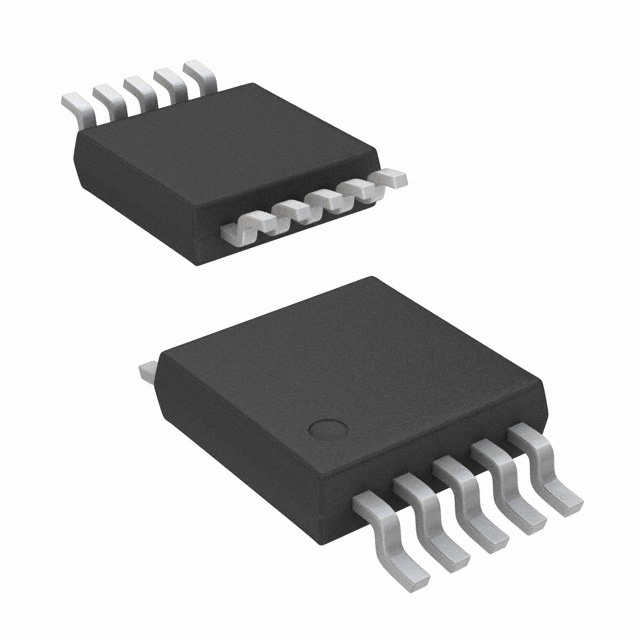

RENESAS ELECTRONICS 其他接口芯片 ISL54220IUZ

ISL54220IUZ概述

    ISL54220 高速USB 2.0 (480Mbps) 交换器数据手册

    产品简介


    ISL54220 是一款由单一电源供电的双2:1多路开关,可在2.7V至5.5V的单电源下运行。它包含两个SPDT(单极双掷)开关,配置为DPDT。该组件专为便携式电池供电产品中的USB高速信号(480Mbps)和全速信号(12Mbps)的切换或路由而设计。此芯片适用于多种便携式媒体设备,如MP3播放器、手机、PDA、数码相机和摄像机等。

    技术参数


    ISL54220的主要技术规格如下:
    - 工作电压范围:2.7V到5.5V
    - 输入电压范围:-0.3V 到 6.5V
    - 输出电压范围:-0.3V 到 6.5V
    - 连续电流:±40mA
    - 峰值电流:±100mA(脉冲1ms,10%占空比)
    - ESD等级:人体模型 >6kV,机器模型 >500V,充电设备模型 >2kV
    - 最大结温:+150°C
    - 最大存储温度范围:-65°C 至 +150°C
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    ISL54220 的关键特性包括:
    - 可以支持高速(480Mbps)和全速(12Mbps)信号传输
    - 兼容1.8V逻辑电平(2.7V到3.6V供电时)
    - 通过使能引脚可关闭所有开关
    - 具备断电保护功能
    - D- / D+ 引脚可承受高达5.5V的过电压
    - 在742MHz频率下具有-3dB带宽
    - 在240MHz下的ON电容为4.2pF
    - 在5.5V时的ON电阻低至4.5Ω
    - 符合USB 2.0的短路和过压要求,无需额外外部组件

    应用案例和使用建议


    ISL54220 适用于各种便携式电子产品,例如MP3播放器、手机、PDA、数码相机和摄像机。具体的应用实例包括用于USB信号切换和路由。使用建议如下:
    - 确保信号电压不超过VDD电压,且不低于GND超过-0.3V。
    - 使用合适的PCB布局来减少寄生效应。
    - 对于高电流应用,应注意散热设计以避免热应力导致的可靠性问题。

    兼容性和支持


    ISL54220 支持1.8mmx1.4mm µTQFN、3x3 TDFN 和 10 Ld MSOP 封装。它还提供了多个相关文献,包括技术简报和评估板用户手册,以帮助用户更好地了解和使用该产品。此外,制造商提供了详细的安装指南和支持文档。

    常见问题与解决方案


    - 问题: 如何防止ESD损坏?
    解答: 使用静电防护袋包装和处理器件。确保焊接过程中使用合适的防静电焊接工具和操作台。
    - 问题: 在什么条件下会进入热关断模式?
    解答: 芯片会在温度超过最大结温时进入热关断模式,需要确保良好的散热设计。
    - 问题: 是否可以将多个ISL54220并联使用?
    解答: 不建议直接并联使用,因为这会导致电流分配不均,可能导致某些芯片过热。如果必须并联使用,应增加外部限流电阻。

    总结和推荐


    ISL54220 是一款高性能、多功能的USB信号开关,广泛适用于各种便携式电子产品。其卓越的技术规格和紧凑的设计使其成为理想的USB信号路由和切换解决方案。对于需要高性能USB信号管理的应用,我们强烈推荐使用ISL54220。

ISL54220IUZ参数

参数
3.05mm(Max)
3.05mm(Max)
950μm(Max)
通用封装 MSOP-10
安装方式 贴片安装
零件状态 在售
包装方式 管装

ISL54220IUZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL54220IUZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ISL54220IUZ ISL54220IUZ数据手册

ISL54220IUZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.415 ¥ 20.4068
10+ $ 1.3624 ¥ 11.4016
100+ $ 0.9041 ¥ 7.566
250+ $ 0.7846 ¥ 6.5659
500+ $ 0.711 ¥ 5.9502
1000+ $ 0.6494 ¥ 5.4346
库存: 1033
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.4
