74ALVCH32244BFG

产品描述: 瑞萨电子 时钟缓冲器, CABGA封装
供应商型号: 2628985
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 缓冲器/驱动器/收发器 74ALVCH32244BFG

74ALVCH32244BFG概述


    产品简介


    IDT74ALVCH32244 3.3V CMOS 32-Bit Buffer/Driver with 3-State Outputs
    IDT74ALVCH32244是一款采用高级双金属CMOS技术构建的32位缓冲器/驱动器。它具有高速度、低功耗的特点,并且可以提供增强的封装密度。该产品特别适用于需要高输出电流和低输出延迟的应用,如3.3V高速系统和低电压计算系统。通过其三态控制功能,它可以方便地在四路字节、双字节或单个16位字模式下运行。

    技术参数


    核心特性:
    - 工艺技术: 0.5微米CMOS技术
    - 输出偏移时间: 典型值< 250ps
    - 静电放电保护(ESD): >2000V(MIL-STD-883方法3015),>200V(机器模型)
    - 电源电压范围:
    - 正常范围:3.3V ± 0.3V
    - 扩展范围:2.7V到3.6V
    - 特殊范围:2.5V ± 0.2V
    - 输出驱动能力: 高输出驱动器,±24mA
    - 终端电压:
    - 相对于GND:–0.5到+4.6V
    - 相对于VCC:–0.5到VCC+0.5V
    - 存储温度范围: –65到+150°C
    - 连续输出电流: –50到+50mA
    - 输入电容: 输入电容5到7pF
    - 输出电容: 输出电容7到9pF
    - 传播延迟:
    - 最小值:1ns
    - 最大值:3.7ns(VCC=2.5V±0.2V)
    - 最大值:3.6ns(VCC=2.7V)
    - 最大值:3ns(VCC=3.3V±0.3V)

    产品特点和优势


    IDT74ALVCH32244的主要优势如下:
    - 高性能输出驱动器: ±24mA的高输出驱动能力,适合于驱动重负载。
    - 增强的信号完整性: 支持3.3V CMOS电平,具有很强的噪声抑制能力。
    - 高可靠性: ESD保护超过2000V,确保设备在高静电环境中依然稳定可靠。
    - 高集成度: 可用在96球LFBGA封装中,实现紧凑设计。
    - 多功能控制: 支持三态控制,方便在多种模式下切换。
    - 自保持功能: 内置“总线保持”功能,防止浮空输入并省去拉高或拉低电阻的需求。

    应用案例和使用建议


    应用场景:
    - 3.3V高速系统
    - 低电压计算系统
    使用建议:
    - 在设计电路时,应注意避免超出绝对最大额定值,特别是避免超过VCC范围。
    - 在处理高速信号时,考虑使用适当的负载电容以优化信号完整性。
    - 对于需要长期稳定的场合,建议在存储时将设备放置在规定的温度范围内,以确保其性能稳定性。

    兼容性和支持


    兼容性:
    - 电压兼容: 支持2.7V到3.6V的电源电压范围,适用于多种低电压系统。
    - 物理兼容: 采用96球LFBGA封装,可广泛应用于各种板级设计。
    支持:
    - 技术支持: 联系Integrated Device Technology (IDT),获取详尽的技术支持。
    - 销售信息: 通过IDT官方网站查询详细销售信息。

    常见问题与解决方案


    问题1:如何避免设备因静电损坏?
    - 解决方案: 使用接地的手腕带或适当的防静电措施进行操作,确保在操作过程中不会接触到设备引脚。
    问题2:如何优化电路的信号完整性?
    - 解决方案: 在布线时注意减少走线长度,选择合适的负载电容,并合理布局输入输出引脚。

    总结和推荐


    总结:
    IDT74ALVCH32244凭借其出色的性能、可靠的信号传输能力和强大的三态控制功能,在3.3V高速系统和低电压计算系统中表现出色。它具有广泛的适用范围和高度集成的特性,非常适合复杂电路的设计需求。
    推荐:
    强烈推荐IDT74ALVCH32244用于需要高性能、低功耗以及高集成度的32位缓冲器/驱动器应用场景。

74ALVCH32244BFG参数

参数
Iq-静态电流 -
低电平输出电流 24mA
逻辑功能 Buffer,Non-Inverting
极性 -
输出类型 三态
高电平输出电流 24mA
输入类型 -
输出数量 -
每元件位数 4
输入数量 -
最小工作供电电压 2.7V
元件数量 8
最大工作供电电压 3.6V
长*宽*高 13.5mm*5.5mm*1.4mm

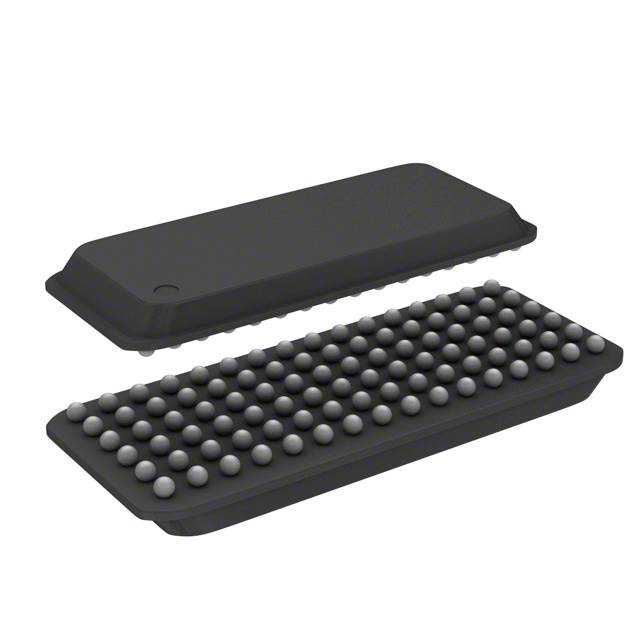

通用封装 CABGA-96
安装方式 贴片安装
零件状态 在售
包装方式 托盘

74ALVCH32244BFG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

74ALVCH32244BFG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 缓冲器/驱动器/收发器 RENESAS ELECTRONICS 74ALVCH32244BFG 74ALVCH32244BFG数据手册

74ALVCH32244BFG封装设计

查看详情并下载
Symbol
Footprint
3D Model
