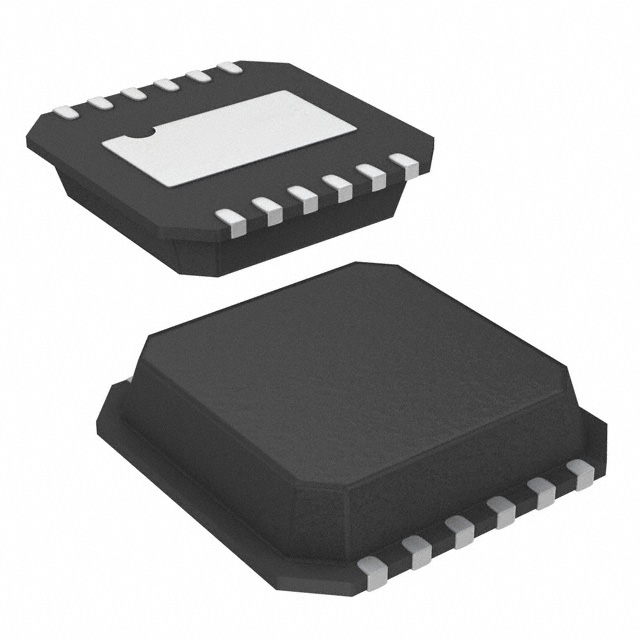

HIP2104FRAANZ-T7A

产品分类: 栅极电源驱动器
产品描述: 瑞萨电子 12引脚MOSFET驱动器, 50V电源, DFN封装, 半桥
供应商型号: CY-HIP2104FRAANZ-T7A
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS 栅极电源驱动器 HIP2104FRAANZ-T7A

HIP2104FRAANZ-T7A概述


    产品简介


    HIP2103 和 HIP2104 半桥驱动器是专为直流电机、无刷直流电机(3相)以及其他类似负载设计的半桥驱动芯片。这些芯片的主要控制输入引脚包括高侧输入(HI)和低侧输入(LI),它们独立地控制高侧驱动器(HO)和低侧驱动器(LO)。HIP2103和HIP2104可以配置为启用或禁用设备,从而减少了微控制器连接的数量,降低了成本。此外,内置的拉下电阻有助于减少对外部电阻的需求。

    技术参数


    以下是HIP2103和HIP2104的技术规格和技术性能指标:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 最大靴带供电电压 60 | V |
    | LDO输出电压(12V和3.3V)
    | 休眠模式下的静态电流 | 5 10 | µA |
    | VDD 欠压锁定门限电压 | 3.98 | 4.17 | 4.36 | V |
    | 输入逻辑电平 | 3.3V/5V |
    | 集成靴带晶体管 | 是 |
    | 工作温度范围 | -40 +125 | °C |

    产品特点和优势


    - 低功耗:在休眠模式下的静态电流仅为5μA,延长了电池寿命。
    - 内置拉下电阻:无需外部电阻,简化了电路设计。
    - 集成的12V和3.3V LDO:无需外部稳压器,提高了系统的整体效率。
    - 欠压锁定保护:防止过压损坏系统,增加系统可靠性。
    - 超低功耗:降低系统运行成本并提高能效。
    - 宽工作温度范围:适应极端环境条件,提高了应用灵活性。

    应用案例和使用建议


    HIP2103和HIP2104常用于全桥和半桥电机驱动,如图3至图5所示的应用案例。在实际应用中,例如电机驱动控制板,可以通过合理设置BOOT电容值来优化电路性能。根据手册中提供的波形和时序信息,可以确保驱动器正常工作而不发生自穿通现象。此外,在设计PCB布局时,需要特别注意散热问题,以确保芯片能在额定工作条件下稳定运行。

    兼容性和支持


    HIP2103和HIP2104与大多数微控制器兼容,只需通过适当的信号连接即可。制造商提供了详细的技术文档和支持,包括样品请求、技术支持热线和在线文档资源。此外,还有相关的参考设计和演示板,帮助客户加速开发进程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源电压过高 | 检查电源电压是否符合规定范围 |
    | 负载不稳定导致电流过高 | 使用外部限流电阻限制电流 |
    | 输出信号异常 | 确认输入信号逻辑电平正确且无噪声干扰 |
    | 过温保护功能启动 | 检查散热系统是否有效且安装正确 |

    总结和推荐


    总的来说,HIP2103和HIP2104半桥驱动器以其卓越的性能、紧凑的设计和灵活的应用场景,在电机控制和电源管理领域具有广泛的市场前景。对于希望优化系统能效和降低成本的设计者来说,这些驱动器无疑是一个理想的选择。因此,我们强烈推荐使用HIP2103和HIP2104。

HIP2104FRAANZ-T7A参数

参数
逻辑电压 - VIL,VIH 1.63V,2.06V
最大高压侧电压-自举 60V
最大工作供电电压 14V
驱动配置 半桥
驱动数量 2
输入类型 Non-Inverting
最小工作供电电压 4.5V
栅极类型 MOSFET,N沟道
最大传播延迟时间 30ns(Typ)
电流 - 峰值输出(灌入,拉出) 1A,1A
上升时间 8ns
下降时间 2ns
通道类型 -
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 最后售卖
包装方式 卷带包装

HIP2104FRAANZ-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

HIP2104FRAANZ-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 栅极电源驱动器 RENESAS ELECTRONICS HIP2104FRAANZ-T7A HIP2104FRAANZ-T7A数据手册

HIP2104FRAANZ-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.1481 ¥ 9.8794
300+ $ 1.1376 ¥ 9.7904
500+ $ 1.127 ¥ 9.7014
1000+ $ 1.0954 ¥ 9.2564
5000+ $ 1.0954 ¥ 9.2564
库存: 277
起订量: 102 增量: 1
交货地:
最小起订量为:100
合计: ¥ 987.94
