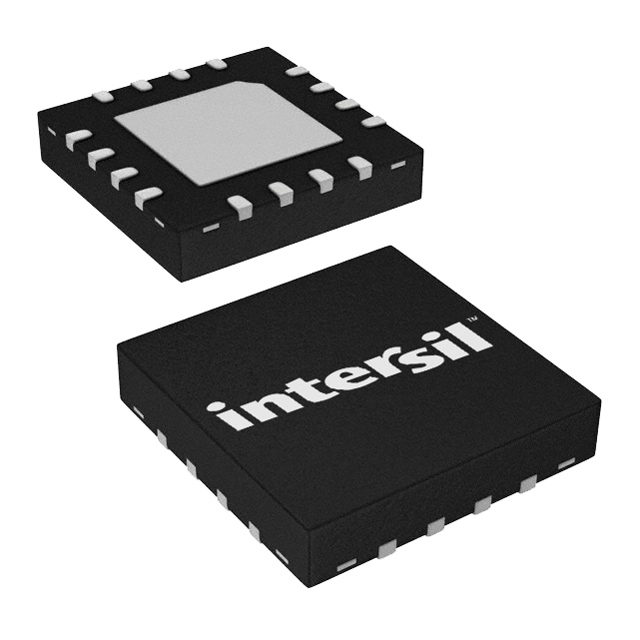

ISL78234ARZ-T

产品分类: DC-DC稳压器
产品描述: 正,降压 Yes 420KHz~4.2MHz Adjustable式 1 5.5V 600mV 5.5V 2.7V QFN 贴片安装 3mm*3mm*730μm
供应商型号: Q-ISL78234ARZ-T
供应商: 期货订购
标准整包数: 6000
RENESAS ELECTRONICS DC-DC稳压器 ISL78234ARZ-T

ISL78234ARZ-T概述


    产品简介


    ISL78233 和 ISL78234 是 Intersil(现为 Renesas Electronics)推出的高效率同步降压 DC/DC 转换器。这些转换器可分别提供高达 3A 和 4A 的连续输出电流,输入电压范围为 2.7V 至 5.5V。它们适用于多种直流电源模块,如微处理器(μC/µP)、现场可编程门阵列(FPGA)和数字信号处理器(DSP)的电源管理,以及视频处理器和汽车娱乐系统的电源供应。此外,它们还适用于锂离子电池供电的设备。

    技术参数


    ISL78233 和 ISL78234 的主要技术规格如下:
    - 输入电压范围:2.7V 至 5.5V
    - 输出电流:ISL78233 - 3A,ISL78234 - 4A
    - FET 电阻:P 沟道 35mΩ,N 沟道 11mΩ
    - 最大效率:高达 95%
    - 参考精度:-1.2%/1%(温度/负载/线性)
    - 外部组件数量:最少 3 个
    - 软启动时间:1ms 或可调
    - 可调频率范围:500kHz 至 4MHz(默认 2MHz)
    - 保护功能:过温、过流、过压和负过流保护

    产品特点和优势


    ISL78233 和 ISL78234 具有多项显著的优势:
    - 高效能:通过低电阻 FET 和高效的电流模式控制架构,实现高达 95% 的效率。
    - 紧凑设计:采用 3mm x 3mm 和 5mm x 5mm 封装,适合空间受限的应用。
    - 保护功能丰富:内置过温、过流、过压和负过流保护,确保系统稳定运行。
    - 调节精度高:-1.2%/1% 的参考精度保证了在不同条件下的精确输出电压。
    - 低外部组件依赖:只需少量外部组件即可完成设计,简化开发过程。

    应用案例和使用建议


    应用案例:
    - 视频处理器/SOC 电源:用于高端多媒体设备的电源管理。
    - Li-ion 电池供电设备:适用于移动设备和平板电脑等便携式电子产品。
    - 汽车娱乐系统:为车载信息娱乐系统提供稳定的电源供应。
    使用建议:
    - 在使用 ISL78233 和 ISL78234 时,建议将外部电容尽量靠近芯片放置,以减少寄生效应并提高稳定性。
    - 选择合适的电感值以匹配所需的工作频率和负载电流,以达到最佳效率。
    - 在轻负载情况下,可以考虑强制连续模式来降低噪声和 RF 干扰。

    兼容性和支持


    ISL78233 和 ISL78234 具有良好的兼容性,可与大多数标准电源管理设备无缝集成。此外,制造商提供了详细的文档和技术支持,包括评估板(如 ISL78233EVAL1Z 和 ISL78234EVAL1Z),以帮助开发者快速上手。

    常见问题与解决方案


    常见问题:
    - 过温保护触发:可能是因为散热不良导致温度过高。
    - 输出电压不稳:可能是由于外部补偿网络配置不当。
    解决方案:
    - 过温保护:改善散热措施,例如增加散热片或改进 PCB 布局。
    - 输出电压不稳:调整外部补偿网络,确保反馈回路的稳定性。

    总结和推荐


    总结:
    ISL78233 和 ISL78234 是高性能、高效率的同步降压 DC/DC 转换器,具备出色的保护功能和低外部组件需求。其紧凑的设计和丰富的保护机制使其成为多种应用的理想选择。
    推荐:
    对于需要高效率、高可靠性的电源管理系统,强烈推荐使用 ISL78233 和 ISL78234。这些器件不仅能够满足高性能要求,还能简化设计过程并降低开发成本。

ISL78234ARZ-T参数

参数
最小输入电压 2.7V
输出数量 1
最小输出电压 600mV
最大输入电压 5.5V
拓扑 正,降压
功能 Buck
同步整流器 Yes
开关频率 420KHz~4.2MHz
最大输出电压 5.5V
输出类型 Adjustable式
长*宽*高 3mm*3mm*730μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ISL78234ARZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL78234ARZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL78234ARZ-T ISL78234ARZ-T数据手册

ISL78234ARZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 4.4 ¥ 36.74
12000+ $ 4.4 ¥ 36.74
18000+ $ 4.4 ¥ 36.74
库存: 10000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 220440
直接购买
加入购物车
