ISL9230IRZ-T

产品分类: 电池管理芯片
产品描述: 4.3V 6.25V High Power Li-Ion Charger 超温 锂离子电池 QFN 贴片安装 3mm*3mm*880μm
供应商型号: 2983655
供应商: 海外现货
标准整包数: 0

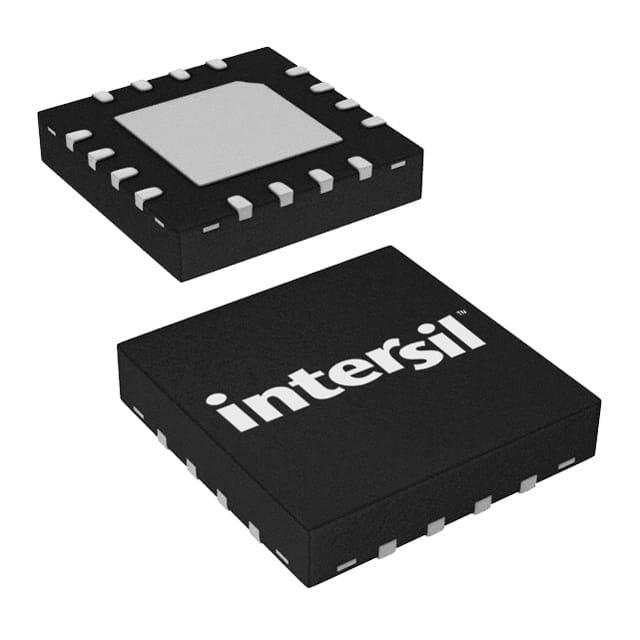

RENESAS ELECTRONICS 电池管理芯片 ISL9230IRZ-T

ISL9230IRZ-T概述

    ISL9230 高功率锂离子充电器与路径管理技术手册

    1. 产品简介


    ISL9230 是一种集成的高输入电压单电池锂离子电池充电器,具备电源路径管理功能。这款充电器满足了锂离子电池所需的恒流/恒压(CC/CV)充电要求。它能够承受高达26V的输入电压,但当输入电压超过6.6V时,充电器将被禁用以实现过压保护。ISL9230通过外部电阻可以编程设定输入电流限制和充电电流。充电器在电池电压低于3.0V时,将以编程充电电流的10%进行预充电。在恒压充电阶段,当充电电流降至截止电流水平时,终止指示信号(CHG)将切换为逻辑高电平以指示充电结束。ISL9230还具备独立的电源路径,用于向系统负载和电池供电,使得系统即使在完全放电状态下也能立即运行。此外,当电池充满时,充电器能够停止充电,同时继续从输入源向系统提供电源,从而减少不必要的充放电循环,延长电池寿命。
    应用领域:
    - 手机
    - 蓝牙设备
    - PDA
    - MP3播放器
    - 独立充电器
    - 其他手持设备

    2. 技术参数


    - 输入电压范围: -0.3V至26V
    - 绝对最大输入电压: 26V
    - 输出电压精度: 1%
    - 输入电流限制范围: 200mA至1.5A
    - 充电电流范围: 300mA至1.5A
    - 工作温度范围: -40°C至+85°C
    - 封装: 16 Ld 3x3 TQFN
    - 电源电压: 4.3V至6.25V
    - 最大系统电流: 5A
    - 最大充电电流: 1.5A

    3. 产品特点和优势


    - 完整的锂离子/聚合物电池充电解决方案
    - 电流路径管理功能优化充放电
    - 智能超时功能根据实际充电电流自动调整
    - 1%的充电器输出电压精度
    - 可编程输入电流和充电电流限制
    - NTC热敏电阻输入
    - 符合USB充电标准
    - 充电电流热降压保护
    - 对完全放电的电池进行涓流充电
    - 过温保护

    4. 应用案例和使用建议


    - 移动设备: ISL9230广泛应用于手机、PDA和MP3播放器等移动设备。这些设备通常需要快速可靠的充电方式,ISL9230的设计保证了充电过程的高效性。
    - 独立充电器: 在独立充电器设计中,ISL9230可以作为核心部件,提供稳定的充电输出,并具有电源路径管理功能。
    - 具体建议: 使用外部电阻设置充电电流和输入电流限制时,建议选用合适的阻值来确保充电器的稳定工作。例如,在选择输入电流限制时,应确保不超过充电器的最大允许值,以避免损坏设备。

    5. 兼容性和支持


    - 与其他设备的兼容性: ISL9230与市场上大多数主流设备兼容,能够支持各种不同的电源输入(如适配器和USB电源)。
    - 支持与维护: 制造商提供详细的用户指南和技术支持服务,确保用户能够在遇到问题时获得及时的帮助。

    6. 常见问题与解决方案


    - 问题1: 输入电流限制不正常
    - 解决方案: 检查外部电阻连接是否正确。根据手册中的公式,重新计算阻值。
    - 问题2: 充电电流不达标
    - 解决方案: 确保RIREF和RILIM正确连接并调整阻值,必要时参考手册中的公式进行调整。
    - 问题3: 温度过高
    - 解决方案: 检查系统散热情况,确保环境温度在工作范围内。若NTC热敏电阻存在问题,可更换新的热敏电阻。

    7. 总结和推荐


    ISL9230是一款高性能、高度集成的单电池锂离子充电器,具备强大的电源路径管理和多种保护机制。其广泛应用在移动设备、蓝牙设备、PDA等领域,适用于需要快速、可靠充电的场合。对于追求高效充电的用户来说,ISL9230是一个值得信赖的选择。然而,在使用过程中需注意正确配置相关参数,以确保其最佳性能。总体而言,ISL9230凭借其优秀的特性和可靠的应用效果,非常适合于各类手持设备和便携式应用。

ISL9230IRZ-T参数

参数
功能 High Power Li-Ion Charger
最大工作供电电压 6.25V
最小输出电压 -
电池类型 锂离子电池
最小工作供电电压 4.3V
故障保护 超温
最大输出电压 -
接口类型 -
输出电流 -
长*宽*高 3mm*3mm*880μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

ISL9230IRZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL9230IRZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电池管理芯片 RENESAS ELECTRONICS ISL9230IRZ-T ISL9230IRZ-T数据手册

ISL9230IRZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
