ISL80138IVEAJZ-T7A

产品分类: LDO稳压器
产品描述: 66dB(100Hz) 24μA 正极 Adjustable 150mA 1 2.5V 6V 12V 40V 507mV@ 150mA 0.3%(Typ) 0.04% HTSSOP-14 贴片安装,黏合安装 5mm*4.4mm*900μm
供应商型号: CY-ISL80138IVEAJZ-T7A
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS LDO稳压器 ISL80138IVEAJZ-T7A

ISL80138IVEAJZ-T7A概述


    产品简介


    ISL80138 高压、高精度、低静态电流线性稳压器
    ISL80138 是一款宽输入电压范围(6V 至 40V)、高精度、低静态电流的线性稳压器,适用于“始终在线”及“保持激活”类应用。该器件具备150mA 的输出电流能力,在无负载条件下仅消耗 18µA 的静态电流,非常适合对功耗要求严格的工业和通信领域。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 6V 至 40V |
    | 输出电压范围 | 可调,2.5V 至 12V |
    | 最大输出电流 | 150mA |
    | 静态电流 | 18µA(典型值) |
    | 关断电流 | 2µA(典型值) |
    | 精度 | ±1%(温度范围:-40°C 至 +125°C) |
    | 滴漏电压 | 295mV(在 150mA 输出电流下) |
    | 输出噪声 | 26µVRMS |
    | 启用逻辑电平耐受 | 支持 TTL/CMOS(最高 40V) |
    | 稳定运行所需的输出电容 | ≥10µF 陶瓷电容器 |
    | 工作温度范围 | -40°C 至 +125°C |

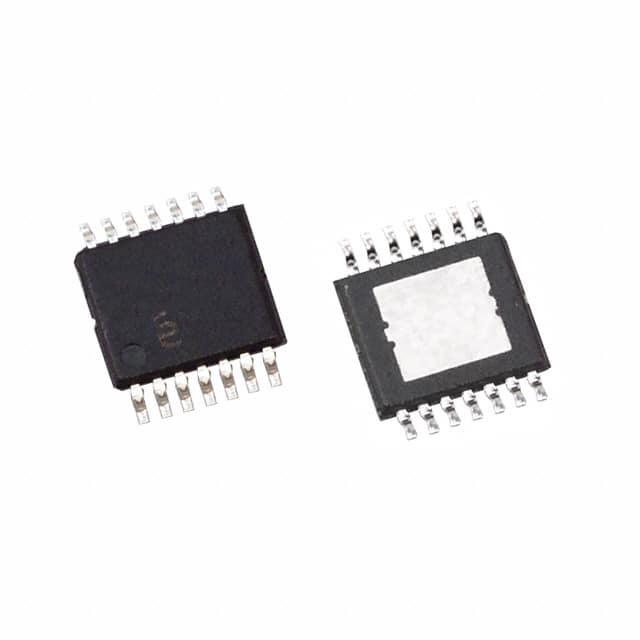

    | 封装 | 14 引脚 HTSSOP 带裸露焊盘封装 |

    产品特点和优势


    ISL80138 线性稳压器以其多项亮点脱颖而出:
    1. 高电压支持:宽输入电压范围(6V 至 40V),满足工业级供电需求。
    2. 超低功耗:静态电流仅为 18µA,关断电流低至 2µA,完美适配电池供电场景。
    3. 精准调节:±1% 的输出电压精度,确保长期稳定运行。
    4. 快速响应:从启用到达到稳压状态只需约 1.65ms。
    5. 保护机制完善:内置过温保护及电流限制功能,保障系统安全。
    6. 增强热管理:通过裸露焊盘 HTSSOP 封装,提升散热性能。
    这些特性使 ISL80138 成为工业控制、通信设备及汽车电子等领域的理想选择。

    应用案例和使用建议


    应用场景
    1. 工业自动化:用于传感器模块的电源供应,支持低功耗设计。
    2. 电信设备:提供稳定的辅助电源,确保设备持续运行。
    3. 汽车电子:可作为车载信息娱乐系统的备用电源。
    使用建议
    - 输入滤波:建议在输入端放置至少 0.1µF 的陶瓷电容器,以减小纹波影响。
    - 输出稳定性:需使用 10µF 或以上的陶瓷电容器来维持系统的稳定性。
    - 布线优化:反馈线路远离干扰源,降低寄生效应;将裸露焊盘接地以增强散热效果。

    兼容性和支持


    ISL80138 兼容多种工业标准接口,能够无缝对接现有电路设计。罗德与施瓦茨公司提供全面的技术支持,包括:
    - 软件开发工具包 (SDK)
    - 示例代码与参考设计
    - 在线技术支持服务

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查反馈电阻分压器阻值是否正确 |
    | 功耗过高 | 减少负载电流或优化输入电压范围 |
    | 温度过高 | 检查散热片安装是否良好,增加 PCB 散热面积 |

    总结和推荐


    ISL80138 是一款高性能、高可靠性、低功耗的线性稳压器,特别适合需要宽电压输入且对效率敏感的应用场合。凭借其精准的输出调节能力、完善的保护机制及优异的热管理性能,ISL80138 显然是一款值得推荐的产品。
    综上所述,我们强烈推荐 ISL80138 用于工业控制、通信、汽车电子等领域,以满足严苛的工作环境和节能要求。

ISL80138IVEAJZ-T7A参数

参数
最大压差@电流 507mV@ 150mA
最小输出电压 2.5V
纹波抑制-PSRR 66dB(100Hz)
最大输出电压 12V
线路调节 0.04%
输出电流 150mA
Iq-静态电流 24μA
负载调节 0.3%(Typ)
最小输入电压 6V
输出类型 Adjustable
稳压器数量 1
极性 正极
最大输入电压 40V
长*宽*高 5mm*4.4mm*900μm
通用封装 HTSSOP-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

ISL80138IVEAJZ-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL80138IVEAJZ-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS LDO稳压器 RENESAS ELECTRONICS ISL80138IVEAJZ-T7A ISL80138IVEAJZ-T7A数据手册

ISL80138IVEAJZ-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
