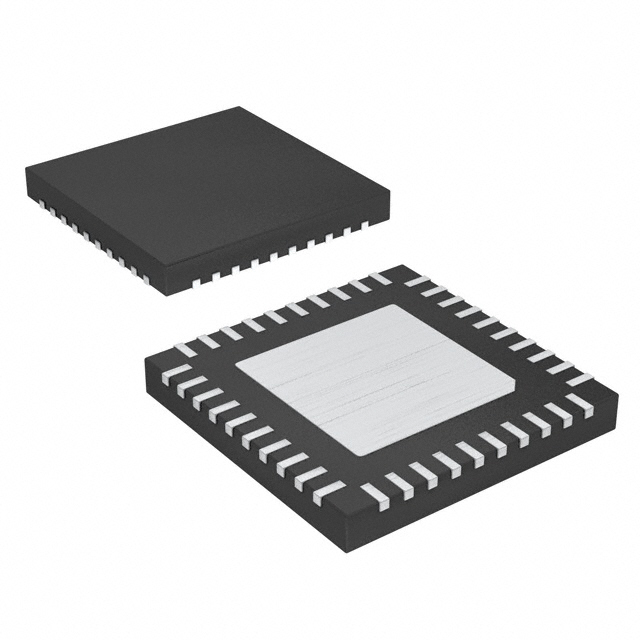

ISL68124IRAZ-T7A

产品分类: 电源管理芯片(PMIC)
产品描述: 瑞萨电子PWM控制器, 40引脚, TQFN封装, 表面贴装, 最高1000 kHz
供应商型号: ISL68124IRAZ-T7ATR-ND
供应商: Digi-Key
标准整包数: 250
RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL68124IRAZ-T7A

ISL68124IRAZ-T7A概述

    ISL68124 数字双输出多相控制器

    产品简介


    ISL68124 是一款数字双输出、灵活配置的四相脉宽调制(PWM)控制器,支持最新的 PMBus 1.3 规范。它能够通过配置最多四个相位(X+Y)来实现不同的输出组合,如 3+1、2+2、2+1 或者单个输出的 4+0 配置。这款控制器利用 Intersil 独有的线性合成数字电流调制方案,旨在提供卓越的瞬态响应和易于调节的特性,同时应对现代多相设计中的挑战。广泛应用于网络设备、通信/数据通信设备、服务器/存储设备及点对点电源系统等领域。

    技术参数


    - 输入电压范围: VIN
    - 输出电压范围: VOUT
    - 最大输出电流: IOUT
    - 频率范围: 最高可达 2 MHz 的总线接口
    - 支持标准: PMBus 1.3
    - 温度范围: -40°C 至 +85°C
    - 封装形式: 40 引脚 5x5 mm TQFN 封装(RoHS 合规)
    - 功耗: 零延迟合成电流控制
    - 电流检测精度: ±0.5% 闭环系统精度
    - 过流保护: 脉冲到脉冲相电流限制、总输出电流保护、输出和输入过压/欠压保护
    - 故障记录: 黑盒记录能力

    产品特点和优势


    ISL68124 的显著特点是先进的线性数字调制方案,零延迟合成电流控制实现了优秀的高频电流平衡。自动相数增加/减少功能使其在不同负载条件下都能保持高效的性能。通过使用 Intersil 的 PowerNavigator™ GUI 进行直观的配置和监测,使得系统设计师能够更方便地进行调整和部署。

    应用案例和使用建议


    ISL68124 主要用于数据中心、网络基础设施及电信设备等高可靠性要求的应用场合。例如,在 3+1 配置中与 ISL99227 智能功率阶段结合使用时,可有效降低输出纹波和提高整体系统效率。用户在使用时应注意正确连接 PWM 输出和远程感应线路以保证准确的电压和电流反馈。

    兼容性和支持


    ISL68124 可与 ISL99227 智能功率阶段等组件无缝对接。Intersil 提供详尽的技术支持文档和在线工具,便于用户深入了解和操作。此外,控制器还具备黑盒故障记录功能,有助于及时诊断和解决现场问题。

    常见问题与解决方案


    - 问题一: 无法启动系统
    - 解决方案: 确认所有必要的电源已接通,且所有使能信号都设置为激活状态。
    - 问题二: 输出电压不稳定
    - 解决方案: 检查远程感应线路连接是否正确,确认外部传感器设置是否合理。
    - 问题三: 温度过高
    - 解决方案: 确保良好的散热措施,必要时可以调整内部的温度补偿参数。

    总结和推荐


    ISL68124 是一款高性能、多功能的数字 PWM 控制器,适用于各种复杂多相电源系统的构建。凭借出色的瞬态响应、灵活的配置选项以及全面的故障保护机制,它无疑是数据中心和网络设备的理想选择。因此,强烈推荐使用 ISL68124 在需要高效能和高可靠性的应用场合中。

ISL68124IRAZ-T7A参数

参数
最小输出电压 0V
应用场景 -
最大工作供电电压 3.465V
最小工作供电电压 3.135V
工作电源电流 63mA
最大输出电压 3.05V
长*宽*高 5mm*5mm*700μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 电信级
零件状态 在售
包装方式 卷带包装

ISL68124IRAZ-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL68124IRAZ-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS ISL68124IRAZ-T7A ISL68124IRAZ-T7A数据手册

ISL68124IRAZ-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
