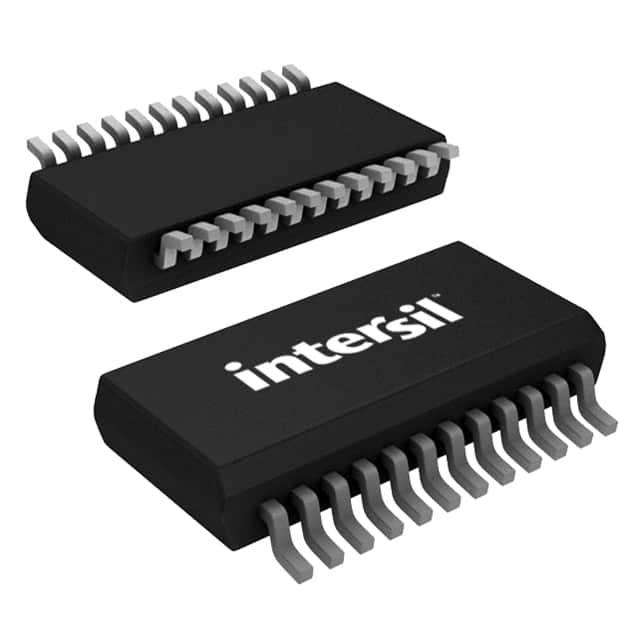

ISL6440IAZ

产品分类: DC-DC稳压器
产品描述: Buck Yes 300KHz Transistor Driver 2 24V 800mV 24V 5.6V QSOP-24 贴片安装
供应商型号: Q-ISL6440IAZ
供应商: 期货订购
标准整包数: 1000
RENESAS ELECTRONICS DC-DC稳压器 ISL6440IAZ

ISL6440IAZ概述


    产品简介


    ISL6440 是一款高性能的双输出脉宽调制(PWM)控制器,专为将墙式适配器、电池或网络中间总线直流输入电源转换成多种应用所需的系统供电电压而设计。每个输出可调整至最低0.8V。两个PWM信号之间180度的相位差减少了输入电流的均方根(RMS)值和电压纹波。

    技术参数


    - 输入电压范围:5.6V 至 24V 或 4.5V 至 5.6V
    - 开关频率:300kHz
    - 独立可编程输出电压
    - 保护特性:
    - 过流保护
    - 欠压锁定(UVLO)
    - 过温保护
    - 独立关断
    - 绝对最大额定值:
    - VIN 输入电压范围:5.6V 至 24V
    - 驱动门电路电压范围:+35V
    - 最大接点温度:-55°C 至 150°C
    - 输出电压调节范围:±1%
    - 软启动时间:可编程
    - 典型工作条件:VIN = 5.6V 至 24V,VCC5 = 5V ±10%,TA = -40°C 至 85°C

    产品特点和优势


    ISL6440 的主要特点包括:
    - 高集成度:集成了两个独立的PWM控制器,可实现精确的电压调节和过流保护。
    - 低输入纹波:通过180度相位差同步操作,减少了输入电流的纹波,从而降低了对输入电容的需求。
    - 强大的保护功能:具备过流、欠压、过温保护以及独立的关断控制。
    - 优秀的动态响应:采用电压前馈电流模式控制,增强了抗输入电压波动的能力。
    - 环保材料:提供无铅且符合RoHS标准的产品版本。

    应用案例和使用建议


    ISL6440 广泛应用于以下领域:
    - 电源供应:适用于需要两个输出的电源供应系统。
    - 通信系统:如xDSL调制解调器和路由器。
    - 数字信号处理器(DSP)、专用集成电路(ASIC)和现场可编程门阵列(FPGA) 的电源供应。
    - 媒体播放器和机顶盒:用于不同组件的供电需求。
    - 电信系统:如基站和交换机。
    使用建议:
    - 在应用中确保输入电压在规定范围内,以避免超过绝对最大额定值。
    - 正确配置软启动时间,以优化输出电压的稳定性和减少瞬态响应时间。
    - 选择合适的外部电容器和电阻器,以满足特定应用的功率要求。

    兼容性和支持


    - 兼容性:ISL6440 能够与其他电子元器件或设备良好兼容,尤其是在通信和计算领域。
    - 技术支持:Intersil 提供详尽的技术文档和支持服务,包括在线论坛、技术文档和样品评估套件。

    常见问题与解决方案


    问题1:开机时PWM输出不稳定。
    解决方案:检查输入电压和负载情况,确保在启动时软启动时间足够长。
    问题2:出现过流故障。
    解决方案:检查过流阈值设置是否正确,如有必要调整过流阈值电阻。

    总结和推荐


    综上所述,ISL6440是一款功能强大、适用广泛的PWM控制器。其高集成度、优秀的动态响应和全面的保护功能使其成为电源管理领域的优秀选择。对于需要高效、可靠电源解决方案的应用场合,ISL6440是一个非常值得推荐的产品。无论是电信设备、数字信号处理还是嵌入式系统,ISL6440都能提供可靠的电源管理和保护功能。

ISL6440IAZ参数

参数
功能 Step-Down
拓扑 Buck
同步整流器 Yes
开关频率 300KHz
最大输入电压 24V
输出类型 Transistor Driver
输出数量 2
最小输入电压 5.6V
最大输出电压 24V
最小输出电压 800mV
通用封装 QSOP-24
安装方式 贴片安装
零件状态 在售
包装方式 管装

ISL6440IAZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL6440IAZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL6440IAZ ISL6440IAZ数据手册

ISL6440IAZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 6.105 ¥ 50.9768
2000+ $ 6.105 ¥ 50.9768
3000+ $ 6.105 ¥ 50.9768
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 50976.8
