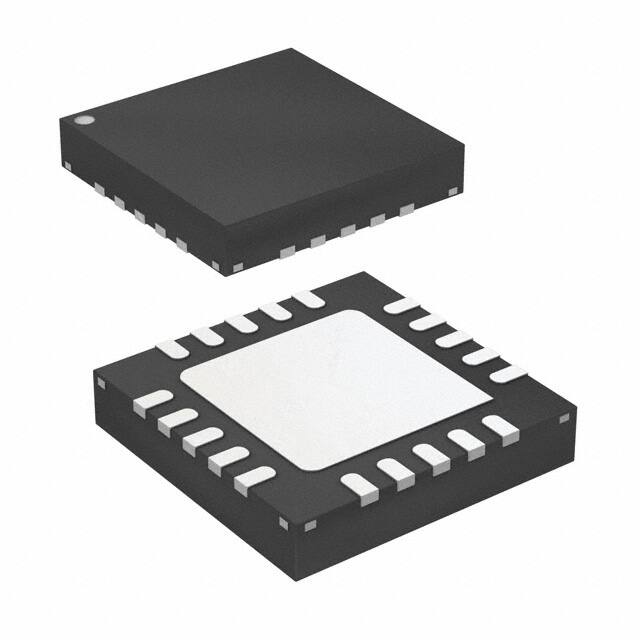

ISL28025FR12Z-T7A

产品分类: 电源管理芯片(PMIC)
产品描述: 1.3mA 3V 5.5V 数字功率监控器 QFN-20 贴片安装,黏合安装
供应商型号: 968-ISL28025FR12ZT7A
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 电源管理芯片(PMIC) ISL28025FR12Z-T7A

ISL28025FR12Z-T7A概述

    ISL28025 Precision Digital Power Monitor

    产品简介


    ISL28025 是一款高精度双向电流感测和电压监测设备,具有实时警报功能。该设备通过串行接口监测电源供应的电流和电压,并提供数字结果以及计算的功率值。ISL28025 的主要优势在于其对电压和电流监控的精度达到小于0.1%,适用于各种复杂的应用场景。

    技术参数


    ISL28025 的关键技术和性能参数如下:
    - 电压检测范围: 0V 到 60V
    - 电压增益误差: 0.05%
    - 电流增益误差: 0.05%
    - 支持的电气特性: 高或低侧感应,双向电流感应,辅助低压输入通道
    - 模拟转数字转换器(ADC): ΔΣADC,16位本征分辨率
    - 内部温度传感器: 提供温度监测
    - 故障监测: 过压/欠压及电流故障监测,500ns检测延迟
    - 电源管理: 可外部供电或内部调节
    - 串行接口: 支持I2C/SMBus/PMBus接口,可处理1.2V电源
    - 温度范围: 工业级温度范围为-40°C到+125°C

    产品特点和优势


    ISL28025 的显著特点是其高精度(电压和电流监测精度小于0.1%),适用于电信、汽车和工业领域的广泛应用。该设备能够在广泛的电压范围内工作,允许最小化外部电路设计。此外,它的双通道感应能力和内部温度传感器使其成为高性能电源管理的理想选择。

    应用案例和使用建议


    ISL28025 可广泛应用于数据中心服务器、直流电源分配、通信设备等领域。例如,在数据中心环境中,它可以用于监控服务器的功耗情况,确保系统的稳定运行。对于用户来说,建议在使用时注意正确配置电压和电流增益,以确保测量结果的准确性。

    兼容性和支持


    ISL28025 的串行接口是PMbus兼容的,可以与多种微控制器轻松连接。它还支持I2C和SMBus接口,提供了广泛的兼容性。制造商提供全面的技术支持,包括详尽的数据手册和技术文档,帮助用户快速上手并解决问题。

    常见问题与解决方案


    根据技术手册,一些常见的问题及其解决方案如下:
    - Q: 如何配置器件地址?
    - A: 使用器件的A0、A1和A2引脚进行地址配置。例如,将A0、A1和A2分别设置为0、1和0,会得到一个特定的地址。

    - Q: 如何监测过压或欠压状态?
    - A: 通过读取状态寄存器来获取当前的电压状态。当电压超过预设阈值时,状态寄存器将触发警报。

    总结和推荐


    总体而言,ISL28025 是一款功能强大且可靠的数字电源监控设备,特别适用于需要高精度监测和报警的应用场合。其广泛的电压范围和兼容多种标准接口的能力使得它在多个领域都有广泛的应用前景。强烈推荐给需要精密电源监控的工程师和开发者。

ISL28025FR12Z-T7A参数

参数
应用场景 数字功率监控器
最大工作供电电压 5.5V
最小工作供电电压 3V
工作电源电流 1.3mA
最大输出电压 -
最小输出电压 -
通用封装 QFN-20
安装方式 贴片安装,黏合安装
零件状态 最后售卖
包装方式 卷带包装

ISL28025FR12Z-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL28025FR12Z-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源管理芯片(PMIC) RENESAS ELECTRONICS ISL28025FR12Z-T7A ISL28025FR12Z-T7A数据手册

ISL28025FR12Z-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.13 ¥ 59.8207
10+ $ 6.215 ¥ 52.1439
25+ $ 5.8212 ¥ 48.8399
100+ $ 5.6808 ¥ 47.6619
250+ $ 4.8276 ¥ 40.5036
500+ $ 4.284 ¥ 35.9428
1000+ $ 3.7275 ¥ 31.2737
库存: 235
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 59.82
