ISL9016IRUCBZ-T

产品分类: LDO稳压器
产品描述: 67μA 正极 Fixed 150mA,150mA 2 1.8V 1.8V 1.8V,1.5V 6.5V 425mV@ 150mA DFN 贴片安装,黏合安装 1.6mm(长度)*1.6mm(宽度)
供应商型号: 20-ISL9016IRUCBZ-TDKR-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS LDO稳压器 ISL9016IRUCBZ-T

ISL9016IRUCBZ-T概述

    ISL9016 高性能双通道低压差线性稳压器

    产品简介


    ISL9016 是一款高性能双通道低压差(LDO)线性稳压器,能够为每个通道提供高达150mA的输出电流。其独特的设计使得其具有低静态电流、高电源抑制比(PSRR)等特点,并且可在1μF至4.7μF的陶瓷电容器下稳定工作,ESR高达200mΩ。这款稳压器集成了独立的使能控制功能,便于在不同负载条件下实现精准调节。广泛应用于便携式设备如PDA、智能手机及手持医疗设备等。

    技术参数


    - 输入电压范围:1.8V 至 6.5V
    - 输出电流:每个通道最高可达150mA
    - 输出电压精度:±0.8%(典型值)
    - 低噪声:典型值为25μVRMS
    - 工作温度范围:-40°C 至 +85°C

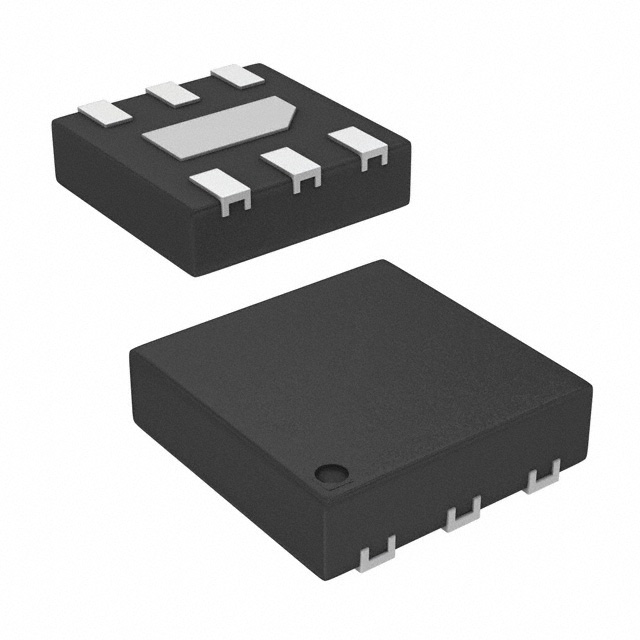

    - 封装:6 Ld 1.6mmx1.6mm µTDFN
    - 输出电压选项:1.2V 至 3.3V

    产品特点和优势


    - 高电源抑制比:1kHz时达到80dB,1MHz时达到45dB
    - 反向电流保护:防止输出电流反向流动
    - 低静态电流:单通道开启时49µA,双通道开启时80µA
    - 优秀的负载瞬态响应:典型值为±0.8%输出电压精度
    - 内置过热保护和电流限制:确保设备安全运行

    应用案例和使用建议


    ISL9016适用于多种便携式电子设备,如智能手机、PDA、MP3播放器等。在这些设备中,ISL9016可提供稳定的电源输出,从而保证设备的正常运行。例如,在智能手机中,ISL9016可用于为处理器等关键组件供电。为了确保最佳性能,建议在应用中使用推荐的外部输入和输出电容器(X5R或X7R,容量为1μF至4.7μF)。

    兼容性和支持


    ISL9016采用微型封装,易于集成到现有系统中。同时,其与大多数便携式设备兼容,具备良好的系统适应性。Intersil公司提供了详尽的技术支持文档和参考设计,有助于用户快速上手并解决问题。

    常见问题与解决方案


    1. 问:如何正确设置外部电容器?
    - 答:应选择陶瓷电容器(X5R或X7R),容量为1μF至4.7μF,以确保稳定性。

    2. 问:出现过热警告怎么办?
    - 答:检查系统散热情况,确保设备不长时间过载。如果持续过热,可能需要调整系统的电源管理策略。
    3. 问:无法正常启动怎么办?
    - 答:确认电源电压符合要求,并确保所有使能引脚正确配置。如需进一步帮助,请联系Intersil技术支持团队。

    总结和推荐


    ISL9016凭借其高效能、低功耗及高可靠性,在众多应用场合中表现出色。对于需要高稳定性和低噪声输出的应用来说,ISL9016是理想的选择。无论是在智能手机、便携式仪器还是其他手持设备中,都能发挥出其优势,强烈推荐给相关领域的开发者和工程师。

ISL9016IRUCBZ-T参数

参数
负载调节 -
最大输出电压 1.8V,1.5V
最小输出电压 1.8V
最大压差@电流 425mV@ 150mA
极性 正极
稳压器数量 2
最大输入电压 6.5V
输出类型 Fixed
输出电流 150mA,150mA
纹波抑制-PSRR -
Iq-静态电流 67μA
线路调节 -
最小输入电压 1.8V
长*宽*高 1.6mm(长度)*1.6mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL9016IRUCBZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL9016IRUCBZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS LDO稳压器 RENESAS ELECTRONICS ISL9016IRUCBZ-T ISL9016IRUCBZ-T数据手册

ISL9016IRUCBZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
