ISL94203IRTZ-T7A

产品分类: 电池管理芯片
产品描述: 62μA 4V 2.5V 4 V to 36 V I²C Battery Monitor 欠压,短路,过压,过流 多元化学 QFN 贴片安装,黏合安装 6mm*6mm*800μm
供应商型号: 10B-2687114-4
供应商: 国内现货
标准整包数: 1

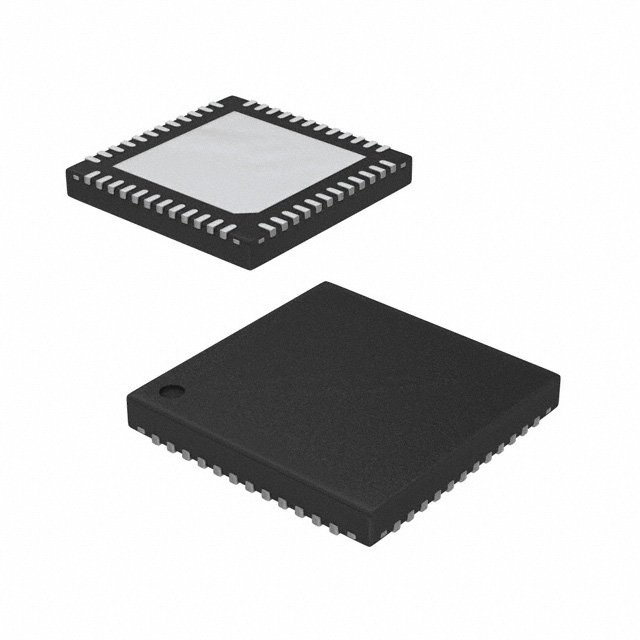

RENESAS ELECTRONICS 电池管理芯片 ISL94203IRTZ-T7A

ISL94203IRTZ-T7A概述

    ISL94203 3-to-8 Cell Li-ion Battery Pack Monitor

    1. 产品简介


    ISL94203是一款用于锂离子电池组监测的IC芯片,能够支持从3到8个串联电池单元。该芯片提供了全面的电池监控和电池包控制功能,包括自动关闭和恢复超出限制条件的状况,并能自动控制电池包单元平衡。ISL94203不仅作为独立单元高度可配置,还可以通过I2C接口与外部微控制器通信以实现更复杂的控制需求。

    2. 技术参数


    - 基本规格:
    - 支持Li-ion CoO2, Li-ion Mn2O4和Li-ion FePO4化学电池
    - 多种过电压保护选项(每个可编程至4.8V;12位数字值)和可选的过流保护水平
    - 程序化检测/恢复时间,适用于过压、欠压、过流及短路情况
    - 通过EEPROM存储配置/校准寄存器
    - 支持高侧N沟道FET驱动电路,内置电荷泵
    - 开放电池连接检测
    - 电气特性:
    - 供电电压范围:4.5V 至 16V
    - 工作温度范围:-40°C 至 +85°C
    - 引脚耐压:43V
    - 工作环境:
    - 适宜在恶劣环境条件下使用,支持宽工作温度范围和高耐压特性

    3. 产品特点和优势


    ISL94203的主要优势在于其多功能性、灵活性和可靠性。它具备独立的电池包控制功能,无需外部微控制器即可实现电池监控。通过EEPROM可配置性,用户可以轻松定制各种保护选项。集成的高侧N沟道FET驱动电路和内置电荷泵设计简化了硬件设计。此外,自动电池单元平衡功能提高了系统的可靠性和寿命。

    4. 应用案例和使用建议


    - 应用场景:适用于电动工具、备用电池系统和电动自行车等领域。这些场景需要高精度的电池监控以确保系统的可靠运行。
    - 使用建议:在进行电池监控时,用户应定期检查电池电压、温度和电流状态,以及时发现并处理异常情况。建议配合使用外部微控制器来实现更精细的控制和管理。

    5. 兼容性和支持


    ISL94203芯片支持与外部微控制器通过I2C接口通信,方便用户进行进一步的功能扩展。制造商提供了详尽的技术文档和支持服务,以帮助客户解决问题和优化使用体验。

    6. 常见问题与解决方案


    - 问题1:电池电压读取不准确。
    - 解决办法:检查电池连接是否正确,确认无误后尝试重新编程EEPROM寄存器。
    - 问题2:电池包出现过热问题。
    - 解决办法:调整过温保护设置,确保电池在安全的工作范围内运行。
    - 问题3:电池充放电过程中电流异常。
    - 解决办法:检查电流传感器连接是否正常,必要时更换电流传感器。

    7. 总结和推荐


    ISL94203是一款高性能的锂离子电池监测IC芯片,适用于多种应用场景。其卓越的功能性和易用性使其成为许多电池管理系统的理想选择。强烈推荐给需要高精度电池监控的客户,特别是在电动工具、备用电池系统和电动自行车等领域的应用中。对于新设计项目,建议优先考虑替代产品ISL94202以获得更好的支持和服务。

ISL94203IRTZ-T7A参数

参数
最小工作供电电压 4V
最大工作供电电压 4 V to 36 V
最小输出电压 -
功能 Battery Monitor
最大输出电压 2.5V
电池类型 多元化学
接口类型 I²C
输出电流 62μA
故障保护 欠压,短路,过压,过流
长*宽*高 6mm*6mm*800μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL94203IRTZ-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL94203IRTZ-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电池管理芯片 RENESAS ELECTRONICS ISL94203IRTZ-T7A ISL94203IRTZ-T7A数据手册

ISL94203IRTZ-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
