首页  >  产品百科  >  ISL85003AFRZ

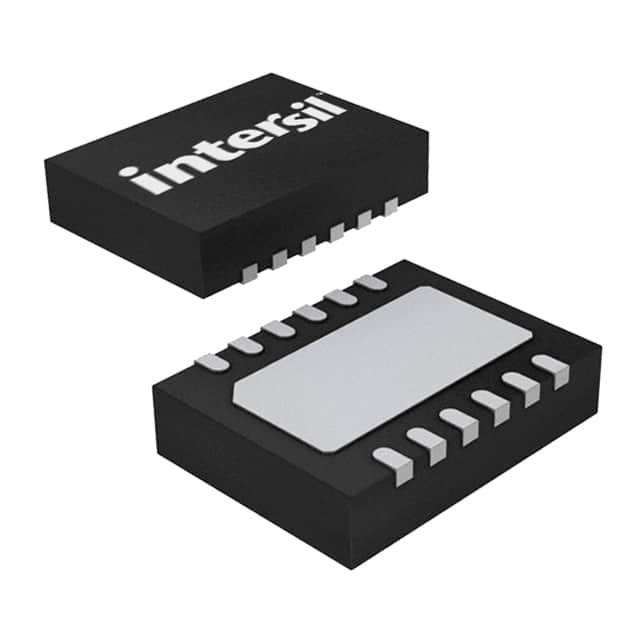

ISL85003AFRZ

产品分类: DC-DC稳压器
产品描述: 正,降压 Yes 500KHz Adjustable式 1 18V 800mV 18V 4.5V VFDFN-12 贴片安装 4mm(长度)*3mm(宽度)
供应商型号: ISL85003AFRZ-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS DC-DC稳压器 ISL85003AFRZ

ISL85003AFRZ概述

    ISL85003 和 ISL85003A 高效同步降压调节器技术手册

    产品简介


    ISL85003 和 ISL85003A 是高度集成的同步降压调节器,内嵌高侧和低侧场效应管(FET)。该调节器能够在 4.5V 至 18V 的输入电压范围内运行,并能提供连续 3A 的高效电流输出。这两款器件采用非常紧凑的 3mm x 4mm 双扁平无引线(DFN)封装,非常适合用于网络和通信设备、工业过程控制、多功能打印机、点对点调节器、标准 12V 铁轨电源及嵌入式计算等领域。

    技术参数


    - 输入电压范围:4.5V 至 18V
    - 输出电压调整范围:0.8V 至最大值
    - 转换效率:最高可达 95%
    - 整合型自举二极管及欠压检测
    - 电流模式控制,支持 DCM 和 CCM 模式切换
    - 内部或外部补偿选项
    - 开关频率固定为 500kHz(可扩展至 2MHz)
    - 带软启动功能(ISL85003A)
    - 保护功能:正负过流保护、过电压保护、热保护、输入过电压保护

    产品特点和优势


    ISL85003 和 ISL85003A 具备显著的技术优势,如低导通电阻(rDS(ON))的高侧 FET(65mΩ)和低侧 FET(45mΩ),确保了优异的转换效率。通过灵活的控制策略和广泛的保护机制,这两款器件能够适应不同的负载和环境条件。ISL85003A 还提供了可编程软启动功能,有助于减小启动冲击电流,从而提高了系统可靠性。

    应用案例和使用建议


    根据典型应用电路图,ISL85003 和 ISL85003A 可以用于需要稳压输出的多种场合,例如网络通信设备、工业自动化控制系统以及桌面电脑电源管理模块。为了优化性能,建议在设计中合理选择外部电容、电感和其他关键组件,同时要确保电源布局设计符合散热要求。具体推荐组件选型可以参考数据手册中的建议,如使用 10μF 陶瓷电容器作为输出电容、根据输出电压设置反馈电阻(R1 和 R2)等。

    兼容性和支持


    ISL85003 和 ISL85003A 与其对应的评估板(如 ISL85003DEMO1Z 和 ISL85003AEVAL2Z)完全兼容,方便用户进行原型开发和测试。Intersil 提供详尽的技术文档和应用指南,确保用户能够充分利用这些产品的先进特性。

    常见问题与解决方案


    1. 问:如何避免输入过电压?
    - 答:应正确连接输入过电压保护功能,通常可通过监控输入电压并采取适当的防护措施来实现。
    2. 问:在高温环境下如何保持稳定工作?
    - 答:确保散热良好,考虑增加散热片或使用更高效的散热方式。同时利用内置的过温保护机制防止过热损坏。
    3. 问:启动时为什么出现过大的冲击电流?
    - 答:这可能是由于未启用软启动功能。使用 ISL85003A 的可编程软启动功能,可以有效减少冲击电流,从而改善系统的稳定性。

    总结和推荐


    总体来看,ISL85003 和 ISL85003A 是适用于各种高密度电子设备的优秀解决方案。凭借其高效率、宽输入电压范围以及强大的保护功能,这两款同步降压调节器无疑是许多应用的理想选择。对于追求高性能且注重可靠性的设计者来说,强烈推荐使用这两款器件。

ISL85003AFRZ参数

参数
拓扑 正,降压
最大输出电压 18V
输出数量 1
最小输出电压 800mV
功能 Buck
最小输入电压 4.5V
最大输入电压 18V
同步整流器 Yes
输出类型 Adjustable式
开关频率 500KHz
长*宽*高 4mm(长度)*3mm(宽度)
通用封装 VFDFN-12
安装方式 贴片安装
零件状态 在售
包装方式 管装

ISL85003AFRZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL85003AFRZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL85003AFRZ ISL85003AFRZ数据手册

ISL85003AFRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9325 ¥ 24.7796
10+ $ 1.689 ¥ 14.1345
100+ $ 1.1514 ¥ 9.6356
250+ $ 1.0111 ¥ 8.4619
500+ $ 0.988 ¥ 8.2683
库存: 4027
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.77
直接购买
加入购物车
