ISL9111AEH50Z-T7A

产品分类: DC-DC稳压器
产品描述: Renesas Electronics 稳压芯片, 5 V输出, 240mA最大输出, 单路输出, SOT-23-6, 6针
供应商型号: 3941894
供应商: 海外现货
标准整包数: 1

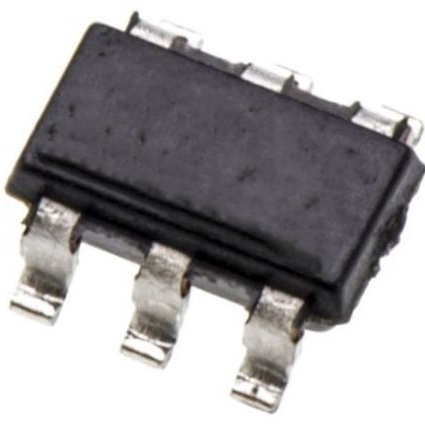

RENESAS ELECTRONICS DC-DC稳压器 ISL9111AEH50Z-T7A

ISL9111AEH50Z-T7A概述


    产品简介


    ISL9111 和 ISL9111A 是高效率同步升压转换器,专为单节、双节或三节碱性电池、镍镉(NiCd)或镍氢(NiMH)电池供电的应用而设计。这两个型号都具有最小0.8V启动电压,能够提供最高5.25V的输出电压。它们非常适合于便携式 HDMI 和 USB-OTG 产品、个人医疗设备、无线鼠标/键盘、蓝牙耳机、MP3/MP4播放器以及数码相机(DSC)等应用。

    技术参数


    - 输入电压范围:0.8V 至 输出电压 - 0.2V
    - 启动电压:
    - ISL9111:0.8V
    - ISL9111A:0.6V
    - 工作电压:
    - ISL9111:0.7V 后启动
    - ISL9111A:0.5V 后启动
    - 输出电压范围:2.5V 至 5.25V
    - 典型输出电流:
    - 单节电池输入时:100mA @ 0.9V 输入
    - 双节电池输入时:240mA @ 1.8V 输入
    - 最大DC输入电流:750mA
    - 开关频率:1.2MHz
    - 最高效率:高达 97%
    - 封装:6 引脚 SOT-23 封装

    产品特点和优势


    - 低启动电压:ISL9111的最小启动电压为0.8V,ISL9111A的最小启动电压仅为0.6V,能够满足各种低电压应用的需求。
    - 高效率:在典型工作条件下,效率可达97%,确保了能源利用的最大化。
    - 内部补偿:完全集成的内部补偿功能,减少了外部组件的数量。
    - 超低静态电流:在轻负载下进入跳过模式,仅消耗20μA的静态电流,延长电池寿命。
    - 过温保护:内置过温保护功能,防止内部温度过高造成损坏。
    - 故障保护:包含过压保护、过热保护和短路保护等功能,提高了系统的可靠性和稳定性。

    应用案例和使用建议


    - 应用示例:
    - 个人医疗设备
    - 蓝牙耳机
    - 便携式 HDMI 设备
    - 无线鼠标/键盘
    - 使用建议:
    - 在选择输出电压版本时,根据具体应用需求进行选择。
    - 确保电路中的陶瓷电容容量适配,以达到最佳性能。
    - 根据输入电压范围选择合适的启动电压和工作电压,以保证系统稳定运行。

    兼容性和支持


    - 兼容性:ISL9111和ISL9111A可与多种电池类型兼容,如单节、双节和三节碱性电池、镍镉电池和镍氢电池。
    - 技术支持:提供详细的电路设计指南和技术文档,确保用户可以轻松集成到现有的设计方案中。
    - 维护信息:制造商提供了详尽的维修和更换指导,以帮助用户在设备出现故障时迅速解决问题。

    常见问题与解决方案


    - 问题一:电池寿命较短。
    - 解决方案:检查是否有不必要的负载或高功耗应用,并考虑减少这类应用,同时确保使用适当的电池类型。

    - 问题二:输出电压不稳定。
    - 解决方案:检查输出电容的容量和连接方式,确保其匹配输出电压要求,并且接线无误。

    - 问题三:设备发热严重。
    - 解决方案:增加散热措施,例如增加散热片或风扇。确保设备安装在通风良好的位置,避免长时间高负荷运行。

    总结和推荐


    ISL9111 和 ISL9111A 是针对电池供电设备的高效升压转换器,具备低启动电压、高效率、超低静态电流和全面的故障保护机制。这些特性使其成为各种便携式设备的理想选择。建议在设计新项目或升级现有系统时优先考虑使用这两款产品。其卓越的性能和广泛的应用范围使其在市场上具有很强的竞争力。

ISL9111AEH50Z-T7A参数

参数
同步整流器 Yes
功能 Step-Up
输出类型 Fixed
开关频率 1.2MHz
拓扑 Boost
最小输入电压 600mV
最大输入电压 4.8V
最小输出电压 5V
最大输出电压 5V
输出数量 1
长*宽*高 3mm*1.75mm*1.3mm
通用封装 SOT-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ISL9111AEH50Z-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL9111AEH50Z-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL9111AEH50Z-T7A ISL9111AEH50Z-T7A数据手册

ISL9111AEH50Z-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.0662
10+ ¥ 6.1108
50+ ¥ 6.1108
100+ ¥ 5.4752
250+ ¥ 5.4752
500+ ¥ 5.4752
库存: 803
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.06
