首页  >  产品百科  >  X5043S8Z

X5043S8Z

产品分类: 电源监控芯片
产品描述: Renesas Electronics 电压监控芯片, 8针, 最大监控4.5V
供应商型号: AMS-X5043S8Z
供应商: 海外现货
标准整包数: 1

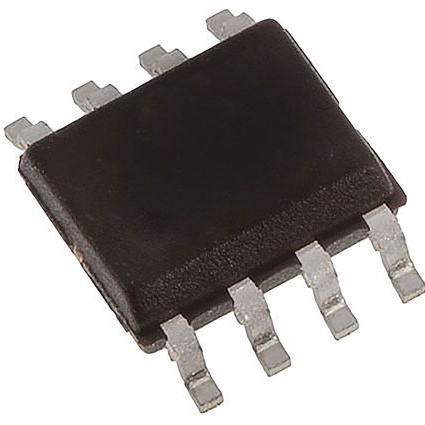

RENESAS ELECTRONICS 电源监控芯片 X5043S8Z

X5043S8Z概述

    X5043/X5045 4K, 512 x 8 Bit CPU Supervisor with 4K SPI EEPROM

    产品简介


    X5043 和 X5045 是由 Intersil 生产的一系列高性能 CPU 监控器和 SPI EEPROM。这些器件集成了四种常用功能:电源上电复位控制、看门狗定时器、供电电压监测和块锁定保护串行 EEPROM 存储器。这些功能结合在一个封装内,从而降低了系统成本、减少了板级空间需求并提高了可靠性。

    技术参数


    以下是 X5043 和 X5045 的技术规格及性能参数:
    - 输入电压范围:2.7V 至 5.5V
    - 工作温度范围:
    - 商用温度范围:0°C 至 +70°C
    - 工业温度范围:-40°C 至 +85°C
    - 电源电流:
    - 写操作时的电流(典型值):3 mA
    - 读操作时的电流(典型值):2 mA
    - 待机电流(看门狗关闭):10 μA
    - 待机电流(看门狗开启):50 μA
    - 输入输出电平:
    - 输入低电平电压(典型值):-0.5V 至 VCC x 0.3
    - 输入高电平电压(典型值):VCC x 0.7 至 VCC + 0.5
    - 输出低电平电压(典型值):0.4V
    - 输出高电平电压(典型值):VCC - 0.8V (VCC > 3.3V)
    - 总线接口:SPI 接口,最大时钟频率为 3.3 MHz
    - 数据保留时间:100 年
    - 写入周期次数:最小 1,000,000 次

    产品特点和优势


    1. 多功能集成:将电源上电复位控制、看门狗定时器、供电电压监测和块锁定保护串行 EEPROM 存储器功能集成于一体。
    2. 可编程阈值电压:用户可通过特殊编程序列重新设置低电压复位阈值电压。
    3. 看门狗定时器:用户可选择三种预设的超时间隔来监控微控制器活动。
    4. 低功耗:在待机模式下,最大静态电流仅为 50μA。
    5. 高耐久性:内存单元具有 1,000,000 次写入循环和 100 年的数据保留时间。

    应用案例和使用建议


    X5043 和 X5045 广泛应用于通信设备、工业控制系统、计算机系统和电池供电设备。例如,在路由器、集线器和交换机中,X5043/X5045 可以作为电源监控器和数据存储单元,确保系统稳定运行。在设计过程中,应考虑以下几点:
    - 在选择看门狗定时器超时周期时,根据具体应用需求进行合理配置。
    - 配置低电压检测阈值以适应不同的工作环境。
    - 考虑到低功耗特性,确保在不频繁的操作场景下也能保持节能模式。

    兼容性和支持


    X5043 和 X5045 支持多种封装形式,包括 8 引脚 MSOP、8 引脚 SOIC、8 引脚 PDIP 和 14 引脚 TSSOP。Intersil 提供了详尽的技术文档和售后支持,包括应用程序注释、数据表和其他相关资料。此外,它们还符合 RoHS 规范,并提供无铅版本。

    常见问题与解决方案


    1. 问题:如何调整低电压检测阈值?
    - 解决方案:通过发送特定的编程指令,可以调整 VTRIP 电压阈值。具体步骤参见技术手册中的 VTRIP 编程章节。
    2. 问题:看门狗定时器超时后会怎样?
    - 解决方案:当超时发生时,RESET/RESET 信号将被激活,强制微处理器复位。用户可以通过定期向 CS/WDI 端口发送低脉冲来重置定时器。
    3. 问题:如何保护 EEPROM 中的部分数据不被写入?
    - 解决方案:通过配置块锁定保护位(BL0 和 BL1),可以设定不同级别的块锁定保护。使用 WRSR 指令可以更改这些位,进而保护相应的 EEPROM 区域。

    总结和推荐


    X5043 和 X5045 是非常强大的电子元器件,它们集成了多种关键功能,适用于多种应用场景。其低功耗、高可靠性及多功能特性使其成为许多工业和消费电子设备的理想选择。强烈推荐使用这款产品,尤其是需要高可靠性和紧凑设计的应用场合。如果您正在寻找一个能够同时提供电源管理、看门狗保护和数据存储功能的高效解决方案,X5043/X5045 是您的理想之选。

X5043S8Z参数

参数
应用场景 -
复位 低有效
工作电源电流 -
监控数量 1
人工复位
电池备用开关
最小工作供电电压 4.5V
重置延迟时间 -
最大工作供电电压 5.5V
输出类型 开漏
看门狗计时器
长*宽*高 4.9mm*3.9mm*1.45mm
通用封装 SOP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

X5043S8Z厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

X5043S8Z数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电源监控芯片 RENESAS ELECTRONICS X5043S8Z X5043S8Z数据手册

X5043S8Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 20.136 ¥ 169.1424
100+ $ 19.932 ¥ 167.4288
500+ $ 19.836 ¥ 166.6224
999+ $ 19.728 ¥ 165.7152
库存: 75
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 4228.56
