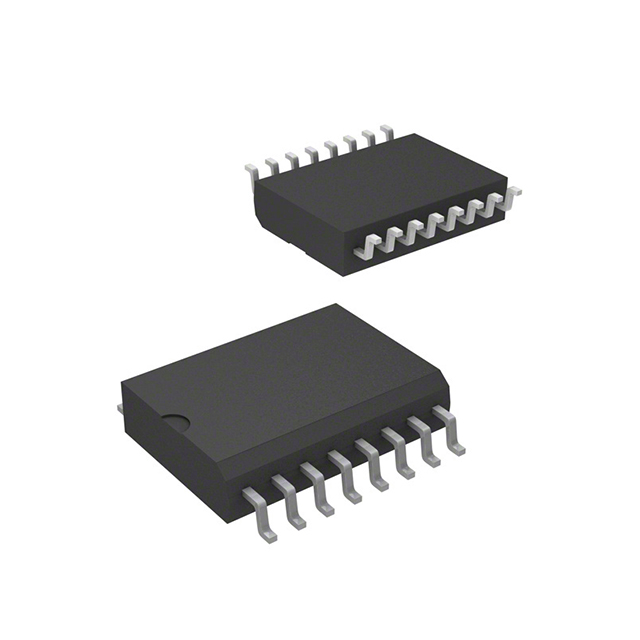

PS9402-V-E3-AX

产品分类: 栅极电源驱动器
产品描述: 50ns 15V 200ns,200ns 30V 50ns SSOP-16 贴片安装
供应商型号: CSJ-ST47814879
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 栅极电源驱动器 PS9402-V-E3-AX

PS9402-V-E3-AX概述

    PS9402 高性能光电耦合器技术手册

    产品简介


    PS9402 是一款由GaAlAs LED输入端和光二极管、信号处理电路及功率输出晶体管组成的光耦合隔离器。这款光电耦合器专门设计用于高共模瞬变抗扰度(CMR)、高输出电流和高速开关。它适用于驱动IGBT和Power MOSFET,并且具备灭饱和检测和主动米勒钳位功能。封装形式为16引脚塑料SSOP,适用于高密度表面贴装。

    技术参数


    - 最大输出电流:2.5 A(峰值)
    - 高速切换:tPLH, tPHL ≤ 200 ns
    - 过压锁存保护(UVLO):具有迟滞
    - 灭饱和检测:支持
    - 米勒钳位:支持
    - 高共模瞬变抗扰度:|CMH|, |CML| ≥ 25 kV/μs
    - 长爬电距离:≥ 8 mm
    - 工作环境温度:TA = -40°C to +110°C
    - 存储温度:Tstg = -55°C to +125°C
    - 安全标准认证:UL批准(No. E72422)、CSA批准(No. CA 101391)、DIN EN60747-5-2批准(VDE0884 Part2)

    产品特点和优势


    PS9402 具备出色的高速开关性能和高输出电流能力,非常适合需要高性能IGBT和Power MOSFET驱动的应用。其独特的灭饱和检测和米勒钳位功能能够有效提升系统的稳定性和可靠性。此外,高达25 kV/μs的共模瞬态抗扰度使其能够在恶劣的环境中稳定工作。

    应用案例和使用建议


    PS9402 在工业逆变器、不间断电源(UPS)等领域有着广泛应用。例如,在工业逆变器中,可以作为门极驱动器使用,提高系统的整体效率和稳定性。在使用过程中,建议对负载电容和电阻进行合理匹配,以达到最佳的性能表现。同时,注意环境温度和散热问题,确保设备正常运行。

    兼容性和支持


    PS9402 支持与各种IGBT和Power MOSFET的兼容使用。厂商提供多种封装选项,包括850pcs/卷的嵌式带包装,且符合RoHS标准。对于售后支持,供应商提供了详细的测试电路图和故障排除指南,帮助用户更好地使用和维护该产品。

    常见问题与解决方案


    - Q: 系统出现高频率振荡如何解决?
    - A: 检查系统负载电容和电阻是否匹配合适。如果问题依旧存在,可以尝试降低系统的工作频率。
    - Q: 设备启动时出现异常信号如何解决?
    - A: 可能是输入电压不稳定引起的。检查输入电压源并确保其稳定,同时调整UVLO阈值设置。
    - Q: 输出电流波动较大如何解决?
    - A: 可能是负载变化过大导致的。建议增加负载稳压器或减小负载波动。

    总结和推荐


    综上所述,PS9402凭借其高输出电流、高速开关能力和出色的共模瞬变抗扰度,成为驱动IGBT和Power MOSFET的理想选择。其广泛的应用范围和可靠的性能使其在市场上具有较高的竞争力。推荐用户在相关应用中选用该产品,并根据具体需求调整配置。

PS9402-V-E3-AX参数

参数
电流 - 峰值输出(灌入,拉出) -
驱动数量 -
最大传播延迟时间 200ns,200ns
上升时间 50ns
驱动配置 -
栅极类型 -
最大工作供电电压 30V
通道类型 -
最小工作供电电压 15V
输入类型 -
逻辑电压 - VIL,VIH -
下降时间 50ns
最大高压侧电压-自举 -
通用封装 SSOP-16
安装方式 贴片安装
零件状态 在售
