首页  >  产品百科  >  R5F564MLCDLC#21

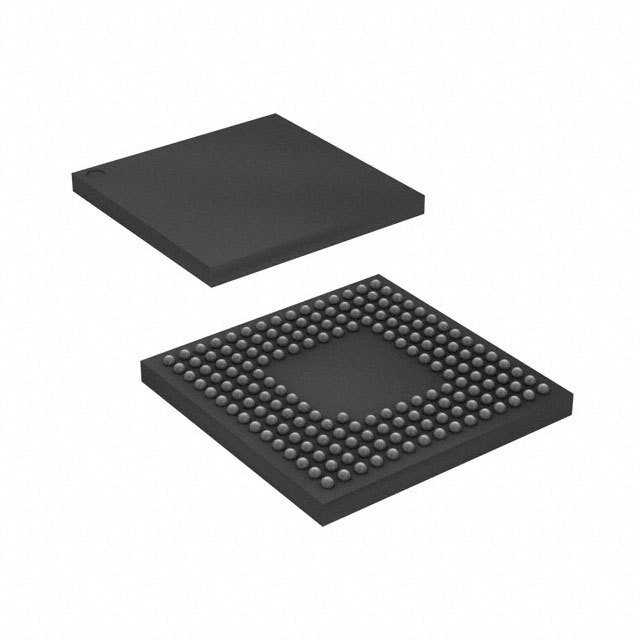

R5F564MLCDLC#21

产品分类: 微控制器(MCU)
产品描述: 2.7V~3.6V 120MHz 552KB FLASH 4MB DMA,LVD,POR,PWM,WDT 内部 127 2.7V 3.6V 120MHz CANbus,EBI,EMI,Ethernet,I2C,LINbus,MMC,SCI,SD,SPI,SSI,UART,USART,USB 64 x 8 A/D 29x12b,D/A 2x12b 32bit RXv2 TFLGA-177 1.05mm(高度)
供应商型号: 968-R5F564MLCDLC#21
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 微控制器(MCU) R5F564MLCDLC#21

R5F564MLCDLC#21概述

    RX64M Group:高性能32位RX微控制器技术手册

    1. 产品简介


    RX64M是瑞萨电子(Renesas Electronics)开发的一款32位微控制器(MCU),具有卓越的处理能力和丰富的内置功能。这款MCU集成了双核处理器,能够提供高达120 MHz的工作频率,每秒可执行240 DMIPS的运算速度。它采用了Harvard架构,并配备了32位浮点单元(FPU)、两个类型的数据并行和累加单元,以及一个32位乘法器。此外,还具有高速中断响应能力,适用于工业控制、汽车电子、物联网和智能家电等多种应用领域。

    2. 技术参数


    - 最大工作频率:120 MHz
    - 指令执行时间:单周期
    - 地址空间:4 GB线性地址空间
    - 内置存储器:
    - 闪存容量:2 MBytes, 2.5 MBytes, 3 MBytes, 4 MBytes
    - 数据闪存容量:64 KBytes
    - RAM容量:512 KBytes
    - 具备ECC校验的RAM:32 KBytes
    - 数据传输:
    - DMAC通道数:8
    - EXDMAC通道数:2
    - 数据传输控制器(DTC):3
    - 时钟功能:
    - 外部晶振或内部PLL,最高工作频率可达24 MHz
    - 低速/高速内部振荡器,LOCO和HOCO可选
    - 120 kHz时钟用于独立看门狗定时器
    - 实时时钟(RTC):具备调整功能,支持时间捕获功能
    - 看门狗定时器:120 kHz时钟操作
    - 多种通信接口:
    - 以太网MAC(IEEE 1588标准)
    - USB 2.0全速,带电池充电功能
    - CAN总线(符合ISO11898-1标准)
    - 通用异步收发器(SCI)和多协议SCI
    - 四线式串行外设接口(QSPI)
    - I²C接口
    - 12位ADC(两个单元,共29个通道)

    3. 产品特点和优势


    RX64M具有高集成度、低功耗、高可靠性等特点。它通过内置的多个DMA控制器、灵活的数据传输选项和丰富的通信接口,提供了高效的数据处理和通信能力。同时,它还支持多种低功耗模式,确保在待机状态下也能保持较低的功耗。其出色的实时处理能力和强大的安全性功能,使其成为多种应用的理想选择。

    4. 应用案例和使用建议


    该MCU可以广泛应用于智能家居系统、自动化控制系统、远程监控系统和工业网络等领域。例如,在智能家居系统中,RX64M可以通过多个通信接口实现设备间的互联互通,配合多个传感器和执行机构,完成复杂的控制任务。对于实际应用,我们建议客户根据具体需求选择合适的通信接口,并充分利用内置的DMA控制器和事件链接控制器,以提高系统的整体性能。

    5. 兼容性和支持


    RX64M系列MCU具有良好的硬件兼容性,能够与各种外部设备和组件无缝对接。厂商提供了详尽的技术文档和支持服务,包括软件库、参考设计和在线技术支持等,帮助客户快速上手并解决可能出现的问题。此外,它还支持远程编程和擦除功能,方便用户进行现场升级。

    6. 常见问题与解决方案


    在实际应用过程中,用户可能会遇到以下几种常见问题:
    - 问题:程序加载失败
    解决方法:检查编程器设置是否正确;确保电源稳定;尝试重新连接硬件接口。
    - 问题:系统响应缓慢
    解决方法:检查中断优先级设置是否合理;优化程序代码;增加等待状态设置。
    - 问题:通信错误
    解决方法:确认通信接口配置无误;检查硬件连线;更新相关驱动程序。

    7. 总结和推荐


    综上所述,RX64M是一款高性能、低功耗、功能全面的32位微控制器,适合用于各种工业控制和消费电子应用。它具备强大的数据处理能力、优秀的通信能力和完善的低功耗管理机制,使其成为众多工程师和设计师的首选。我们强烈推荐使用RX64M来构建您的下一代智能系统。

R5F564MLCDLC#21参数

参数
数据总线宽度 32bit
程序存储器类型 FLASH
I/O数量 127
内核数 -
振荡器类型 内部
外设 DMA,LVD,POR,PWM,WDT
数据转换器 A/D 29x12b,D/A 2x12b
接口类型 CANbus,EBI,EMI,Ethernet,I2C,LINbus,MMC,SCI,SD,SPI,SSI,UART,USART,USB
程序存储器大小 4MB
RAM大小 552KB
最小工作供电电压 2.7V
电压-电源(Vcc/Vdd) 2.7V~3.6V
速度 120MHz
最大时钟频率 120MHz
核心处理器 RXv2
最大工作供电电压 3.6V
EEPROM大小 64 x 8
长*宽*高 1.05mm(高度)
通用封装 TFLGA-177
零件状态 在售

R5F564MLCDLC#21厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F564MLCDLC#21数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F564MLCDLC#21 R5F564MLCDLC#21数据手册

R5F564MLCDLC#21封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.7135 ¥ 208.8291
10+ $ 18.5652 ¥ 156.8759
25+ $ 17.4096 ¥ 147.1111
50+ $ 16.308 ¥ 137.8026
250+ $ 14.9625 ¥ 126.4331
500+ $ 14.616 ¥ 123.5052
库存: 48
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 208.82
