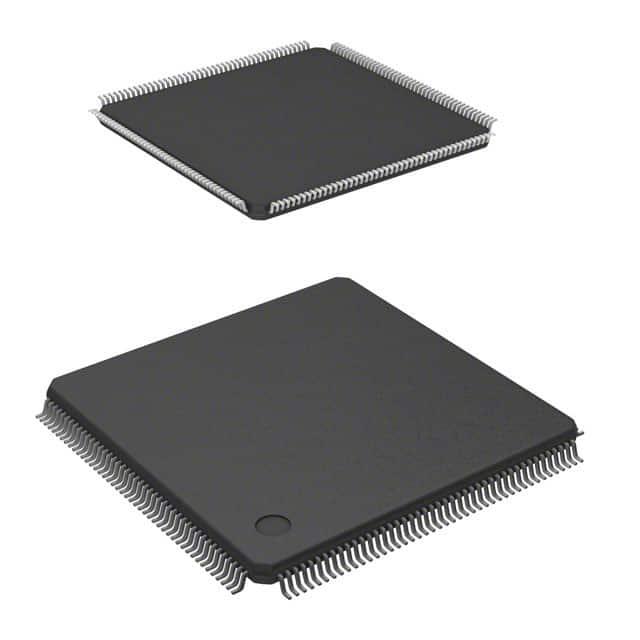

R5F564MFCDFC#31

产品分类: 微控制器(MCU)
产品描述: Renesas Electronics RX64M系列单片机, RXv2内核, 176针, QFP封装, 3CAN通道
供应商型号: ET-3364714
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 微控制器(MCU) R5F564MFCDFC#31

R5F564MFCDFC#31概述

    RX64M Group Renesas MCUs: 全面解析

    1. 产品简介


    RX64M系列是瑞萨电子(Renesas Electronics)推出的一款高性能32位MCU,集成了丰富的外设和先进的处理能力。这款MCU基于RXv2架构,适用于需要高处理能力和多功能集成的嵌入式系统。RX64M系列的主要应用领域包括工业控制、通信设备、汽车电子、物联网(IoT)设备等。

    2. 技术参数


    - 处理器
    - 最大工作频率:120 MHz
    - 处理能力:240 DMIPS(每秒百万条指令)
    - 支持单精度浮点运算
    - 支持多种类型的乘法累加单元(内存间和寄存器间)
    - 高速32位乘法器(最快指令执行时间为一个CPU时钟周期)
    - 高速除法器(最快指令执行时间为两个CPU时钟周期)
    - 快速中断处理
    - CISC哈佛架构,包含5级流水线
    - 支持内存保护单元(MPU)
    - 支持JTAG和FINE(单线)调试接口
    - 低功耗设计
    - 单电源供电范围:2.7V至3.6V
    - 低功耗模式下功耗仅为0.3mA/MHz(典型值)
    - RTC可独立供电
    - 四种低功耗模式:待机、全模块时钟停止、软件待机、深度软件待机
    - 存储器
    - 片上闪存容量:2MB、2.5MB、3MB、4MB
    - 数据闪存容量:64KB,可编程擦写次数高达100,000次
    - 片上SRAM容量:512KB,无等待状态访问
    - 带ECC的SRAM容量:32KB,单一错误纠正和双重错误检测
    - 站台SRAM容量:8KB,在深度软件待机时保持数据
    - 数据传输
    - DMA控制器:8通道
    - 数据传输控制器(DTC)
    - 异步直接存储器访问(EXDMAC):2通道
    - 以太网控制器专用DMA控制器:3通道(176和177针产品),2通道(100、144和145针产品)
    - 时钟和复位功能
    - 外部晶体振荡器或内部PLL,支持8至24MHz
    - 内部240kHz低频振荡器(LOCO)和16MHz、18MHz、20MHz的高速振荡器(HOCO)
    - 用于内部独立看门狗定时器(IWDT)的120kHz时钟
    - 外围接口
    - 符合IEEE 1588标准的以太网MAC(仅176和177针产品支持双模块)
    - 全速USB 2.0接口,支持电池充电传输(仅176和177针产品)
    - CAN总线(符合ISO11898-1标准),最多支持3个模块
    - 多功能串行通信接口(如SCIg、SCIh、SCIFA等)
    - 其他功能
    - 12位ADC:两个单元,分别支持8通道和21通道
    - 12位DAC:两个通道
    - 温度传感器
    - 可选加密功能(如AES、DES、SHA等)
    - 最多127个通用I/O引脚
    - 操作温度范围
    - -40°C 至 +85°C

    3. 产品特点和优势


    RX64M系列MCU的最大特点是其卓越的处理性能和广泛的外围接口。该系列产品能够在120MHz的工作频率下提供高达240DMIPS的处理能力,同时支持多种高级功能,如单精度浮点运算、多类型乘法累加单元、内置ECC SRAM和快速中断处理等。此外,其丰富的外设和灵活的配置选项使其成为工业自动化、汽车电子、通信设备等多个领域的理想选择。

    4. 应用案例和使用建议


    - 工业控制
    - 在工业自动化领域,RX64M系列MCU可以用于复杂的数据采集和处理任务,例如工厂生产线上的监控和控制系统。
    - 使用建议:利用其强大的处理能力和丰富的I/O端口,可以实现对多个传感器和执行器的高效管理。建议结合其高精度的ADC和DAC进行精确的数据采集和输出。
    - 通信设备
    - 在通信设备中,RX64M系列MCU可以作为核心处理器,负责信号处理和协议转换等工作。
    - 使用建议:利用其多种通讯接口(如SCI、CAN等)实现不同设备间的通信。建议根据具体需求选择合适的外设配置,并合理利用事件链接控制器(ELC)进行高效的多任务处理。
    - 汽车电子
    - 在汽车电子领域,RX64M系列MCU可用于引擎控制、车身控制系统等关键应用。
    - 使用建议:由于其具有较高的处理能力和多样的外设,建议利用其PWM输出功能控制电机和其他驱动装置。同时,充分利用其内置的安全功能,如电压监测和加密模块,提高系统的可靠性和安全性。

    5. 兼容性和支持


    - 兼容性
    - RX64M系列MCU支持多种通讯接口,包括以太网MAC、全速USB 2.0、CAN等,能够轻松集成到现有的系统中。

    - 支持
    - 瑞萨电子为用户提供全面的技术支持,包括硬件设计指南、软件开发工具链(如编译器、调试器等)以及详尽的文档资料。用户还可以通过在线社区获取更多技术支持和经验分享。

    6. 常见问题与解决方案


    - 问题1: 产品功耗较高。
    - 解决方法:可通过配置进入低功耗模式,或者调整系统时钟频率来降低功耗。

    - 问题2: ADC采集数据不稳定。
    - 解决方法:检查ADC配置参数,确保正确的采样率和增益设置。如果仍然存在问题,可以尝试更换传感器或改进信号调理电路。
    - 问题3: 使用过程中突然重启。
    - 解决方法:检查电源电压是否稳定,确保符合产品手册中的电压范围要求。另外,检查是否有过热情况发生,必要时增加散热措施。

    7. 总结和推荐


    综上所述,RX64M系列MCU以其卓越的处理性能、广泛的外设支持以及良好的低功耗表现,成为了众多行业领域中极具竞争力的产品。无论是在工业自动化、通信设备还是汽车电子等领域,它都能够提供可靠的解决方案。对于那些需要高性能、多功能集成且具备广泛外设支持的应用场景来说,RX64M系列MCU是一个值得考虑的选择。建议在实际项目中充分考虑其技术优势和适用场景,合理配置和优化系统设计。

R5F564MFCDFC#31参数

参数
内核数 1
程序存储器类型 FLASH
程序存储器大小 2MB
振荡器类型 内部
外设 DMA,LVD,POR,PWM,WDT
最大工作供电电压 3.6V
最大时钟频率 120MHz
电压-电源(Vcc/Vdd) 2.7V~3.6V
RAM大小 552KB
I/O数量 127
速度 120MHz
核心处理器 RXv2
数据转换器 A/D 29x12b,D/A 2x12b
接口类型 CANbus,EBI,EMI,Ethernet,I2C,LINbus,MMC,SCI,SD,SPI,SSI,UART,USART,USB
数据总线宽度 32bit
最小工作供电电压 2.7V
EEPROM大小 64 x 8
通用封装 LFQFP-176
安装方式 贴片安装
零件状态 在售
包装方式 托盘

R5F564MFCDFC#31厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F564MFCDFC#31数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F564MFCDFC#31 R5F564MFCDFC#31数据手册

R5F564MFCDFC#31封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.0761 ¥ 118.9431
10+ $ 12.9389 ¥ 109.3335
25+ $ 12.2353 ¥ 103.3881
库存: 59
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 118.94
