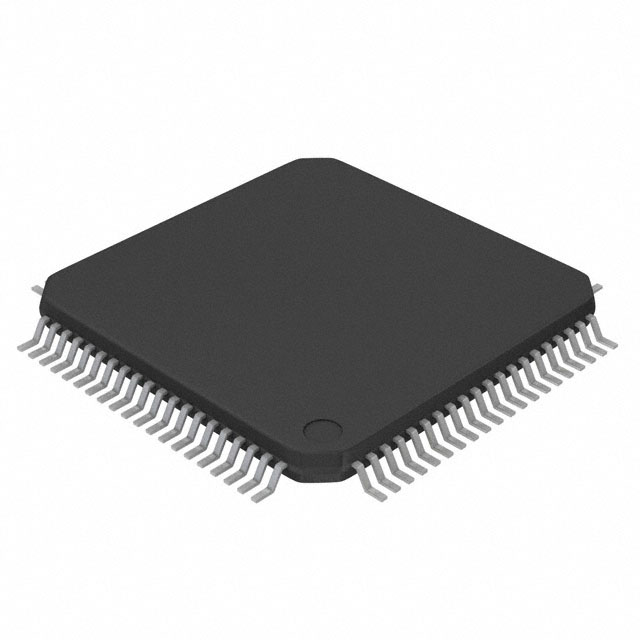

UPD78F1154AGK-GAK-AX

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 20MHz 8KB FLASH 128KB DMA,LVD,POR,PWM,WDT 内部 65 2.7V 5.5V 20MHz 3-Wire SIO,I2C,LINbus,UART,USART A/D 8x10b,D/A 2x8b 16bit 78K/0R QFP 贴片安装 12mm*12mm*1.4mm
供应商型号: 968-D78F1154AGKGAKAX
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 微控制器(MCU) UPD78F1154AGK-GAK-AX

UPD78F1154AGK-GAK-AX概述

    78K0R Microcontrollers 技术手册

    产品简介


    78K0R 微控制器是 Renesas Electronics Corporation 推出的一款高性能 16 位单芯片微控制器。这类微控制器主要用于设计和开发各种复杂的系统和程序,具有强大的计算能力和广泛的应用领域。这些微控制器适用于多种应用场景,如计算机、办公设备、通信设备、测试测量设备、音频视频设备、家用电子产品、数控机床、个人电子设备以及工业机器人。

    技术参数


    78K0R 微控制器的技术规格如下:
    - 供电电压范围:一般为 3V 到 5.5V,但具体值可能因型号而异。
    - 工作频率:最高可达 20MHz。
    - 内核:采用 78K0 内核。
    - 内存空间:
    - 内部程序存储器空间:通常为 8KB 到 32KB。
    - 内部数据存储器(RAM):通常为 1KB 到 4KB。
    - 特殊功能寄存器(SFR):包含处理器模式控制寄存器(PMC)等多种控制寄存器。
    - 地址总线:16 位。
    - 数据总线:8 位。
    - 工作温度范围:-40°C 到 +85°C。
    - 封装类型:多种类型,如 QFP 和 SSOP。

    产品特点和优势


    78K0R 微控制器的独特功能和优势体现在以下几个方面:
    - 强大的计算能力:提供高主频和丰富的指令集,适合复杂运算任务。
    - 广泛的内存配置:根据不同的应用需求,可以选择不同容量的内部存储器。
    - 良好的环境适应性:工作温度范围广,适合恶劣环境下的应用。
    - 高可靠性:经过严格的质量控制和测试,确保长期稳定运行。
    - 易于编程:提供丰富的工具和支持,便于软件开发。

    应用案例和使用建议


    78K0R 微控制器可以广泛应用于多种设备和系统,例如:
    - 自动化设备:在工业机器人和数控机床上,实现精确控制和高效生产。
    - 消费电子:如音频视频播放设备,实现高质量的媒体处理。
    - 医疗设备:在生命支持设备和医疗仪器上,保证系统的稳定性和可靠性。
    使用建议:
    - 初始化设置:在上电时务必执行复位操作,以确保初始状态正确。
    - 电源管理:遵循正确的电源开启和关闭顺序,避免过压损坏内部元件。
    - 信号输入管理:在电源未开启时,避免输入信号,以防损坏内部元件。

    兼容性和支持


    78K0R 微控制器与 Renesas Electronics 的其他产品具有良好兼容性,能够轻松集成到现有系统中。Renesas Electronics 提供全面的技术支持,包括在线文档、技术支持热线和培训课程。

    常见问题与解决方案


    1. 问题:如何处理未连接的输入引脚?
    - 解决办法:使用拉高或拉低电路固定未连接的输入引脚,防止噪声引起的误操作。

    2. 问题:如何避免静电损伤?
    - 解决办法:采取防静电措施,如佩戴防静电腕带,使用防静电包装材料,确保所有测试设备接地。
    3. 问题:如何正确设置电源顺序?
    - 解决办法:严格按照规定的顺序开启和关闭电源,防止异常电流造成内部元件损坏。

    总结和推荐


    78K0R 微控制器是一款高性能的 16 位单芯片微控制器,具备强大的计算能力、灵活的内存配置和广泛的适用性。在多个领域中均有出色表现,特别是在工业自动化、消费电子和医疗设备等领域。如果您正在寻找一款可靠且高效的微控制器,78K0R 微控制器是一个非常值得考虑的选择。强烈推荐在需要高性能微控制器的应用中使用。

UPD78F1154AGK-GAK-AX参数

参数
接口类型 3-Wire SIO,I2C,LINbus,UART,USART
内核数 -
数据转换器 A/D 8x10b,D/A 2x8b
数据总线宽度 16bit
程序存储器大小 128KB
核心处理器 78K/0R
振荡器类型 内部
程序存储器类型 FLASH
速度 20MHz
EEPROM大小 -
最大时钟频率 20MHz
最小工作供电电压 2.7V
RAM大小 8KB
外设 DMA,LVD,POR,PWM,WDT
最大工作供电电压 5.5V
I/O数量 65
电压-电源(Vcc/Vdd) 1.8V~5.5V
长*宽*高 12mm*12mm*1.4mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 托盘
