R5F51114ADFL#3A

产品分类: 微控制器(MCU)
产品描述: Renesas Electronics RX111系列单片机, RXv1内核, 48针, LFQFP封装, 0CAN通道
供应商型号: 3224848
供应商: 海外现货
标准整包数: 1

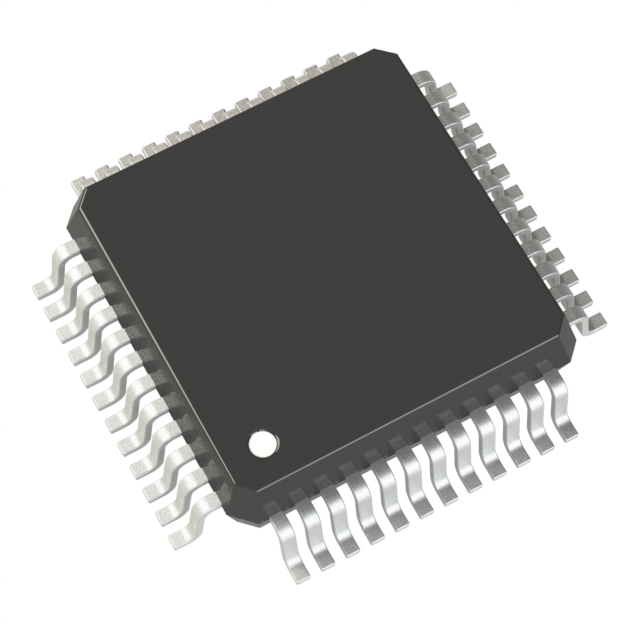

RENESAS ELECTRONICS 微控制器(MCU) R5F51114ADFL#3A

R5F51114ADFL#3A概述


    产品简介


    RX111 系列是瑞萨电子(Renesas)推出的一款高性能 32 位微控制器(MCU),集成了先进的 RX CPU 核心和丰富的片上外设资源,广泛应用于嵌入式系统、工业控制、消费电子以及物联网(IoT)等领域。该系列产品具有低功耗、高性价比、宽泛的工作温度范围等特点,同时提供了丰富的存储容量选择和多样化的封装形式,可满足不同应用场景的需求。

    技术参数


    以下是 RX111 系列 MCU 的核心技术和规格:
    | 类别 | 描述 |

    | CPU | - 最大主频:32 MHz
    - 32 位 RX CPU 核心,支持 50 DMIPS @ 32 MHz
    - 支持 64 位运算结果
    - 内置乘法器和硬件除法器 |
    | 存储器 | - 片上闪存:16 KB 至 512 KB
    - RAM:8 KB 至 64 KB
    - 数据闪存:8 KB,支持 1,000,000 擦写周期 |
    | 电源管理 | - 工作电压范围:1.8 V 至 3.6 V
    - 睡眠模式电流:0.44 μA
    - 唤醒时间:4.8 μs |
    | 时钟 | - 主时钟:1 至 20 MHz
    - 子时钟:32.768 kHz
    - 高速内部振荡器:32 MHz ± 1% |
    | 外设接口 | - USB 2.0 全速主机/设备/OTG
    - 串口(SCI):多达 3 通道
    - I²C 接口:1 通道
    - SPI 接口:1 通道 |
    | 定时器 | - 通用定时器:多达 8 个
    - 多功能脉冲单元(MTU):6 通道 |
    | ADC/DAC | - ADC:12 位,最多 14 通道
    - DAC:8 位,2 通道 |
    | 其他功能 | - 温度传感器
    - 实时时钟(RTC)
    - 独立看门狗定时器(IWDT)
    - CRC 计算器 |
    | 工作温度范围 | - 商业级:-40℃ 至 +85℃
    - 扩展级:-40℃ 至 +105℃ |

    产品特点和优势


    1. 高性能与低功耗结合:采用 RX CPU 核心,最高可达 50 DMIPS,同时支持多种低功耗模式,适用于电池供电设备。
    2. 丰富的片上资源:集成多通道通信接口、灵活的定时器和强大的 ADC/DAC 功能,适合复杂嵌入式系统的开发。
    3. 高可靠性设计:支持独立看门狗定时器(IWDT)及电压检测电路,提高系统的稳定性。
    4. 灵活的存储配置:提供从 16 KB 到 512 KB 的闪存选项,满足不同存储需求。
    5. 兼容性强:支持多种通信协议(如 USB、I²C 和 SPI),易于与其他外设模块整合。

    应用案例和使用建议


    应用场景
    - 智能家居设备:例如智能灯泡、温控器等,利用其丰富的 GPIO 和温度传感器接口实现高效控制。
    - 工业自动化:通过多功能脉冲单元(MTU)和高速 ADC 支持电机控制和其他实时任务。
    - 物联网节点:凭借低功耗特性和多样化接口,适合电池供电的 IoT 应用。
    使用建议
    - 在设计电机控制应用时,优先使用双触发 ADC 功能以提高数据采集精度。
    - 考虑到功耗敏感型应用,建议合理分配模块的开启状态以降低整体能耗。
    - 对于多任务处理场景,可利用事件链接控制器(ELC)减少中断开销,提升响应效率。

    兼容性和支持


    RX111 系列 MCU 与其他主流硬件和软件平台高度兼容,可轻松融入现有设计中。瑞萨官方提供了全面的技术支持,包括文档、样例代码、开发工具(如 E1 Emulator)和在线论坛,助力开发者快速上手和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 看门狗复位频繁发生 | 检查看门狗计时器配置是否正确并适当延长计时时间 |
    | 频繁掉电后系统无法启动 | 确认电压监测电路设置是否符合实际需求 |
    | 数据传输不稳定 | 核查串口波特率设定及线路阻抗匹配情况 |

    总结和推荐


    RX111 系列 MCU 是一款极具竞争力的产品,以其出色的性能、广泛的适用性和亲民的价格在微控制器市场中脱颖而出。无论是需要高性能计算能力还是低成本解决方案的场景,RX111 都能完美胜任。对于追求稳定性和灵活性的开发者而言,这是一款值得推荐的选择。
    推荐指数:★★★★★(满分五星)

R5F51114ADFL#3A参数

参数
外设 DMA,LVD,POR,PWM,WDT
最小工作供电电压 -
接口类型 I2C,SCI,SPI,USB
数据总线宽度 32bit
RAM大小 16KB
数据转换器 A/D 10x12b
核心处理器 RX
振荡器类型 内部
最大时钟频率 32MHz
I/O数量 30
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 1.8V~3.6V
速度 32MHz
内核数 -
EEPROM大小 8 x 8
最大工作供电电压 3.6V
程序存储器大小 96KB
长*宽*高 1.5mm(高度)
通用封装 QFP
应用等级 工业级
零件状态 在售
包装方式 托盘

R5F51114ADFL#3A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F51114ADFL#3A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F51114ADFL#3A R5F51114ADFL#3A数据手册

R5F51114ADFL#3A封装设计

查看详情并下载
Symbol
Footprint
3D Model
