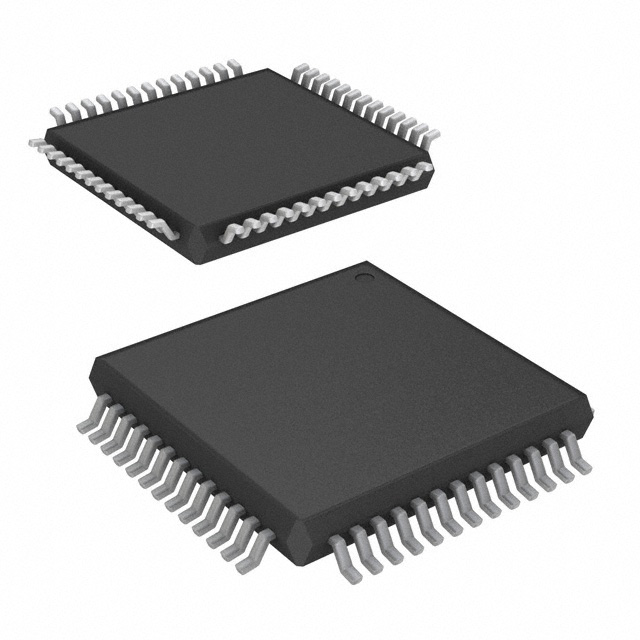

R5F100JGAFA#50

产品分类: 微控制器(MCU)
产品描述: 1.6V~5.5V 32MHz 12KB FLASH 128KB DMA,LVD,POR,PWM,WDT 内部 38 CSI,I2C,LINbus,UART,USART 8 x 8 16bit RL78 LQFP-52 贴片安装
供应商型号: Q-R5F100JGAFA#50
供应商: 期货订购
标准整包数: 1500
RENESAS ELECTRONICS 微控制器(MCU) R5F100JGAFA#50

R5F100JGAFA#50概述


    产品简介


    RL78/G13微控制器是Renesas公司推出的低功耗平台,适用于广泛的通用应用。这款MCU(Microcontroller Unit)具有1.6V至5.5V的工作电压范围,集成了16KB到512KB的代码闪存存储器,并且在32MHz时能够达到41DMIPS的处理能力。RL78/G13采用了Renesas专有的RL78 CPU核心,支持多种通信接口和定时器功能,非常适合需要高效能和低功耗的应用场景。

    技术参数


    - 电源电压: 单电源电压,范围1.6V到5.5V。
    - 低功耗模式: HALT模式、STOP模式和SNOOZE模式。
    - 内存容量:
    - 代码闪存: 16KB至512KB。
    - 数据闪存: 4KB至8KB。
    - RAM: 2KB至32KB。
    - 处理器核心: RL78 CPU核心,采用CISC架构,指令执行时间从0.03125μs到30.5μs可变。
    - 高速振荡器: 可选择32MHz至1MHz的频率,精度为±1.0%(1.8V至5.5V, -20°C至+85°C)。
    - 温度范围:
    - 消费级应用: -40°C至+85°C。
    - 工业级应用: -40°C至+105°C。
    - 电源管理: 内置电源上电复位(POR)电路和电压检测器(LVD),支持14级中断和复位设置。
    - 串行接口: 包括简化SPI、UART/LIN总线和I2C接口,通道数分别为2到8、2到4和3到10。
    - 定时器: 包含16位定时器(8到16个通道)、12位间隔定时器(1个通道)和实时时钟(1个通道)。
    - ADC转换器: 支持8/10位分辨率,最多可输入26路模拟信号。

    产品特点和优势


    - 超低功耗技术: 在HALT模式下电流仅为66μA/MHz,在STOP模式下仅为0.57μA(仅RTC和LVD运行)。
    - 多样的内存配置: 支持多种内存组合,满足不同应用需求。
    - 强大的处理器性能: 具备高速和低速模式切换能力,确保在各种应用场景下的高性能表现。
    - 丰富的外设资源: 内置DMA控制器、串行接口、定时器等多种外设,增强了系统设计的灵活性。
    - 高可靠性: 代码和数据闪存支持多达1,000,000次重写,耐用性强。

    应用案例和使用建议


    RL78/G13广泛应用于消费电子产品和工业控制系统中。例如,在智能家居领域,它可以作为智能插座的核心控制单元,通过低功耗模式实现节能效果;在工业自动化中,可以用于电机控制,实现精准的时间管理和高效的通信协议。
    使用建议:
    - 低功耗优化: 针对电池供电的应用,可以充分利用HALT和STOP模式,进一步降低功耗。
    - 资源管理: 合理配置外部设备和内部分配,避免资源浪费,提升整体性能。
    - 安全措施: 使用数据闪存的安全功能(如禁止块擦除和重写),保护关键数据的安全。

    兼容性和支持


    - 兼容性: RL78/G13具备不同的封装和引脚配置,适合多种应用场合,且支持多种电源电压范围,适用于不同电压的设备连接。
    - 支持和服务: Renesas提供详尽的技术文档和支持服务,包括软件开发工具链、参考设计以及技术支持,帮助客户加速产品开发周期。

    常见问题与解决方案


    - 问题: 代码闪存写入失败。
    - 解决方案: 确认电源电压在允许范围内,并检查数据闪存的写入次数是否超过限定值。

    - 问题: 设备无法进入低功耗模式。
    - 解决方案: 检查所有外设是否已正确配置为低功耗模式,确认相关寄存器设置无误。

    总结和推荐


    综上所述,RL78/G13是一款极具竞争力的低功耗微控制器,凭借其卓越的性能和灵活的功能配置,适用于各种通用应用。对于追求高效能和低功耗的系统设计,RL78/G13是一个理想的选择。因此,强烈推荐此产品给需要高性能、低功耗控制的开发者和工程师们。

R5F100JGAFA#50参数

参数
内核数 -
电压-电源(Vcc/Vdd) 1.6V~5.5V
最大时钟频率 -
速度 32MHz
核心处理器 RL78
最大工作供电电压 -
EEPROM大小 8 x 8
I/O数量 38
程序存储器类型 FLASH
最小工作供电电压 -
RAM大小 12KB
数据转换器 -
接口类型 CSI,I2C,LINbus,UART,USART
数据总线宽度 16bit
程序存储器大小 128KB
振荡器类型 内部
外设 DMA,LVD,POR,PWM,WDT
通用封装 LQFP-52
安装方式 贴片安装
零件状态 在售
包装方式 散装
