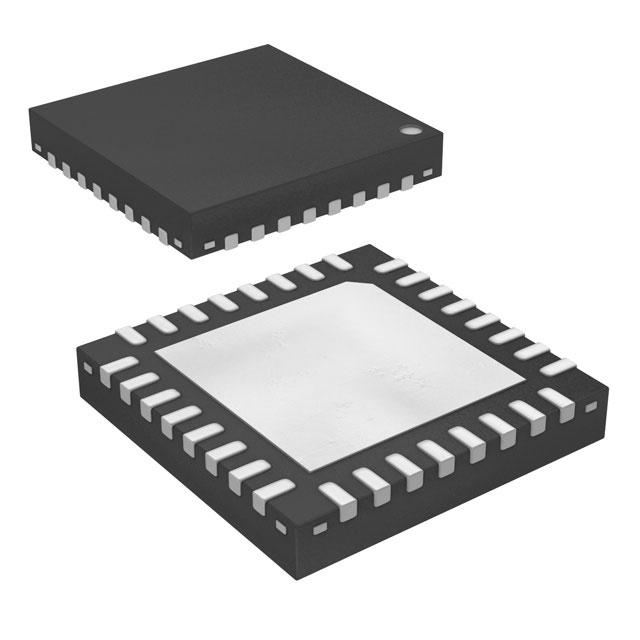

R5F100BGANA#U0

产品分类: 微控制器(MCU)
产品描述: 1.6V~5.5V 32MHz 12KB FLASH 128KB DMA,LVD,POR,PWM,WDT 内部 22 1.6V 5.5V 32MHz CSI,I2C,LINbus,UART,USART A/D 8x8/10b 16bit RL78 QFN 贴片安装 5mm(长度)*5mm(宽度)
供应商型号:
供应商:
标准整包数: 0
RENESAS ELECTRONICS 微控制器(MCU) R5F100BGANA#U0

R5F100BGANA#U0概述

    RL78/G13 Microcontroller 技术手册

    产品简介


    RL78/G13 是由瑞萨电子(Renesas)生产的一种高性能微控制器(MCU),专为广泛的应用场景设计,如消费电子产品和工业控制系统。它集成了低功耗技术、高性能CPU核心、多种通信接口和丰富的外围设备,是一款理想的嵌入式系统解决方案。

    技术参数


    - 电源电压范围: 1.6 V 至 5.5 V
    - 功耗: 最低功耗可达 66 μA/MHz,RTC + LVD 模式下为 0.57 μA
    - 存储容量:
    - Flash 内存: 16 KB 至 512 KB
    - 数据 Flash 内存: 4 KB 至 8 KB
    - RAM: 2 KB 至 32 KB
    - 处理能力: 在 32 MHz 运行时,可达到 41 DMIPS
    - 时钟频率: 可选范围为 32 MHz 至 1 MHz
    - 工作温度范围:
    - 消费级: -40°C 至 +85°C
    - 工业级: -40°C 至 +105°C
    - 输入/输出端口: 16 至 120 个
    - GPIO 功能: 支持 N-ch 开漏、TTL 输入缓冲器和内置上拉电阻
    - 复位功能: 内置电源检测电路(POR)和电压检测器(LVD)
    - 串行接口: 支持 CSI、UART/LIN 和 I2C/SIMPLE-I2C
    - 计时器: 16 位计时器、12 位间隔定时器和实时时钟

    产品特点和优势


    RL78/G13 微控制器具有以下特点和优势:
    - 超低功耗: 无论是静态还是动态操作,RL78/G13 都表现出极低的功耗,适合电池供电的应用场景。
    - 高性能: 在高性能模式下,该芯片可以提供高达 41 DMIPS 的处理能力,适用于复杂的计算任务。
    - 多样的存储选择: 用户可以根据具体需求选择不同的存储容量配置,既满足小型应用的需求,也能应对大规模数据处理的要求。
    - 灵活的通信接口: 包括多种串行接口和强大的计时器,能够支持复杂的数据传输和同步控制。
    - 强大的开发支持: 包括多种开发工具和文档,以及详细的调试指南,方便开发者快速进行原型设计和测试。

    应用案例和使用建议


    RL78/G13 广泛应用于消费电子产品和工业控制系统中,例如智能家居设备、医疗设备、工业自动化系统等。以下是一些使用建议:
    - 智能家居设备: 使用 RL78/G13 的低功耗特性,可以实现智能家居设备的长期待机。
    - 医疗设备: 利用高精度的模拟输入和高速运算能力,可以实现医疗监测设备的实时数据分析。
    - 工业自动化: 利用其丰富的通信接口和灵活的GPIO端口,可以实现对复杂系统的精确控制。

    兼容性和支持


    RL78/G13 与其他标准的嵌入式系统设备兼容良好,易于集成到现有系统中。瑞萨电子提供了详尽的技术文档和支持资源,确保用户能够顺利开发和部署应用。

    常见问题与解决方案


    - Q: 如何提高系统的功耗效率?
    - A: 使用 RL78/G13 的 HALT 和 STOP 模式,可以显著降低功耗。

    - Q: 如何快速调试硬件和软件问题?
    - A: 利用瑞萨电子提供的在线调试工具和文档,可以加快调试速度并有效解决问题。

    总结和推荐


    RL78/G13 微控制器以其出色的性能和低功耗特性,在众多嵌入式系统中表现出色。其广泛的内存选择、丰富的接口以及强大的开发支持使其成为开发复杂嵌入式应用的理想选择。因此,强烈推荐使用 RL78/G13 进行各种应用开发。

R5F100BGANA#U0参数

参数
程序存储器大小 128KB
I/O数量 22
速度 32MHz
最大工作供电电压 5.5V
核心处理器 RL78
RAM大小 12KB
电压-电源(Vcc/Vdd) 1.6V~5.5V
数据总线宽度 16bit
程序存储器类型 FLASH
最大时钟频率 32MHz
外设 DMA,LVD,POR,PWM,WDT
接口类型 CSI,I2C,LINbus,UART,USART
振荡器类型 内部
内核数 -
最小工作供电电压 1.6V
数据转换器 A/D 8x8/10b
EEPROM大小 -
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

R5F100BGANA#U0厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F100BGANA#U0数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F100BGANA#U0 R5F100BGANA#U0数据手册

R5F100BGANA#U0封装设计

查看详情并下载
Symbol
Footprint
3D Model
