R5F51305ADFK#30

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 32MHz 16KB FLASH 128KB Capacitive Touch,DMA,LVD,POR,PWM,WDT 内部 52 1 1.8V 5.5V 32MHz I2C,LINbus,SCI,SPI 8 x 8 A/D 14x12b,D/A 2x8b 32bit RX LQFP-64 贴片安装 14.1mm(宽度)
供应商型号: CY-R5F51305ADFK#30
供应商: Avnet
标准整包数: 1

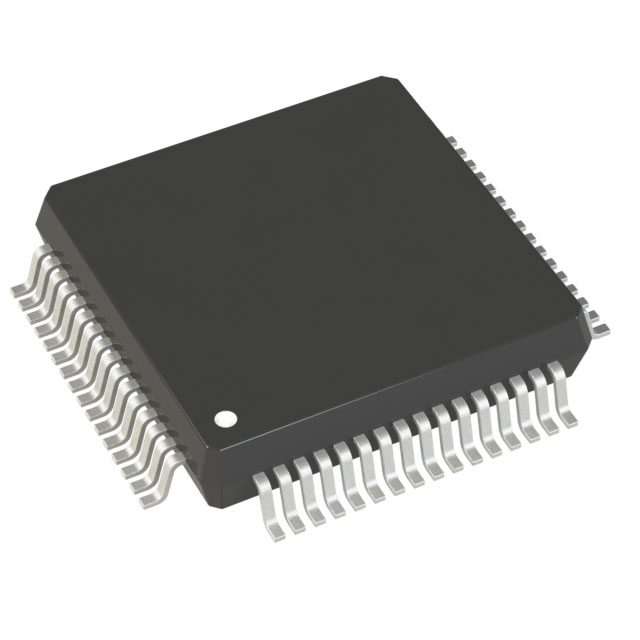

RENESAS ELECTRONICS 微控制器(MCU) R5F51305ADFK#30

R5F51305ADFK#30概述


    产品简介


    RX130系列32位Renesas MCU是专为工业和消费电子产品设计的高性能微控制器。它集成了丰富的功能模块,如32位RX CPU核心、片上闪存、多通道串行通信接口、独立看门狗定时器等,旨在提供高效能和低功耗的解决方案。这些功能使其适用于各种工业控制、自动化设备及消费类电子产品。

    技术参数


    - CPU核心:32位RX CPU,最大工作频率32MHz,单条指令执行时间仅需一个时钟周期,支持64位累加器。
    - 内存:片上闪存容量64K至512K字节,无等待状态读取,操作频率最高32MHz;SRAM容量10K至48K字节,无等待状态访问。
    - 电源:单电源供电范围1.8V到5.5V,三种低功耗模式(睡眠模式、深度睡眠模式和软件待机模式)。
    - 中断:115个中断向量,支持非屏蔽中断(NMI)和9个外部中断。
    - 通信接口:多达6个串行通信接口(SCIs)、一个I2C接口、一个SPI接口和两个远程控制信号接收器。
    - 温度范围:-40°C至+85°C(标准版),-40°C至+105°C(扩展版)。

    产品特点和优势


    - 高集成度:集成了多种功能模块,例如12位ADC、双DAC、电容式触摸传感单元等,提高了系统整体的集成度和可靠性。
    - 低功耗设计:支持三种低功耗模式,最小静态电流仅为0.37μA,在软件待机模式下的恢复时间为4.8μs,实现了高效的功耗管理。
    - 高速处理能力:在满速运行下可达50 DMIPS,确保了高效的数据处理和响应速度。
    - 灵活的封装选择:提供多种封装选项(如100-pin LFQFP、80-pin LFQFP等),满足不同应用场景的需求。

    应用案例和使用建议


    应用场景:RX130系列MCU广泛应用于工业控制、智能家居、白色家电等领域,特别是在需要较高处理能力和低功耗的场合,例如机器人控制、传感器数据采集、工业自动化控制系统等。
    使用建议:
    - 在进行通信接口配置时,可以利用多个SCIs和I2C接口,提高系统的通信效率和灵活性。
    - 对于需要高精度数据采集的应用场景,可以充分利用其12位ADC和电容式触摸传感单元的功能,确保数据的准确性和稳定性。
    - 在需要降低功耗的应用中,可以通过设置不同的低功耗模式来达到节能的效果,同时保持必要的系统功能。

    兼容性和支持


    - 兼容性:RX130系列MCU与同类产品相比具有良好的兼容性,可与各种电子元器件和开发工具无缝集成。
    - 支持和服务:Renesas公司提供详尽的技术文档和支持服务,包括在线论坛、电话咨询和技术培训等,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    - 问题1:如何设置芯片的低功耗模式?
    - 解决方案:通过寄存器配置将芯片切换到对应的低功耗模式,具体步骤参考技术手册中的相关章节。

    - 问题2:ADC转换过程中如何避免干扰?
    - 解决方案:采用隔离技术或者在电路设计中增加滤波电路,以减少外部干扰对ADC转换结果的影响。

    总结和推荐


    总结:RX130系列32位Renesas MCU以其卓越的处理能力、低功耗特性和丰富的功能模块,在工业和消费电子产品中表现出色。其优秀的性能和广泛的适用范围使其成为众多项目的选择之一。
    推荐:鉴于RX130系列MCU的强大功能和广泛的适用性,我们强烈推荐它用于需要高性能和低功耗控制的应用场景。无论是从功能性还是性价比方面来看,这款产品都是值得信赖的选择。

R5F51305ADFK#30参数

参数
数据总线宽度 32bit
RAM大小 16KB
速度 32MHz
程序存储器类型 FLASH
接口类型 I2C,LINbus,SCI,SPI
核心处理器 RX
最小工作供电电压 1.8V
振荡器类型 内部
程序存储器大小 128KB
内核数 1
数据转换器 A/D 14x12b,D/A 2x8b
I/O数量 52
最大时钟频率 32MHz
最大工作供电电压 5.5V
电压-电源(Vcc/Vdd) 1.8V~5.5V
EEPROM大小 8 x 8
外设 Capacitive Touch,DMA,LVD,POR,PWM,WDT
长*宽*高 14.1mm(宽度)
通用封装 LQFP-64
安装方式 贴片安装
零件状态 在售
包装方式 托盘

R5F51305ADFK#30厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F51305ADFK#30数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F51305ADFK#30 R5F51305ADFK#30数据手册

R5F51305ADFK#30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.8539 ¥ 15.8069
100+ $ 1.8205 ¥ 15.6658
300+ $ 1.8038 ¥ 15.5246
500+ $ 1.7871 ¥ 15.3835
1000+ $ 1.737 ¥ 14.6778
5000+ $ 1.737 ¥ 14.6778
库存: 93
起订量: 64 增量: 1
交货地:
最小起订量为:50
合计: ¥ 790.34
