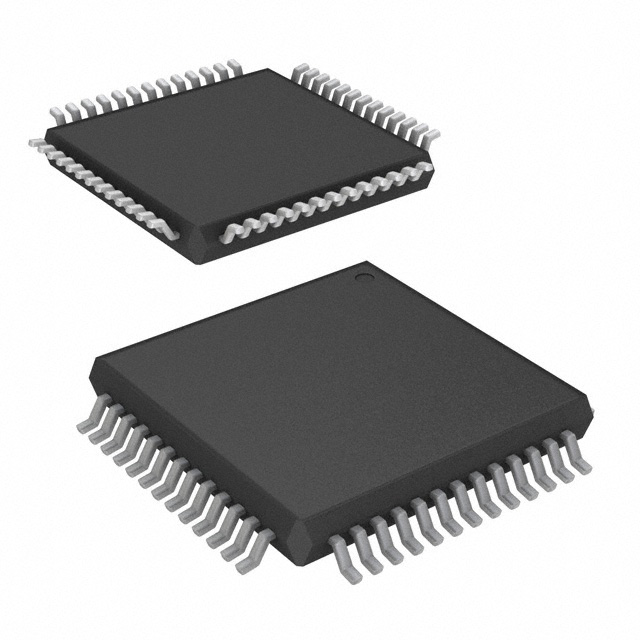

R5F21355CDFP#30

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 20MHz 2KB FLASH 24KB POR,PWM,Voltage Detect,WDT 内部 47 I2C,LINbus,SIO,SSU,UART,USART 4 x 8 A/D 12x10b;D/A 2x8b 16bit R8C 52LQFP 贴片安装
供应商型号: 968-R5F21355CDFP#30
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 微控制器(MCU) R5F21355CDFP#30

R5F21355CDFP#30概述

    R8C/35C Group 单片机技术手册

    1. 产品简介


    R8C/35C Group 是瑞萨电子推出的一款高性能单片微控制器(MCU),其核心为高效的R8C CPU内核。这款MCU具有广泛的多功能特性,适用于电子家电、办公设备、音响设备以及消费电子产品等多种应用场合。它具备强大的运算能力和灵活的操作模式,可实现高效的数据处理和系统控制。

    2. 技术参数


    - CPU:R8C CPU核心
    - 基础指令数量:89条
    - 最小指令执行时间:50ns(f(XIN)=20MHz, VCC=2.7~5.5V)
    - 多重操作模式:单芯片模式(地址空间:1M字节)
    - 乘法器:16位×16位→32位
    - 累加乘法指令:16位×16位+32位→32位
    - 内存:包括ROM、RAM、数据闪存(1KB×4块)且具备背景操作功能
    - 电源电压检测:包括电源复位及电压检测电路
    - I/O端口:CMOS I/O端口,高电流驱动端口等
    - 时钟:4个时钟生成电路,包括高/低速内部振荡器
    - 中断:9个外部中断,7级优先级
    - 看门狗定时器:14位定时器,带有预分频器和复位选择功能
    - 数据传输控制器(DTC):1个通道,33个激活源,2种传输模式
    - 计时器:RA、RB、RC、RD、RE五个计时器,多种操作模式
    - 串行接口:包括UART0、UART1、UART2等
    - 同步串行通信单元(SSU):与I2C总线共用
    - 模拟转换器:10位分辨率ADC,包含采样保持功能
    - 数字转换器:8位分辨率DAC
    - 比较器:2个比较器B
    - 电源范围:VCC = 2.7V ~ 5.5V
    - 工作频率:f(XIN) = 20 MHz (VCC = 2.7~5.5V),f(XIN) = 5 MHz (VCC = 1.8~5.5V)
    - 电流消耗:典型值6.5mA(VCC=5.0V, f(XIN)=20MHz)
    - 工作温度范围:-20℃~85℃(N版本),-40℃~85℃(D版本)

    3. 产品特点和优势


    - 高效的运算能力:具备16位×16位的乘法器和累加乘法指令,能够高速处理复杂运算任务。
    - 多功能的外设:集成了多种功能模块如串行接口、A/D和D/A转换器、多个定时器等,简化了系统设计。
    - 丰富的存储资源:支持1M字节的地址空间,提供了不同容量的数据闪存。
    - 优越的抗干扰性能:内置电压检测电路和高效率的中断处理机制,确保稳定可靠的工作状态。

    4. 应用案例和使用建议


    - 应用示例:R8C/35C Group 可用于家庭自动化控制系统,如智能恒温器、安防系统等。
    - 使用建议:为了提高系统的稳定性,建议在使用过程中通过软件配置来优化电压检测和电源管理策略。同时,应合理分配各个端口的功能以避免信号干扰。

    5. 兼容性和支持


    - 兼容性:该MCU与现有瑞萨电子产品系列高度兼容,便于开发者进行二次开发和集成。
    - 技术支持:瑞萨电子提供详细的文档资料和技术支持服务,帮助用户快速掌握并利用该MCU的各项功能。

    6. 常见问题与解决方案


    - 问题1:设备启动后不响应中断请求。
    - 解决方案:检查中断相关寄存器设置是否正确,确认中断向量表地址无误。

    - 问题2:系统出现运行时错误。
    - 解决方案:使用调试工具检查代码逻辑,排查可能的溢出或非法访问等问题。

    7. 总结和推荐


    总体来看,R8C/35C Group凭借其强大的运算能力和丰富的外设资源,在众多应用领域展现了卓越的性能。特别是在家庭自动化和工业控制等领域,该MCU具有显著的优势。因此,我们强烈推荐使用此产品。不过,使用前需仔细阅读技术手册,确保能够充分利用其各项功能。

R5F21355CDFP#30参数

参数
数据转换器 A/D 12x10b;D/A 2x8b
RAM大小 2KB
电压-电源(Vcc/Vdd) 1.8V~5.5V
外设 POR,PWM,Voltage Detect,WDT
程序存储器大小 24KB
最小工作供电电压 -
接口类型 I2C,LINbus,SIO,SSU,UART,USART
振荡器类型 内部
速度 20MHz
核心处理器 R8C
EEPROM大小 4 x 8
I/O数量 47
程序存储器类型 FLASH
数据总线宽度 16bit
最大工作供电电压 -
内核数 -
最大时钟频率 -
通用封装 52LQFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
