UPC4570G2-E1-A

产品分类: 运算放大器

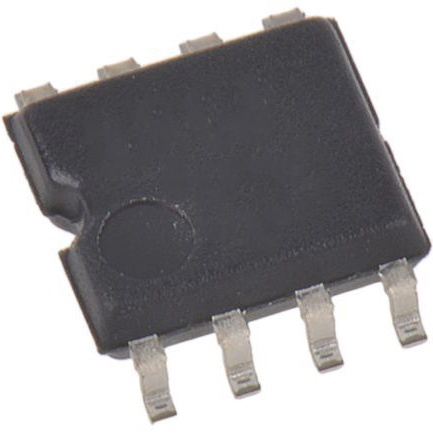

产品描述: Renesas Electronics 双运算运算放大器, 双通道, SOP封装, 双电源, 表面贴装, 8引脚
供应商型号: UPC4570G2-E1-A
供应商: 云汉优选
标准整包数: 2500
RENESAS ELECTRONICS 运算放大器 UPC4570G2-E1-A

UPC4570G2-E1-A概述


    产品简介


    μPC4570 超低噪声宽频双运放
    μPC4570 是一款超低噪声、宽带、高速率双运放(Operational Amplifier)。这款运放采用了先进的设计技术,使其输入等效噪声仅为传统4558型运放的三分之一,增益带宽积(GBW)和上升速率(slew rate)分别是后者的七倍。尽管具备快速的交流性能,μPC4570 在电压跟随电路条件下表现出极高的稳定性。供应电流也比传统宽带运放有所改进。该运放特别适用于音频、仪器仪表和通信电路中的预放大器和主动滤波器。

    技术参数


    - 供电电压范围:±4V 至 ±16V
    - 输出电流:±10mA
    - 源电阻:50kΩ
    - 容性负载(AV=+1):100pF
    - 绝对最大额定值:
    - V+ 和 V− 之间的电压:−0.3 至 +36V
    - 差分输入电压:±30V
    - 输入电压:V− − 0.3 至 V+ + 0.3V
    - 输出电压:V− − 0.3 至 V+ + 0.3V
    - 功耗:350mW(C 封装),440mW(G2 封装)
    - 短路持续时间:10 秒
    - 操作环境温度:−20°C 至 +80°C
    - 存储温度:−55°C 至 +125°C
    - 电气特性(在 TA = 25°C, V± = ±15V 条件下):
    - 输入失调电压:±0.3mV 至 ±5mV
    - 输入失调电流:±10nA 至 ±100nA
    - 输入偏置电流:100nA 至 400nA
    - 大信号电压增益:30,000 至 300,000
    - 电源电流:5mA 至 8mA
    - 共模抑制比:80dB 至 100dB
    - 供电电压抑制比:80dB 至 100dB
    - 输出电压摆幅:±10V 至 ±13.4V
    - 增益带宽积:10MHz 至 15MHz
    - 上升速率:5V/μs 至 7V/μs
    - 相位裕度:50 度
    - 总谐波失真:0.002%
    - 输入等效噪声电压密度:4.5nV/√Hz(1kHz时)

    产品特点和优势


    - 超低噪声:输入等效噪声电压密度为 4.5nV/√Hz,适用于对噪声要求极高的应用场景。
    - 高带宽:增益带宽积高达 15MHz,适合处理高频信号。
    - 高上升速率:7V/μs 的上升速率确保了在高频下的精确响应。
    - 内部频率补偿:提高了电路的稳定性和可靠性。
    - 出色的稳定性和可靠性:即使在电压跟随电路中也能保持稳定,适用于多种应用场景。

    应用案例和使用建议


    应用案例:
    - 音频系统:用于音响放大器中的前级放大和滤波。
    - 仪器仪表:应用于精密测量设备,以确保信号不失真。
    - 通信系统:用于无线通信系统的前端信号放大和处理。
    使用建议:
    - 在使用时,确保供电电压范围为 ±4V 至 ±16V,避免超出绝对最大额定值。
    - 注意电源电流限制,不要超过 ±10mA。
    - 对于容性负载,最好不超过 100pF。
    - 在设计电路时,需考虑共模抑制比和电源电压抑制比,以确保信号的纯净和稳定。
    - 在高频应用中,确保良好的接地设计,以减少噪声干扰。

    兼容性和支持


    兼容性:
    - μPC4570 运放可以与现有的多种电路板和电子设备兼容,具体需要根据实际情况进行测试和验证。
    支持和服务:
    - Renesas Electronics 提供详细的技术文档和支持服务,如需进一步咨询,请联系官方销售代表。

    常见问题与解决方案


    - 问题:噪声过大
    - 解决方案:检查供电电压是否符合要求,确认输入信号和负载是否匹配。必要时可增加滤波电容以降低噪声。
    - 问题:输出不稳定
    - 解决方案:检查供电电压和负载情况,确保它们在规定范围内。如果需要,可在输出端添加额外的退耦电容以提高稳定性。
    - 问题:总谐波失真过高
    - 解决方案:确认信号源的频率和幅度是否合适,适当调整负载和滤波器参数,以改善信号质量。

    总结和推荐


    总结:
    μPC4570 超低噪声宽频双运放以其卓越的性能、稳定的输出和广泛的适用性,在多个领域都表现出色。无论是音频系统还是精密测量设备,μPC4570 都是理想的选择。
    推荐:
    强烈推荐 μPC4570 运放在需要高性能、低噪声和高带宽的应用场景中使用。它不仅能提供优异的信号处理能力,还能显著提升整个系统的性能。

UPC4570G2-E1-A参数

参数
最小工作供电电压 -
输出类型 -
典型压摆率 -
电流 - 输入偏置 400nA@ ±15V
-3db带宽 -
关闭 -
CMRR - 共模抑制比 -
典型输入噪声电压密度 -
Vos - 输入偏置电压 5mV@ ±15V
放大器类型 Dual Operation
典型供电电流 -
通道数量 2
典型增益带宽 15MHz
每个通道的输出电流 -
最大工作供电电压 ±16V
电路数 -
通用封装 SOP
安装方式 黏合安装
包装方式 卷带包装

UPC4570G2-E1-A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

UPC4570G2-E1-A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 运算放大器 RENESAS ELECTRONICS UPC4570G2-E1-A UPC4570G2-E1-A数据手册

UPC4570G2-E1-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 1.68
5000+ ¥ 1.652
7500+ ¥ 1.61
12500+ ¥ 1.582
库存: 25000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 4200
