HA3-5002-5

产品分类: 运算放大器
产品描述: 8.3mA 1.3KV/μs 关闭 220mA 1 1 ±20V 20mV@ ±15V 7μA@ ±15V 110MHz DIP 通孔安装
供应商型号: 2508924500
供应商: 海外现货
标准整包数: 1

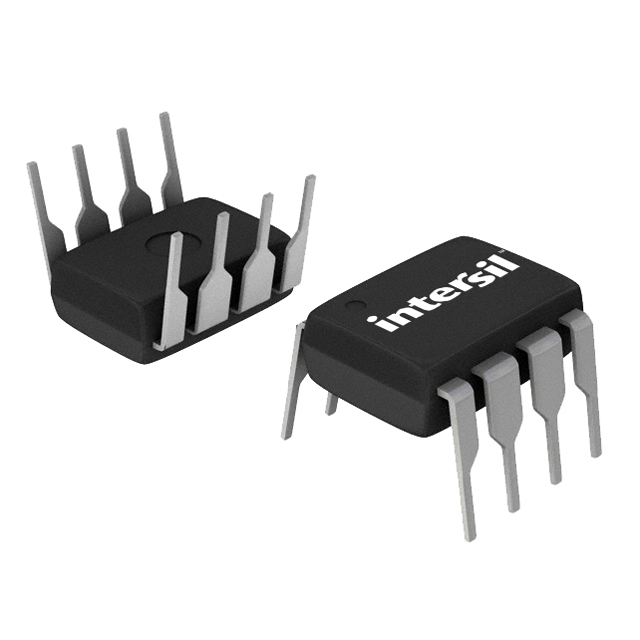

RENESAS ELECTRONICS 运算放大器 HA3-5002-5

HA3-5002-5概述

    HA-5002 110MHz, High Slew Rate, High Output Current Buffer

    1. 产品简介


    HA-5002 是一款专为高频应用设计的高增益、宽带宽、高输出电流缓冲放大器。 它采用 Intersil 的 D.I. 技术制造,确保了卓越的性能。主要应用于线驱动、数据采集、雷达电缆驱动、高功率电流增强器等领域。

    2. 技术参数


    以下是 HA-5002 的关键技术参数:
    | 参数 | 描述 |

    | 电压增益 | 0.995 |
    | 输入阻抗 | 3000kΩ |
    | 输出阻抗 | 3Ω |
    | 高速响应(上升时间) | ≤ 3.6ns |
    | 带宽 | 110MHz |
    | 输出电流 | ±200mA(连续),400mA(脉冲输出) |
    | 工作温度范围 | HA-5002-2:-55°C 至 125°C |
    HA-5002-5:0°C 至 75°C |
    HA-5002-9:-40°C 至 85°C |
    | 热阻 | PDIP:θJA = 92°C/W,θJC = N/A |
    金属外壳:θJA = 155°C/W,θJC = 67°C/W |
    PLCC:θJA = 74°C/W,θJC = N/A |
    SOIC:θJA = 157°C/W,θJC = N/A |

    3. 产品特点和优势


    HA-5002 具备以下几个显著特点和优势:
    - 非常高的斜率速率:高达 1300V/μs,保证了快速的信号处理能力。
    - 非常宽的带宽:110MHz,适用于需要高速处理的应用场合。
    - 高输出电流:连续输出电流 ±200mA,脉冲输出电流 ±400mA。
    - 单片构造:采用单片技术,保证了高可靠性和稳定性。
    - 无铅工艺:提供无铅选项,符合环保标准。

    4. 应用案例和使用建议


    应用案例:
    1. 线驱动器:适用于各种高速信号传输场合。
    2. 数据采集系统:用于高精度的数据采集。
    3. 雷达电缆驱动:用于提升雷达系统的信号质量。
    4. 高功率电流增强器:用于提高电路的输出能力。
    使用建议:
    - 在使用过程中要注意高频电路布局,建议采用接地平面来减少分布电容和电感的影响。
    - 供电部分需进行有效的旁路,以减小高频电压波动。
    - 使用电源时要保证负载条件下的最大功率耗散不超过额定值。

    5. 兼容性和支持


    兼容性:
    HA-5002 可以通过多种封装形式使用,包括 PDIP、SOIC、PLCC 和金属外壳封装,适应不同的安装需求。其中 Pb-Free Plus Anneal 封装支持通过波峰焊接和无铅焊接。
    厂商支持:
    Intersil 提供详尽的技术文档和支持服务,确保客户能够高效使用 HA-5002。此外,还提供了常见问题解答和技术论坛,方便客户获取更多帮助。

    6. 常见问题与解决方案


    1. 如何避免过热?
    - 严格控制环境温度,确保不超过最大工作温度范围。
    - 使用散热器或者散热片来辅助散热。
    2. 电源电压过高怎么办?
    - 使用外部电阻限流电路,限制输出电流,防止损坏。
    3. 输入信号频率过高导致输出失真?
    - 调整电路的负载,保持负载阻抗与指定负载一致。
    - 调整电源电压,确保信号处理在允许的范围内。

    7. 总结和推荐


    总结:
    HA-5002 在高速、高带宽和大电流方面表现出色,适合用于高频信号处理、数据采集及雷达电缆驱动等应用场合。它具有高性能、高可靠性、良好的热管理和无铅工艺等优点。
    推荐:
    鉴于 HA-5002 的卓越性能和广泛应用潜力,我们强烈推荐选择此产品用于需要高可靠性、高带宽及高速信号处理的应用项目。同时,厂商提供的技术支持和全面文档将大大简化产品的使用过程。

HA3-5002-5参数

参数
输出类型 -
典型供电电流 8.3mA
通道数量 1
-3db带宽 110MHz
最大工作供电电压 ±20V
放大器类型 -
典型增益带宽 -
Vos - 输入偏置电压 20mV@ ±15V
电路数 1
每个通道的输出电流 220mA
最小工作供电电压 -
CMRR - 共模抑制比 -
典型压摆率 1.3KV/μs
典型输入噪声电压密度 -
电流 - 输入偏置 7μA@ ±15V
关闭 关闭
10.16mm(Max)
7.11mm(Max)
4.95mm(Max)
通用封装 DIP
安装方式 通孔安装
包装方式 管装

HA3-5002-5厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

HA3-5002-5数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 运算放大器 RENESAS ELECTRONICS HA3-5002-5 HA3-5002-5数据手册

HA3-5002-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
