首页  >  产品百科  >  ISL28217FUZ-T13

ISL28217FUZ-T13

产品分类: 仪表放大器
产品描述: 440μA(x2 Channels) 500mV/μs 1.5MHz 43mA 2 ±20V 4μV 80pA MSOP-8 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: Q-ISL28217FUZ-T13
供应商: 期货订购
标准整包数: 2500

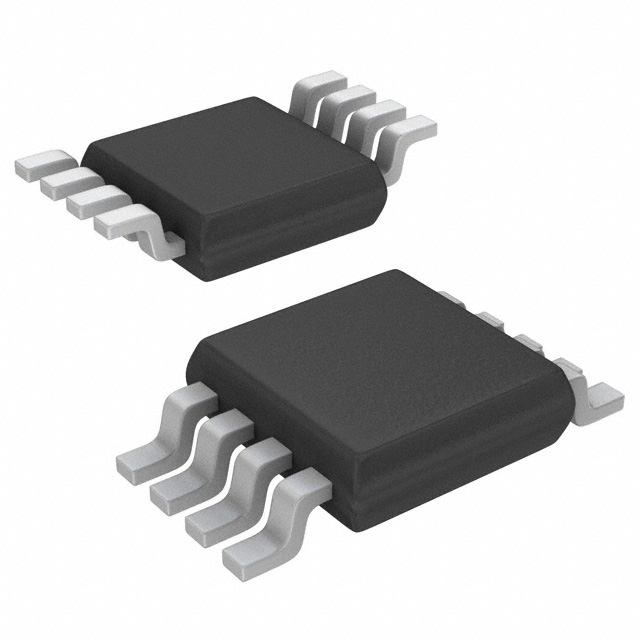

RENESAS ELECTRONICS 仪表放大器 ISL28217FUZ-T13

ISL28217FUZ-T13概述

    ISL28117, ISL28217, ISL28417, ISL28417SEH:40V精密低功耗运算放大器

    产品简介


    ISL28117, ISL28217, ISL28417 和 ISL28417SEH 是罗克韦尔自动化公司(Intersil)推出的一系列高精度运算放大器,特别适用于需要同时兼顾直流准确性和交流性能的应用场景。这些运算放大器具有低噪声、低失调电压、低偏置电流和低温漂移等特点,适用于医疗、工业控制、数据采集、电源管理和精密滤波等多个领域的应用。

    技术参数


    - 输入失调电压:±50µV(最大值),ISL28417SEH为±110µV
    - 失调电压温度系数:0.6µV/°C(最大值),ISL28417SEH为1µV/°C
    - 输入偏置电流:±1nA(最大值),ISL28417SEH为±5nA
    - 输入偏置电流温度系数:±5pA/°C(最大值)
    - 低功耗:440µA(最大值)
    - 电压噪声:8nV/√Hz
    - 宽供电范围:4.5V至40V
    - 工作温度范围:-40°C至+125°C,ISL28417SEH为-55°C至+125°C

    产品特点和优势


    ISL28117, ISL28217, ISL28417 和 ISL28417SEH 具有以下显著特点:
    - 卓越的精度:低失调电压和低温度漂移确保了卓越的直流准确性。
    - 低噪声:出色的电压噪声性能使其适合于对噪声敏感的应用。
    - 紧凑封装:提供多种封装选择(如SOIC, MSOP, TDFN),适用于不同的空间限制要求。
    - 高可靠性:无铅设计且符合RoHS标准。
    - 温度适应性强:能够在广泛的温度范围内稳定运行,确保在恶劣环境下的可靠性能。

    应用案例和使用建议


    这些运算放大器在多个领域的实际应用中表现出色:
    - 医疗仪器:例如心电图(ECG)设备,需要高精度和低噪声。
    - 工业控制:用于温度传感器和压力传感器信号调理。
    - 电源管理:可用于精密电源控制电路,实现精确的电压调节。
    使用建议:
    - 在设计电路时,要考虑到运算放大器的失调电压和偏置电流对系统整体精度的影响。
    - 针对医疗设备的应用,要严格遵循相关的电气安全标准。

    兼容性和支持


    这些运算放大器与市场上多数现有的电路板设计兼容,且提供多样的封装选择。厂商提供了详细的文档和技术支持,有助于加速产品的开发过程。

    常见问题与解决方案


    - 问题1:电源电压超出规定的范围。
    - 解决方法:确保电源电压不超过器件的额定范围,即4.5V到40V。

    - 问题2:输出短路故障。
    - 解决方法:检查负载并确保没有短路现象。在设计时加入适当的保护措施,如限流电阻。

    总结和推荐


    ISL28117, ISL28217, ISL28417 和 ISL28417SEH 运算放大器凭借其出色的精度、低噪声、低功耗以及宽工作温度范围,在多个应用领域中展现出强大的竞争力。它们非常适合于医疗设备、工业控制系统、精密测量和电源管理等高要求的场合。综合考虑其优越的性能和广泛的应用场景,强烈推荐将这些产品纳入设计方案中。

ISL28217FUZ-T13参数

参数
典型增益带宽 1.5MHz
每个通道的输出电流 43mA
电流 - 输入偏置 80pA
-3db带宽 -
CMRR - 共模抑制比 -
典型供电电流 440μA(x2 Channels)
Vos - 输入偏置电压 4μV
典型压摆率 500mV/μs
通道数量 2
最小工作供电电压 -
最大工作供电电压 ±20V
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ISL28217FUZ-T13厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL28217FUZ-T13数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 仪表放大器 RENESAS ELECTRONICS ISL28217FUZ-T13 ISL28217FUZ-T13数据手册

ISL28217FUZ-T13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 4.4 ¥ 36.74
5000+ $ 4.4 ¥ 36.74
7500+ $ 4.4 ¥ 36.74
库存: 10000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 91850
直接购买
加入购物车
