HA9P5320-5ZX96

产品分类: 特殊用途放大器
产品描述: 11mA 45V/μs 2MHz 10mA 20V 500μV 100nA 600KHz SOIC-16 贴片安装,黏合安装
供应商型号: Q-HA9P5320-5ZX96
供应商: 期货订购
标准整包数: 1000

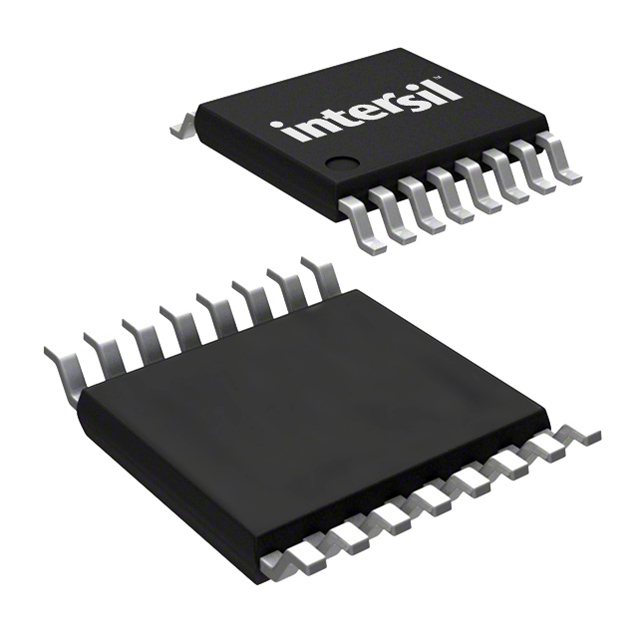

RENESAS ELECTRONICS 特殊用途放大器 HA9P5320-5ZX96

HA9P5320-5ZX96概述


    产品简介


    产品类型与功能:
    HA-5320 是一种微秒级精度的采样保持放大器(Sample and Hold Amplifier),专为高精度、高速数据采集系统设计。它具有大充电电流的能力,低泄漏模拟开关和输出积分器。该放大器在保持模式下具有恒定的电荷注入,通过调整偏置调整输入可以将基座电压归零。内部包含一个保持电容器,可以通过外加电容来改进放电速率,但会牺牲一定的采集时间。
    应用领域:
    - 精密数据采集系统
    - 数模转换器消隐
    - 自动零电路
    - 峰值检测

    技术参数


    - 增益(直流): 2 x 10^6 V/V
    - 采集时间: 1.0µs(±0.01%)
    - 漂移率: 0.08µV/µs(+25°C),17µV/µs(全温范围)
    - 快门时间: 25ns
    - 保持误差: 5mV(见术语表)

    产品特点和优势


    HA-5320 的主要优势在于其高速度和高精度。通过其集成的模拟开关和积分器,能够在保证高精度的同时实现快速的数据采集。其独特的虚拟接地功能使得在整个输入/输出电压范围内,保持电容器上的电荷注入是恒定的。通过调整偏置调整输入,可以有效地消除由于电荷注入导致的基座电压。这种设计非常适合需要高精度数据采集的应用,如自动零电路和峰值检测。

    应用案例和使用建议


    典型应用:
    HA-5320 可以被连接成单位增益非反相放大器,这是其最广泛使用的配置之一。作为快速逐次逼近型模数转换器的输入设备,能够提供很高的吞吐量。同时,通过调整偏置调节电位器,可以将保持步长误差调整到零,从而实现12位精确的输出。
    使用建议:
    为了获得最佳性能,建议在 PCB 上采用带地平面的设计,并且在每个电源端口和供电地之间安装旁路电容器。确保信号地和供电地直接连接到系统的相应地平面。此外,如果需要减少保持模式下的输出噪声,可以在针脚8与地之间连接一个噪声带宽电容器。

    兼容性和支持


    兼容性:
    HA-5320 支持 TTL 兼容数字输入,便于与现有的 TTL 逻辑电路集成。封装包括 CERDIP 和 SOIC 两种,其中 SOIC 封装为无铅材料。
    支持和维护:
    Intersil 提供了详细的技术文档和支持服务,包括应用笔记和故障排除指南。关于产品可靠性报告也可以在官方网站上获取。

    常见问题与解决方案


    常见问题及解决方法:
    - 问题:如何处理过高的输出电流?
    - 解决方法: 确保外部负载不会超过 HA-5320 的最大额定输出电流,一般情况下不应超过 ±20mA。如果确实需要更高的电流输出,请考虑使用外部缓冲器。

    - 问题:如何减小漂移误差?
    - 解决方法: 选择合适的保持电容器,优先考虑使用聚苯乙烯电容器,适合操作温度范围高达 +85°C。对于更高温度的操作,可以使用聚四氟乙烯或玻璃介质电容器。

    总结和推荐


    总结:
    HA-5320 在高速数据采集系统中的表现非常出色,具有极高的精度和速度。其独特的虚拟接地设计使其在保持模式下能够保持恒定的电荷注入,通过简单的偏置调整即可校正基座电压。该产品适用于需要高精度测量的多种应用场合,如自动零电路和峰值检测。
    推荐:
    基于其卓越的性能和广泛应用潜力,强烈推荐 HA-5320 用于高精度数据采集系统的设计。无论是工业控制、自动化测试还是科研设备,HA-5320 都能提供可靠而稳定的性能。

HA9P5320-5ZX96参数

参数
通道数量 -
最大工作供电电压 20V
每个通道的输出电流 10mA
典型压摆率 45V/μs
CMRR - 共模抑制比 -
-3db带宽 600KHz
最小工作供电电压 -
典型增益带宽 2MHz
典型供电电流 11mA
Vos - 输入偏置电压 500μV
电流 - 输入偏置 100nA
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HA9P5320-5ZX96厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

HA9P5320-5ZX96数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 特殊用途放大器 RENESAS ELECTRONICS HA9P5320-5ZX96 HA9P5320-5ZX96数据手册

HA9P5320-5ZX96封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 38.038 ¥ 317.6173
2000+ $ 38.038 ¥ 317.6173
3000+ $ 38.038 ¥ 317.6173
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 317617.3
