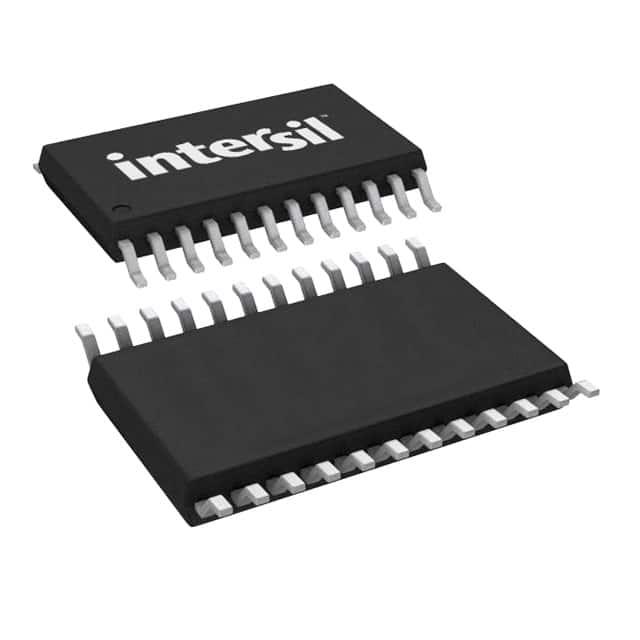

ISL26102AVZ

产品分类: 模数转换器(ADC)
产品描述: 5V 4Ksps 24bit 2 24 SPI Differential 2.7V~5.25V Sigma-Delta TSSOP-24 贴片安装
供应商型号: ISL26102AVZ-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 模数转换器(ADC) ISL26102AVZ

ISL26102AVZ概述


    产品简介


    ISL26102和ISL26104低噪声24位Delta Sigma ADC
    ISL26102和ISL26104是两款高性能的模拟数字转换器(ADC),提供低噪声可编程增益放大器(PGA)以及24位Delta-Sigma模数转换器。ISL26102提供两个差分通道输入,而ISL26104则提供四个。这些ADC适用于多种工业和汽车领域的应用,如称重系统、温度监控和控制、负载安全系统及工业过程控制等。

    技术参数


    - PGA增益范围: 1到128
    - 输入噪声: 7nV/√Hz(PGA = 128)
    - 线性误差: 0.0002% FSR
    - 输出字速率: 最高可达4kSps
    - 电源电压: +5V模拟供电和+2.7V到+5V数字供电
    - 封装: 24引脚TSSOP(ISL26102),28引脚TSSOP(ISL26104)
    - 静电放电保护: 7.5kV HBM

    产品特点和优势


    ISL26102和ISL26104具有以下独特功能和优势:
    - 低噪声: 在PGA=128时达到7nV/√Hz的低噪声水平,适用于要求极高精度的应用。
    - 高增益: 支持从1到128的增益选择,能够处理从±19.5mVFS到±2.5V的不同信号范围。
    - 宽温范围: 能够在-40°C到+105°C的极端环境下稳定工作,适合于工业和汽车环境。
    - 高输入阻抗: 允许直接连接传感器,如桥式负载传感器,确保测量精度。

    应用案例和使用建议


    应用案例
    - 称重系统: ISL26102和ISL26104可以直接连接到负载桥传感器上,提供精确的重量测量。
    - 温度监控和控制: 多通道输入可以用于同时监测多个温度点,实现复杂的温度控制。

    使用建议
    - 信号预处理: 由于输入噪声较低,建议在接入ADC之前对信号进行适当的滤波和调理。
    - 参考电压设置: 为了充分利用24位的分辨率,建议将参考电压设置为+5V,以获得更大的动态范围。


    兼容性和支持


    ISL26102和ISL26104可以通过外部时钟源、外部晶体或内部振荡器工作。它们支持简单的串行接口,便于集成到现有系统中。厂商提供了详细的文档和技术支持,包括相关应用笔记和评估板,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接口通信不稳定 | 确认所有接地端正确连接,检查接口引脚定义。 |
    | 转换精度不足 | 检查参考电压设置,确保参考电压稳定。 |
    | 无法正常进入低功耗模式 | 确认“PDWN”引脚设置为正确的低电平状态。 |

    总结和推荐


    ISL26102和ISL26104是一款高性能、高精度的24位Delta Sigma ADC,在工业和汽车领域有着广泛的应用前景。它们的低噪声、宽增益范围和宽温工作范围使其成为众多高级应用的理想选择。尽管价格可能较高,但考虑到其优异的性能和可靠性,我们强烈推荐在需要高精度和稳定性的应用中使用ISL26102和ISL26104。

ISL26102AVZ参数

参数
接口类型 SPI
输入类型 Differential
采样率 4Ksps
电压 - 电源,数字 2.7V~5.25V
通道数 2
电压-电源,模拟 5V
信噪比 -
位数 24
分辨率 24bit
架构 Sigma-Delta
通用封装 TSSOP-24
安装方式 贴片安装
零件状态 在售
包装方式 管装

ISL26102AVZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL26102AVZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模数转换器(ADC) RENESAS ELECTRONICS ISL26102AVZ ISL26102AVZ数据手册

ISL26102AVZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.6688 ¥ 97.6533
10+ $ 10.7245 ¥ 89.7505
124+ $ 9.0573 ¥ 75.7984
310+ $ 8.6127 ¥ 72.0779
558+ $ 8.0571 ¥ 67.4278
1054+ $ 7.3903 ¥ 61.8475
库存: 283
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 97.65
直接购买
加入购物车
