UPC4064G2-A

产品分类: 运算放大器
产品描述: Renesas Electronics 运算放大器, 四通道, SOP封装, 双电源, 表面贴装, 14引脚
供应商型号: J-NEC1-0055926
供应商: Chip1stop
标准整包数: 1

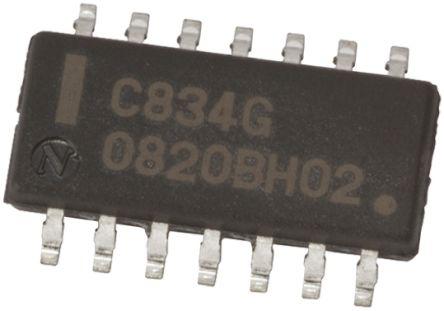

RENESAS ELECTRONICS 运算放大器 UPC4064G2-A

UPC4064G2-A概述


    产品简介


    产品名称:μPC4064
    产品类型:双极型模拟集成电路,低功耗四路运算放大器
    主要功能:低输入偏置电流和低输入失调电流,内置频率补偿,能够在低至±2V的电压下工作,具有短路保护和防静电设计
    应用领域:适用于便携式测量设备、医疗设备(非生命支持)、工业机器人等,也可用于计算机、通信设备等领域

    技术参数


    - 绝对最大额定值:
    - V+ 和 V– 之间的电压:-0.3 到 +36V
    - 差分输入电压:±30V
    - 输入电压:V-0.3 至 V+ +0.3V
    - 输出电压:V-0.3 至 V+ +0.3V
    - C 封装的最大功耗:570mW
    - G2 封装的最大功耗:550mW
    - 输出短路持续时间:无限
    - 操作环境温度:-20°C 至 +80°C
    - 存储温度:-55°C 至 +125°C
    - 推荐操作条件:
    - 供电电压:±2 至 ±16V
    - 输出源电流:5mA
    - 输出吸收电流:3.5mA
    - 负载电容:100pF
    - 电气特性(在 TA=25°C, V±=±15V 下):
    - 输入失调电压:±2 至 ±10mV
    - 输入失调电流:±5 至 ±50pA
    - 输入偏置电流:10 至 100pA
    - 大信号电压增益:3000 至 9000
    - 供电电流:800 至 1000μA
    - 共模抑制比:70 至 90dB
    - 电源电压抑制比:70 至 90dB
    - 输出电压摆幅:±12V 至 +14.0V
    - 共模输入电压范围:±12V 至 +15V
    - 斜率:3V/μs
    - 单位增益频率:1MHz

    产品特点和优势


    - 低功耗:典型供应电流为800μA,适合于手提式测量设备;
    - 高输入阻抗:采用J-FET输入级,实现极低的输入偏置和失调电流;
    - 低电压操作:最低可操作在±2V电压环境下;
    - 内置频率补偿:确保稳定的性能表现;
    - 输出短路保护:具备强大的保护功能,提升系统的可靠性和稳定性;
    - 适用广泛:应用于多种场合,如便携式设备、医疗设备、工业自动化设备等。

    应用案例和使用建议


    - 便携式测量设备:如万用表、示波器等,需关注电源电压波动对系统的影响;
    - 医疗设备:如血氧仪、心电图机等,建议实施冗余设计以保障设备稳定运行;
    - 工业自动化:如传感器接口电路,需注意负载电容的选择以避免信号失真。
    使用建议:
    - 在选择电源时,确保电源纹波小,以免影响放大器的工作精度;
    - 连接负载时,应注意电容大小以防止输出电压不稳定;
    - 在设计电路时,考虑外部频率补偿电路的加入以进一步提高稳定性。

    兼容性和支持


    - 兼容性:适用于各类便携式及医疗设备,且已通过相关质量认证;
    - 支持:提供全面的技术文档和支持服务,如遇到问题可联系Renasaes销售办公室。

    常见问题与解决方案


    - 问题1:输出电压不稳定
    解决方案:检查输入电压和电源状态,确认输入信号和电源稳定;调整负载电容大小,以改善输出电压的稳定性;
    - 问题2:放大器噪声大
    解决方案:检查电路接地情况,适当增加滤波电容或更换噪声更低的元件;
    - 问题3:工作温度范围受限
    解决方案:根据具体使用环境选择合适的封装类型,并采取相应的散热措施。

    总结和推荐


    μPC4064是一款高性能的低功耗四路运算放大器,具有低输入偏置电流、高输入阻抗等特点,特别适合于便携式测量设备和医疗设备等领域。在选择供电电压和负载电容时需谨慎,以确保放大器的性能稳定。总体来看,该产品在市场上具有较高的性价比和竞争力,推荐在各种应用中选用。

UPC4064G2-A参数

参数
最小工作供电电压 -
最大工作供电电压 -
每个通道的输出电流 -
通道数量 4
-3db带宽 -
电路数 -
典型供电电流 -
关闭 -
典型压摆率 3V/μs@ ±15V
Vos - 输入偏置电压 10mV@ ±15V
典型输入噪声电压密度 30nV/rtHz@ ±15V
输出类型 -
CMRR - 共模抑制比 -
典型增益带宽 1MHz
放大器类型 -
电流 - 输入偏置 100pA@ ±15V
长*宽*高 10.2mm*4.4mm*1.49mm
通用封装 SOP
安装方式 贴片安装

UPC4064G2-A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

UPC4064G2-A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 运算放大器 RENESAS ELECTRONICS UPC4064G2-A UPC4064G2-A数据手册

UPC4064G2-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.087 ¥ 26.0852
10+ $ 1.5015 ¥ 12.6877
50+ $ 1.3 ¥ 11.5343
100+ $ 1.06 ¥ 9.4049
库存: 108
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 26.08
