ISL76534ARXZ-T7A

产品分类: 多媒体放大器
产品描述: 6.3V 3.6V 5MHz QFN-28 贴片安装,黏合安装
供应商型号: 968-ISL76534ARXZ-T7A
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 多媒体放大器 ISL76534ARXZ-T7A

ISL76534ARXZ-T7A概述


    产品简介


    ISL76534 Ultra-Low Power 14-Channel Programmable Gamma Buffer with Integrated EEPROM
    ISL76534 是一款专为 TFT-LCD 设计的超低功耗可编程伽玛缓冲器,集成 EEPROM。这款集成电路主要用于生成 TFT-LCD 显示屏所需的参考电压,确保显示质量。其核心功能包括 14 通道的伽玛参考电压生成,每个通道具有 10 位分辨率和缓冲输出,以及单通道 VCOM 校准器。ISL76534 的主要应用领域包括汽车信息娱乐显示、中央信息显示屏、智能后视镜、仪表盘显示器和 TFT-LCD 显示器。

    技术参数


    - 工作电源电压:AVDD(6.3V 至 19V),AVDDAMP(4.5V 至 AVDD),DVDD(2.25V 至 3.6V)
    - 输出电流:每通道最大 60mA(OUT1-OUT14),VCOM 输出最大 100mA(OUTCOM)
    - 参考电压范围:REFIN 至 GND(5V 至 AVDD)
    - 总输出电流:各通道总和不超过 250mA
    - 电源拒绝比 (PSRR):典型值 75dB
    - 耐温范围:-40°C 至 +105°C

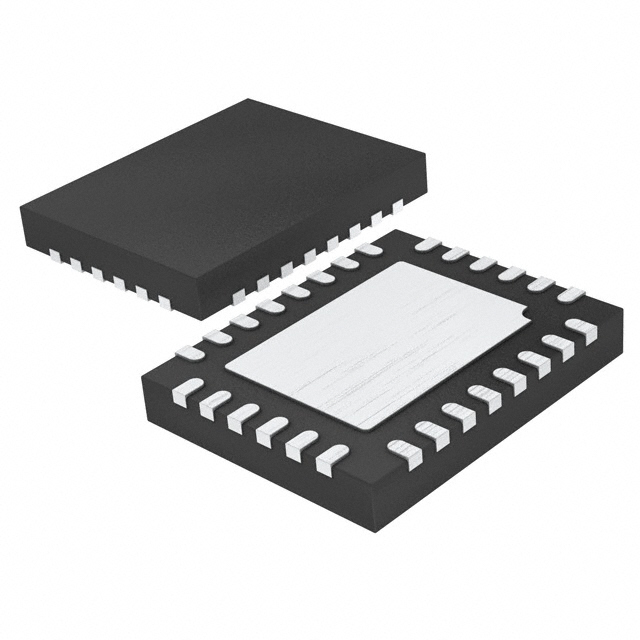

    - 封装形式:28 引脚 X2QFN(4mm x 5mm)

    产品特点和优势


    ISL76534 通过集成 EEPROM 存储所有参考电压数据,简化了 TFT-LCD 显示屏的设计。其独特的特点是超低功耗,适合车载应用,且具备高输出电流 VCOM 放大器和出色的电源拒绝比(PSRR)。此外,ISL76534 拥有 20 年数据保留能力和 10,000 写入周期的耐久性,确保长期稳定运行。其紧凑的封装设计(厚度仅 0.4mm)使其成为空间受限应用的理想选择。

    应用案例和使用建议


    ISL76534 在汽车行业中得到广泛应用,如车载显示屏和仪表板。这些应用需要高可靠性且对功耗要求严格的电子组件。为了优化系统性能,建议遵循数据手册中的建议,在各引脚附近安装适当的去耦电容以保证稳定性。此外,确保 AVDD 和 DVDD 电源的正确连接,并保持 SDA 和 SCL 信号线的阻抗匹配,以确保 I2C 通信的可靠性和高速度。

    兼容性和支持


    ISL76534 支持广泛的电源电压范围和 I2C 接口标准,确保与多种控制器和处理器的兼容性。Intersil 提供详细的技术文档和支持服务,以帮助开发人员理解和使用该芯片。

    常见问题与解决方案


    1. 问题:如何设置 I2C 地址?
    - 解决方案:通过连接 A0 引脚来配置 7 位 I2C 地址。默认地址为 0x74;若要更改地址,需外部上拉 A0 引脚到高电平。

    2. 问题:如何保护 EEPROM 数据不被误写?
    - 解决方案:将 WP 引脚接地即可激活写保护功能,防止 I2C 数据意外写入 EEPROM 中。

    总结和推荐


    ISL76534 是一款专为高性能 TFT-LCD 设计的伽玛缓冲器,集成了 EEPROM 和 VCOM 放大器,具备卓越的性能和稳定性。其超低功耗和紧凑设计使其在汽车和其他需要高可靠性电子设备的应用中表现出色。对于需要高精度伽玛参考电压的应用,强烈推荐使用 ISL76534。该产品不仅满足了现代显示器对高画质的需求,还提供了卓越的温度稳定性和长寿命。总之,ISL76534 是一款值得信赖的高性能电子元件。

ISL76534ARXZ-T7A参数

参数
-3db带宽 5MHz
音频-负载阻抗 -
最大工作供电电压 3.6V
最小工作供电电压 6.3V
THD + 噪声 -
输出类型 -
放大器类型 -
最大输出功率 -
通用封装 QFN-28
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL76534ARXZ-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL76534ARXZ-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 多媒体放大器 RENESAS ELECTRONICS ISL76534ARXZ-T7A ISL76534ARXZ-T7A数据手册

ISL76534ARXZ-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.0495 ¥ 59.5683
10+ $ 6.061 ¥ 51.2154
25+ $ 5.7348 ¥ 48.4591
100+ $ 4.8708 ¥ 41.1583
250+ $ 3.6612 ¥ 30.9371
500+ $ 3.234 ¥ 27.3273
1000+ $ 3.0555 ¥ 25.819
2500+ $ 3.003 ¥ 25.3754
库存: 45
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 59.56
