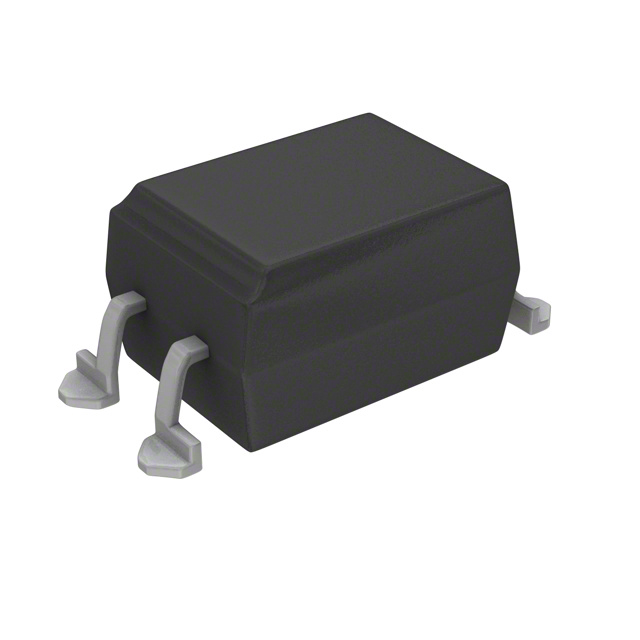

PS2502L-1-A

产品分类: 隔离器
产品描述: 1 4-SMD 贴片安装
供应商型号: MMU-PS2502L-1-A-58ZC3B-VQFFBV
供应商: 海外现货
标准整包数: 1934
RENESAS ELECTRONICS 隔离器 PS2502L-1-A

PS2502L-1-A概述

    高隔离电压达林顿晶体管型光耦合器 — PS2502-1、-4、PS2502L-1、-4

    1. 产品简介


    PS2502-1、-4 和 PS2502L-1、-4 是一种光耦合器,集成了砷化镓发光二极管和一个双极型硅达林顿连接光电晶体管。这些器件用于电源供应、电话/FAX、工厂自动化/办公自动化设备以及可编程逻辑控制器等领域。PS2502-1、-4 采用塑料双列直插封装(DIP),而 PS2502L-1、-4 为表面贴装型(Gull-wing 引脚弯曲)。

    2. 技术参数


    - 反向电压(Diode Reverse Voltage): 6 V
    - 正向电流(Forward Current (DC)): 80 mA/通道
    - 功率耗散(Power Dissipation): 150 mW/通道
    - 峰值正向电流(Peak Forward Current): 1 A/通道
    - 集电极-发射极电压(Collector to Emitter Voltage VCEO): 40 V
    - 发射极-集电极电压(Emitter to Collector Voltage VECO): 6 V
    - 集电极电流(Collector Current IC): 200 mA/通道
    - 隔离电压(Isolation Voltage BV): 5000 Vr.m.s.
    - 操作环境温度(Operating Ambient Temperature TA): -55°C 至 +100°C
    - 存储温度(Storage Temperature Tstg): -55°C 至 +150°C

    3. 产品特点和优势


    - 高隔离电压:5000 Vr.m.s.,确保了在高压环境下的可靠性和安全性。
    - 高电流传输比(CTR):典型值为2000%,适用于需要高信号传递效率的应用场合。
    - 高速开关:典型的上升时间(tr)和下降时间(tf)均为100μs,适合高频应用。
    - 无铅环保:符合环保标准,对环境友好。
    - UL认证:通过安全标准认证,增加应用的安全性和可靠性。

    4. 应用案例和使用建议


    - 电源供应:适用于各种电源电路,确保电源转换过程中的信号隔离。
    - FA/OA设备:工业自动化和办公自动化系统中,用于信号隔离。
    - PLC:可编程逻辑控制器中的输入输出接口,提高系统的可靠性和稳定性。
    使用建议:
    - 在设计电源转换器时,确保负载电阻和电压条件符合器件规格要求。
    - 在安装过程中遵循推荐的焊接条件,避免过热损坏。

    5. 兼容性和支持


    - 兼容性:PS2502-1、-4 和 PS2502L-1、-4 与其他同类产品具有良好的兼容性,可以方便地替换。
    - 支持:制造商提供详细的焊接指导和注意事项,确保用户能够正确安装和使用这些器件。

    6. 常见问题与解决方案


    - Q: 设备在启动时出现异常
    - A: 检查输入和输出之间的电压是否突然施加,如果是,可能需要调整电路设计以防止瞬态电压引起的干扰。
    - Q: 焊接后出现焊接不良
    - A: 重新检查焊接条件是否符合规范,确保温度和时间控制在推荐范围内。

    7. 总结和推荐


    PS2502-1、-4 和 PS2502L-1、-4 是一款高性能、高可靠性的光耦合器,广泛适用于多种工业和自动化应用。其高隔离电压、高电流传输比和高速开关性能使其在多个应用领域中表现出色。推荐在需要高度信号隔离和快速响应的应用中使用。

PS2502L-1-A参数

参数
数据速率 -
通道数量 1
通用封装 4-SMD
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 管装

PS2502L-1-A厂商介绍
