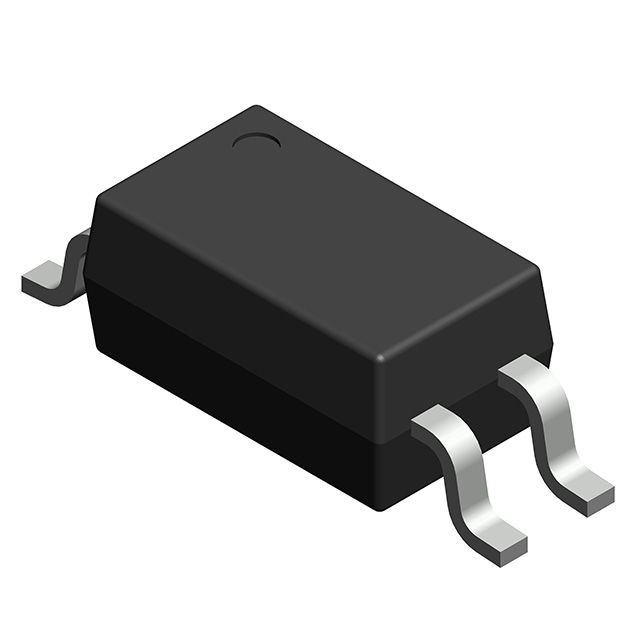

PS2801C-1-V-F3-A

产品分类: 隔离器
产品描述: 1 SSOP-4 贴片安装,黏合安装
供应商型号: 3381494
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 隔离器 PS2801C-1-V-F3-A

PS2801C-1-V-F3-A概述


    产品简介


    PS2801C-1 和 PS2801C-4 高隔离电压SSOP光电耦合器
    PS2801C系列是光耦合隔离器,包含一个GaAs发光二极管和一个NPN硅光电晶体管,适用于高密度应用,以实现卓越的成本性能比。这种封装具有屏蔽效果,可以有效切断环境光线。该系列产品主要用于各种工业控制和测量应用。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 正向电流(直流) | IF 30 mA/ch|
    | 反向电压 | VR 6 V |
    | 功耗降额 | ∆PD/°C | 0.6 | 0.8 mW/°C|
    | 峰值正向电流 | IFP 0.5 | A/ch |
    | 集电极-发射极电压 | VCEO | 80 V |
    | 发射极-集电极电压 | VECO | 5 V |
    | 集电极电流 | IC 30 mA/ch|
    | 隔离电压 | BV 2500 | Vrms |
    | 工作环境温度 | TA | -55 100 | °C |
    | 存储温度 | Tstg | -55 150 | °C |

    产品特点和优势


    1. 高隔离电压:提供高达2500 Vrms的隔离电压,确保在高压环境中稳定运行。
    2. 小而薄的封装:采用4.16针SSOP封装,引脚间距为1.27mm,适合高密度安装。
    3. 环保无铅:符合RoHS标准,确保对环境友好。
    4. 安全认证:UL、CSA和BSI认证,确保产品符合国际安全标准。
    5. 宽温范围:可在-55°C至+100°C的工作温度范围内稳定工作。

    应用案例和使用建议


    应用案例
    - 可编程逻辑控制器:用于信号隔离,增强系统的抗干扰能力。
    - 测量仪器:用于电信号传输时的电气隔离,提高精度。
    - 电源:在高电压电路中用于信号隔离,防止高压对低电压电路的影响。
    - 混合集成电路:用于信号隔离和保护,增强系统可靠性。
    使用建议
    - 热管理:在高温环境下使用时,注意散热,避免过热损坏。
    - 环境防护:避免在潮湿和高温环境中长时间存放,以防器件损坏。
    - 电路设计:在设计电路时,考虑反向电压和峰值正向电流的影响,选择合适的元件。

    兼容性和支持


    - 兼容性:与现有系统和其他电子元器件良好兼容,方便集成。
    - 技术支持:提供详细的安装和使用说明,同时有专业的技术支持团队随时待命,解决用户问题。

    常见问题与解决方案


    1. 过热问题
    - 解决方案:确保良好的散热条件,如使用散热片或增加通风。

    2. 信号失真问题
    - 解决方案:检查接线是否正确,调整电路设计以减少干扰。

    3. 隔离电压不足
    - 解决方案:确认电路设计符合要求,选择合适的元件并正确安装。

    总结和推荐


    PS2801C系列光电耦合器凭借其出色的隔离性能和宽温范围,适用于多种工业应用场景。其环保无铅的特点和多样的安全认证使其在市场上具有较强的竞争力。我们强烈推荐这款产品,尤其是在需要信号隔离和高压防护的应用场景中。建议在使用过程中严格按照规范操作,以确保长期稳定运行。

PS2801C-1-V-F3-A参数

参数
数据速率 -
通道数量 1
通用封装 SSOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

PS2801C-1-V-F3-A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

PS2801C-1-V-F3-A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 隔离器 RENESAS ELECTRONICS PS2801C-1-V-F3-A PS2801C-1-V-F3-A数据手册

PS2801C-1-V-F3-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.3225
10+ ¥ 3.8771
25+ ¥ 3.4056
50+ ¥ 3.2746
100+ ¥ 2.934
500+ ¥ 2.934
库存: 4398
起订量: 13 增量: 0
交货地:
最小起订量为:10
合计: ¥ 38.77
