PS2562L-1-F3-A

产品分类: 隔离器
产品描述: 1 4-SMD 贴片安装,黏合安装
供应商型号: 10B-3267389-34
供应商: 国内现货
标准整包数: 1

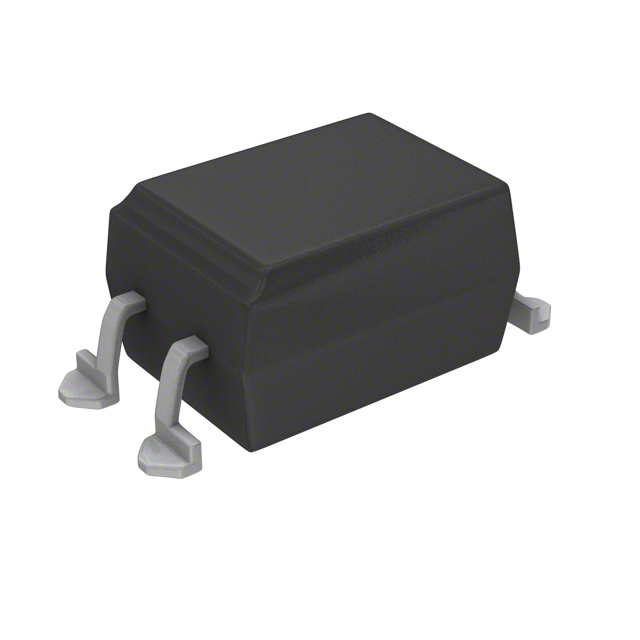

RENESAS ELECTRONICS 隔离器 PS2562L-1-F3-A

PS2562L-1-F3-A概述


    产品简介


    PS2562-1 系列光电耦合器概述
    产品类型:光电耦合器
    主要功能:将光信号转换为电信号,并实现电气隔离。
    应用领域:广泛应用于电源管理、电话/FAX系统、工厂自动化(FA)/办公自动化(OA)设备及可编程逻辑控制器(PLC)等领域。

    技术参数


    工作电压
    - 二极管反向电压 \( VR \): 6V
    - 二极管正向电流 (DC): 80mA
    - 二极管功耗: 150mW (随温度变化率: 1.5mW/°C)
    - 二极管峰值正向电流 \( I{FP} \): 1A
    晶体管参数
    - 晶体管集电极-发射极电压 \( V{CEO} \): 40V
    - 晶体管发射极-集电极电压 \( V{ECO} \): 6V
    - 晶体管集电极电流 \( IC \): 200mA (随温度变化率: 2.0mW/°C)
    - 晶体管功耗: 200mW
    - 隔离电压 \( BV \): 5000 Vr.m.s.
    工作环境
    - 操作环境温度 \( TA \): -55°C to +100°C
    - 存储温度 \( T{STG} \): -55°C to +150°C

    产品特点和优势


    高隔离电压:5000Vr.m.s.,确保在高压环境下的稳定运行。
    高电流传输比:典型值为2000%,增强信号传输效率。
    高速开关:开关时间仅为100μs,适合高速信号处理。
    安全认证:包括UL、CSA、BSI、SEMKO等多个国际安全标准认证。

    应用案例和使用建议


    应用案例:
    - 电源管理:用于隔离直流电源,提高系统稳定性。
    - 电话/FAX系统:提供信号隔离,提高通信质量。
    - FA/OA设备:实现信号隔离,提升设备可靠性。
    - 可编程逻辑控制器(PLC):保证信号传输的可靠性和稳定性。
    使用建议:
    - 在设计时,需要考虑到工作环境的温度范围,以避免过热影响性能。
    - 确保信号路径的清晰,减少杂波干扰。
    - 使用合理的电路设计,避免过压和过流对器件的损坏。

    兼容性和支持


    兼容性:PS2562-1系列光电耦合器适用于多种封装形式,包括塑料DIP、表面贴装型和长爬电距离型,可以适应不同的安装需求。
    支持:厂商提供了详细的安装指南和技术支持,确保客户能够正确使用和维护产品。

    常见问题与解决方案


    问题1:如何处理静电防护?
    解决方案:在处理过程中,需要采取防静电措施,如佩戴防静电手套和使用防静电工作台。
    问题2:焊接过程需要注意哪些事项?
    解决方案:建议采用红外回流焊,保持峰值回流温度不超过260°C,且时间不超过10秒。同时,确保使用低氯含量的助焊剂(最大氯含量0.2wt%)。
    问题3:长期使用后,CTR降解如何处理?
    解决方案:定期检查CTR值,如果发现明显下降,可以考虑更换新的光电耦合器。

    总结和推荐


    综合评估:
    PS2562-1系列光电耦合器具备优异的电气特性和强大的隔离能力,是电源管理和工业控制系统的理想选择。它不仅满足了苛刻的工作环境要求,还通过多项安全认证,为用户的设备提供了可靠保障。
    推荐:
    基于其高性能和广泛的适用范围,强烈推荐使用PS2562-1系列光电耦合器。特别是在需要高隔离能力和高速信号传输的应用场景下,它将表现出色。

PS2562L-1-F3-A参数

参数
数据速率 -
通道数量 1
通用封装 4-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PS2562L-1-F3-A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

PS2562L-1-F3-A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 隔离器 RENESAS ELECTRONICS PS2562L-1-F3-A PS2562L-1-F3-A数据手册

PS2562L-1-F3-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.9769
25+ ¥ 7.3088
50+ ¥ 6.5009
100+ ¥ 5.6805
219+ ¥ 5.4533
7000+ ¥ 4.6061
库存: 3371
起订量: 18 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.97
