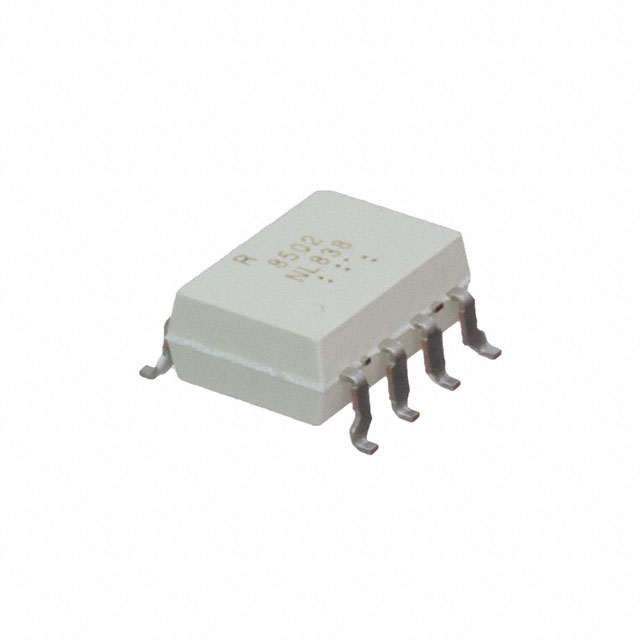

PS8502L3-AX

产品分类: 隔离器
产品描述: Renesas 晶体管输出型光耦, 表面安装, 8针, 翼形,SMT封装
供应商型号: 2347105
供应商: 海外现货
标准整包数: 2
RENESAS ELECTRONICS 隔离器 PS8502L3-AX

PS8502L3-AX概述

    PS8502系列光耦技术手册

    1. 产品简介


    PS8502, PS8502L1, PS8502L2 和 PS8502L3 是由NEPOC系列生产的8引脚高速光耦合器。这些光耦合器集成了高亮度GaAlAs发光二极管(输入侧)和一个PN光电二极管及高速放大晶体管(输出侧)。它们主要用于测量或控制设备的接口,替代继电器和脉冲变压器,用于调制解调器、通信设备和通用逆变器等应用场合。

    2. 技术参数


    以下为关键的技术参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 管芯空气距离 | - | 7 mm | - | 8 mm | -
    | 外部爬电距离 | - | 7 mm | - | 8 mm | -
    | 隔离距离 | - | 0.4 mm | - | 0.4 mm | -
    | 输入正向电流 | IF | - | - | 25 mA | -
    | 输入反向电压 | VR | - | - | 5 V | -
    | 输出电压 | VO | - | - | 35 V | -
    | 输出电流 | IO | - | - | 8 mA | -
    | 功率耗散 | PC | - | - | 100 mW | -
    | 隔离电压 | BV | - | - | 5000 Vrms | -
    | 光耦增益 | CTR | - | - | 15% | -
    | 噪声共模瞬态抑制 | CML | - | - | 15 kV/s | -

    3. 产品特点和优势


    - 长爬电距离:PS8502L1和PS8502L2的最大爬电距离可达8mm,提供了更高的电气隔离水平。
    - 高共模瞬态抑制:高达15kV/s的共模瞬态抑制能力,适合在高压环境中稳定工作。
    - 高供电电压:最大供电电压可达35V,满足多种应用需求。
    - 高速响应:传播延迟时间短,最大为0.8ms,适用于高速信号传输。
    - 高安全标准:符合多项国际认证标准,如UL、CSA、BSI等,确保产品质量和安全性。

    4. 应用案例和使用建议


    PS8502系列光耦合器广泛应用于测量或控制设备中,用于信号隔离,替代传统的继电器和脉冲变压器。具体应用案例包括调制解调器、通信设备以及通用逆变器。在实际使用中,需要确保输入和输出端的布局设计合理,避免信号干扰和噪声。
    使用建议:
    - 在设计电路时,尽量缩短输入端和输出端之间的距离,以减少外部干扰。
    - 使用适当的旁路电容以滤除噪声。
    - 确保电路接地良好,避免信号被干扰。

    5. 兼容性和支持


    PS8502系列光耦合器支持表面贴装(SMD)和插件安装两种方式,兼容性强。制造商提供了详细的技术支持文档和售后服务,确保用户能够顺利集成到现有系统中。

    6. 常见问题与解决方案


    1. 问题:如何处理静电敏感问题?
    解决方案:在操作过程中采取防静电措施,使用防静电包装和运输工具。

    2. 问题:如何选择合适的焊接条件?
    解决方案:参考制造商提供的焊接条件指导,选择适合的焊接温度和时间,确保焊接质量。

    3. 问题:如何确保正确的电路布局?
    解决方案:遵循制造商的推荐布局指南,确保信号线远离电源线和其他干扰源。

    7. 总结和推荐


    PS8502系列光耦合器以其卓越的电气隔离性能、高速响应能力和广泛的适用范围,成为高性能信号隔离的理想选择。适用于各种测量和控制设备,特别是在需要高可靠性信号传输的应用中表现优异。强烈推荐在相关应用中采用该系列产品。

PS8502L3-AX参数

参数
数据速率 1
通道数量 1
长*宽*高 9.25mm*6.5mm*3.5mm
通用封装 8-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装
