首页  >  产品百科  >  PS2501L-1-K-A

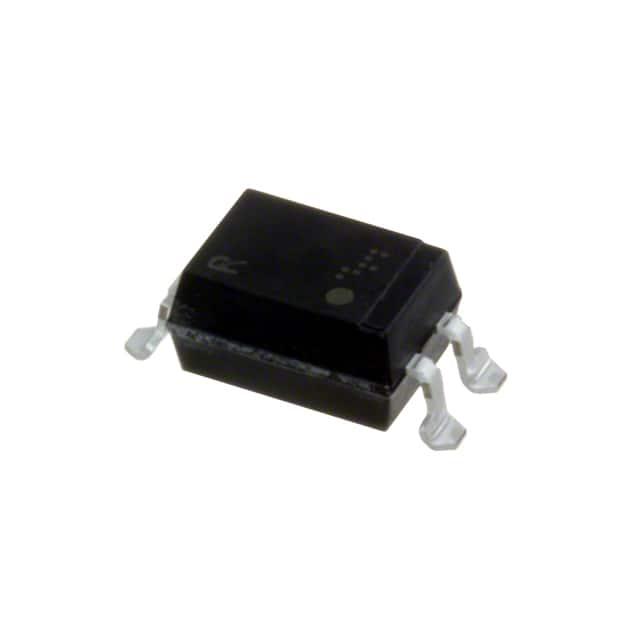

PS2501L-1-K-A

产品分类: 隔离器
产品描述: 1 4-SMD 贴片安装
供应商型号: MIK-PS2501L-1-K-A
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 隔离器 PS2501L-1-K-A

PS2501L-1-K-A概述

    # 光电耦合器技术手册解析

    1. 产品简介


    基本介绍
    光电耦合器(Photocoupler)是一种利用光信号实现电信号隔离的电子元器件。本文所述的产品型号为PS2501-1, -4 和 PS2501L-1, -4,分别提供标准DIP封装和表面贴装型(Lead Bending Type)两种形式。这些光电耦合器广泛应用于电源、电话/传真设备、工厂自动化(FA)及办公自动化(OA)设备、可编程逻辑控制器等领域。
    主要功能与应用领域
    PS2501系列光电耦合器的核心功能是提供高隔离电压和快速开关性能,从而确保信号传输过程中的安全性与稳定性。它们的主要应用包括但不限于:
    - 电源系统中作为信号隔离组件。
    - 电话/传真设备中的信号转换与保护。
    - 工业控制领域中的信号隔离与传输。

    2. 技术参数


    以下是根据技术手册整理出的关键技术规格:
    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 反向电压 | V | 6
    | 正向电流(直流) | mA/ch 80
    | 功率耗散(每通道) | mW/ch | 150 120 |
    | 集电极-发射极电压 | V 80
    | 发射极-集电极电压 | V 7
    | 孤立电压(AC电压,1分钟)| Vrms 5000
    | 开关速度 | us 3(典型值)
    | 光耦合器隔离电阻 | Ω | 10^11
    此外,PS2501系列具有以下特性:
    - 温度范围:工作温度-55℃至+100℃,存储温度-55℃至+150℃。
    - 符合安全标准,如UL认证编号E72422。
    3. 产品特点与优势
    PS2501系列光电耦合器以其卓越的技术指标和广泛的适用性在市场上占据重要地位。其显著特点如下:
    - 高隔离电压:额定隔离电压高达5000Vrms,适合高压环境下的信号隔离需求。
    - 高速响应:典型上升时间为3微秒,下降时间为5微秒,适用于高频信号处理。
    - 多种封装形式:提供DIP和表面贴装两种封装方式,满足不同设计需求。
    - 可靠性高:采用先进的制造工艺,确保长期稳定运行。
    4. 应用案例与使用建议
    应用场景
    PS2501系列光电耦合器常用于需要信号隔离的应用场合,例如:
    - 在工业控制系统中,用于隔离模拟信号以防止干扰。
    - 在通信设备中,作为信号隔离桥接部件。
    使用建议
    为了充分发挥PS2501系列的优点,建议采取以下措施:
    - 确保电路板设计合理,避免过热现象发生。
    - 根据具体应用场景选择合适的封装类型。
    5. 兼容性与支持
    PS2501系列光电耦合器与其他标准电子元器件具有良好的兼容性,适用于多种主流开发平台。此外,Renesas Electronics公司提供了全面的技术支持服务,包括在线文档资源和技术咨询热线。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机瞬间输出异常 | 检查输入电压是否超出规定范围 |
    | 长时间使用后性能下降 | 定期检测并更换老化器件 |
    7. 总结与推荐
    综上所述,PS2501系列光电耦合器凭借其优异的技术性能和多样化的设计灵活性,在众多领域展现出强大的竞争力。强烈推荐此产品用于需要高隔离度和快速响应的应用场景。如果您正在寻找一款高效可靠的光电耦合器解决方案,PS2501系列将是理想的选择。
    以上内容基于所提供的技术手册进行了详细的解析,并结合行业标准给出了专业的评价与建议。希望对您有所帮助!

PS2501L-1-K-A参数

参数
数据速率 -
通道数量 1
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

PS2501L-1-K-A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

PS2501L-1-K-A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 隔离器 RENESAS ELECTRONICS PS2501L-1-K-A PS2501L-1-K-A数据手册

PS2501L-1-K-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.5734 ¥ 13.1851
库存: 10
起订量: 198 增量: 10
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
