71V65903S85PFGI

产品分类: 静态随机存储器(SRAM)
产品描述: 9Mb (512K x 18) 512 k x 18 3.135V 60mA 3.465V Parallel TQFP-100 贴片安装 20mm*14mm*1.4mm
供应商型号: Q-71V65903S85PFGI
供应商: 期货订购
标准整包数: 216

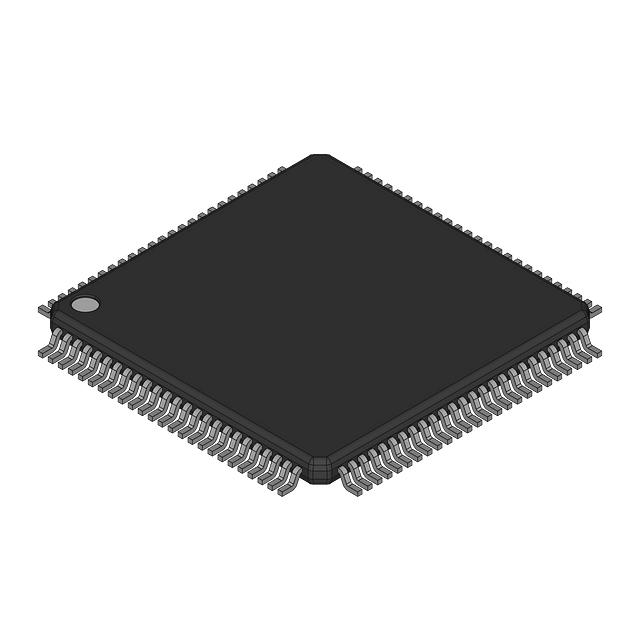

RENESAS ELECTRONICS 静态随机存储器(SRAM) 71V65903S85PFGI

71V65903S85PFGI概述


    产品简介


    IDT71V65703/5903 3.3V Synchronous ZBT™ SRAM
    IDT71V65703/5903 是由Integrated Device Technology, Inc.(IDT)生产的3.3V高性能同步静态随机存取存储器(SRAM),主要应用于高带宽和高速数据传输领域。该系列产品提供了256K x 36和512K x 18两种不同的内存配置,旨在为高性能计算系统提供卓越的数据处理能力。

    技术参数


    - 内存配置: 256K x 36 和 512K x 18
    - 时钟频率: 支持高达100MHz的系统速度,即7.5纳秒的时钟到数据访问时间
    - 总线周转时间: 零总线周转时间(ZBT™),显著提高系统效率
    - 电源电压: 3.3V ±5%
    - 数据输入/输出: 3.3V I/O电源
    - 芯片封装: 100针塑料薄型四扁平封装(TQFP),119球栅阵列(BGA)和165细间距球栅阵列(fBGA)
    - 环境温度范围: 商业温度范围(0°C至+70°C),工业温度范围(-40°C至+85°C)

    产品特点和优势


    - 零总线周转时间(ZBT™): 无需在读写操作之间暂停,大大提高了系统效率。
    - 高性能CMOS工艺: 确保高速度和低功耗。
    - 单R/W控制引脚: 简化了控制逻辑,使得编程和调试更加便捷。
    - 四字突发能力: 支持交织和线性突发模式,增加了数据传输的灵活性。
    - 三芯片使能(Chip Enables): 简化深度扩展,易于集成到多种系统中。

    应用案例和使用建议


    应用案例:
    IDT71V65703/5903 可以用于网络通信设备、高性能计算机、图形处理器等领域,特别是在需要大量快速数据交换的应用中表现出色。
    使用建议:
    1. 在设计电路板时,应确保电源电压稳定,避免电压波动导致的数据传输错误。
    2. 对于突发模式下的数据传输,合理设置LBO引脚,以选择合适的突发顺序(线性或交织)。
    3. 使用外部地址加载(ADV/LD)时,确保时序符合要求,以免造成数据传输错误。

    兼容性和支持


    该产品与其他标准的3.3V SRAM产品具有良好的兼容性,能够轻松替换现有系统中的其他型号SRAM。此外,IDT还提供了详尽的技术文档和支持服务,帮助用户进行产品选型和开发。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法正常读取数据 | 检查VDD和VDDQ供电是否正常,确认OE引脚是否处于低电平。 |
    | 数据传输不稳定 | 检查CLK信号是否稳定,检查R/W信号是否正确。 |
    | 芯片使能(CE)问题 | 确认所有使能引脚(CE1, CE2, CE2)是否正确设置,确保其满足使能条件。 |

    总结和推荐


    IDT71V65703/5903 是一款高性能的3.3V同步SRAM,具备零总线周转时间和多样的突发模式选择,使其成为高速数据处理应用的理想选择。该产品具有出色的性能和稳定性,适用于网络通信和高性能计算等领域。综上所述,我强烈推荐此款产品给那些需要高性能SRAM解决方案的设计工程师们。

71V65903S85PFGI参数

参数
接口类型 Parallel
存储容量 9Mb (512K x 18)
最大供电电流 60mA
最大时钟频率 -
最大工作供电电压 3.465V
最小工作供电电压 3.135V
组织 512 k x 18
数据总线宽度 -
长*宽*高 20mm*14mm*1.4mm
通用封装 TQFP-100
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

71V65903S85PFGI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

71V65903S85PFGI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 71V65903S85PFGI 71V65903S85PFGI数据手册

71V65903S85PFGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
216+ $ 23.177 ¥ 193.528
432+ $ 23.177 ¥ 193.528
648+ $ 23.177 ¥ 193.528
库存: 10000
起订量: 216 增量: 216
交货地:
最小起订量为:216
合计: ¥ 41802.04
