71V2556S133PFGI

产品分类: 静态随机存储器(SRAM)
产品描述: 4.5Mb (128K x 36) 128 k x 36 3.135V 310mA 3.465V 133MHz Parallel TQFP-100 贴片安装 20mm*14mm*1.4mm
供应商型号: 71V2556S133PFGI-ND
供应商: Digi-Key
标准整包数: 1

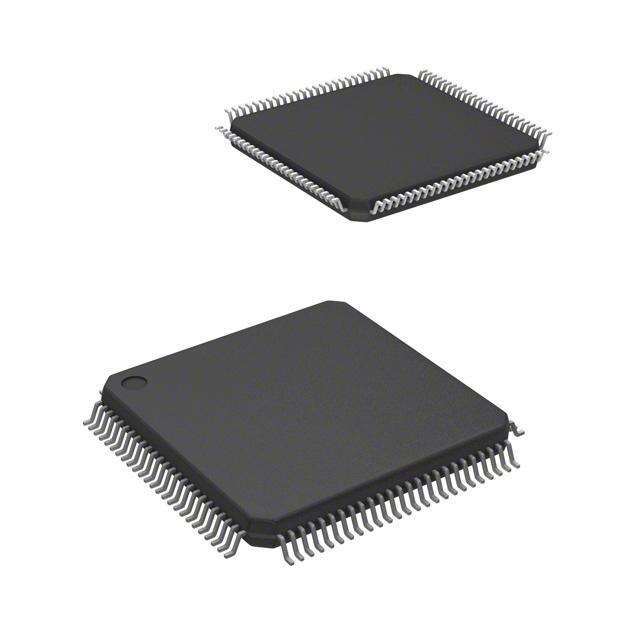

RENESAS ELECTRONICS 静态随机存储器(SRAM) 71V2556S133PFGI

71V2556S133PFGI概述


    产品简介


    IDT71V2556 3.3V 高速同步SRAM
    产品类型: IDT71V2556是一款高速3.3V同步静态随机存取存储器(SRAM),容量为4,718,592位(4.5兆比特)。
    主要功能: 其特色在于零总线周转时间(ZBTTM)功能,消除了在读写之间转换总线时的空闲周期,提高了系统性能。
    应用领域: 主要应用于高性能系统,如网络通信、存储系统、服务器等领域。

    技术参数


    核心供电电压 (VDD): 3.3V ± 5%
    I/O 供电电压 (VDDQ): 2.5V ± 5%
    最大频率: 166 MHz
    工作温度范围: 商业级 -0°C 至 +70°C,工业级 -40°C 至 +85°C
    封装形式: JEDEC标准100针薄型四平扁塑料封装(TQFP)和119球栅阵列(BGA)
    地址输入: A0-A16 (共17位)
    控制信号: 单一R/W信号、CE1、CE2、CE2、OE、CEN、BW1-BW4、ADV/LD、LBO、TMS、TDI、TCK、TDO、TRST、ZB
    数据输入/输出: I/O0-I/O31, I/OP1-I/OP4 (共36位)

    产品特点和优势


    - 零总线周转时间 (ZBTTM): 消除读写之间的死循环周期,提高数据传输效率。
    - 内部同步输出缓冲使能: 无需外部控制OE信号。
    - 单R/W控制引脚: 简化了控制逻辑。
    - 正边沿触发寄存器: 适用于全管道应用。
    - 4字突发能力: 可实现连续的数据读写操作。
    - 个体字节写入选择: 提高了数据写入的灵活性。
    - 三芯片使能: 简化了深度扩展。
    - 低功耗: 在睡眠模式下,可以通过ZZ引脚降低功耗。
    - 可选边界扫描JTAG接口: 符合IEEE 1149.1标准。

    应用案例和使用建议


    应用场景:
    - 网络通信: 在路由器和交换机中用于快速缓存数据包。
    - 存储系统: 用于高速数据访问和临时存储。
    - 服务器: 提供高性能的数据处理支持。
    使用建议:
    - 确保在读写操作期间正确设置R/W和OE信号,以避免数据错误。
    - 在进行大容量数据传输时,利用ZBTTM功能可以显著减少等待时间。
    - 在需要降低功耗时,可以通过将ZZ引脚设置为高电平来进入睡眠模式。

    兼容性和支持


    兼容性: 与IDT公司的其他产品兼容,支持JEDEC标准封装,可以方便地集成到现有系统中。
    支持: 厂商提供详细的文档和技术支持,包括应用指南和开发工具。

    常见问题与解决方案


    问题1: 数据读写过程中出现错误。
    - 解决方法: 检查并确保正确的R/W和OE信号设置,避免输入信号的setup和hold时间不足。
    问题2: 系统在高温环境下运行不稳定。
    - 解决方法: 确保在规定的工业级工作温度范围内使用,或者考虑使用散热措施。
    问题3: 在某些情况下,无法正常启动。
    - 解决方法: 确认所有必要的芯片使能信号正确启用,并检查电源电压是否符合要求。

    总结和推荐


    综合评估:
    - IDT71V2556 作为一款高速同步SRAM,具有零总线周转时间、单R/W控制信号、4字突发能力等独特功能,适用于高性能系统。
    - 其宽泛的工作温度范围和灵活的控制选项使其在不同环境中都能稳定运行。
    推荐使用:
    - 对于需要高速数据传输和低延迟应用的场合,强烈推荐使用IDT71V2556。此外,良好的技术支持和广泛的文档也使得这款产品成为设计工程师的理想选择。

71V2556S133PFGI参数

参数
接口类型 Parallel
存储容量 4.5Mb (128K x 36)
最大供电电流 310mA
最大时钟频率 133MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
组织 128 k x 36
数据总线宽度 -
长*宽*高 20mm*14mm*1.4mm
通用封装 TQFP-100
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

71V2556S133PFGI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

71V2556S133PFGI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 71V2556S133PFGI 71V2556S133PFGI数据手册

71V2556S133PFGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.1768 ¥ 111.344
10+ $ 11.7021 ¥ 98.8826
72+ $ 10.5648 ¥ 89.2726
库存: 72
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 111.34
直接购买
加入购物车
