71V416S10PHGI

产品分类: 静态随机存储器(SRAM)

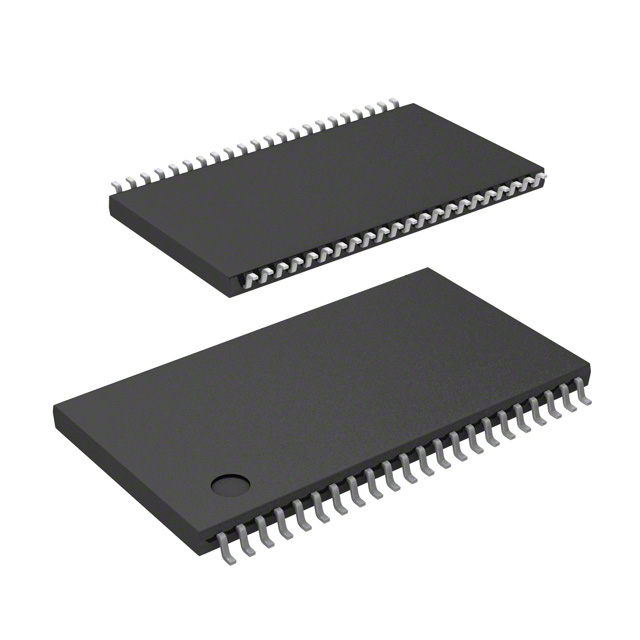

产品描述: Renesas Electronics SRAM, 4Mbit, 44针, 表面贴装安装, 16Bit, TSOP-44封装
供应商型号: 972-71V416S10PHGI
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 静态随机存储器(SRAM) 71V416S10PHGI

71V416S10PHGI概述

    IDT71V416S/IDT71V416L:高性能3.3V CMOS静态RAM

    产品简介


    IDT71V416是IDT公司生产的一款高可靠性的3.3V CMOS静态随机存取存储器(SRAM),具有4,194,304位(256K x 16)的数据存储容量。该产品采用高性能的高可靠性CMOS技术制造,适用于商业和工业温度范围。通过先进的电路设计技术,IDT71V416提供了成本效益高的高速内存解决方案。

    技术参数


    IDT71V416的主要技术参数如下:
    - 存储容量:256K x 16位
    - 速度等级:10/12/15纳秒(NS)
    - 电源电压:3.3V
    - 封装形式:44针塑料小外形封装(SOJ)、44针薄型小外形封装(TSOP)和48球栅阵列(BGA)
    - 温度范围:商业(0°C至+70°C)和工业(-40°C至+85°C)
    - 输出启用时间(tOE):最短5纳秒
    - 地址访问时间(tAA):最短10纳秒
    - 输入泄漏电流(|ILI|):最大5微安(µA)
    - 输出泄漏电流(|ILO|):最大5微安(µA)

    产品特点和优势


    - 高速性能:输出启用时间和地址访问时间分别达到最短5纳秒和10纳秒,保证了高效的数据读取速度。
    - 低功耗:单电源供电(3.3V),通过芯片去选功能实现低功耗。
    - 双向数据接口:I/O引脚直接与LVTTL兼容,方便与多种数字电路接口集成。
    - 灵活的控制信号:芯片选择、字节使能和写入使能引脚提供细致的操作控制。
    - 多封装选项:支持SOJ、TSOP和BGA等多种封装形式,满足不同应用场景的需求。

    应用案例和使用建议


    IDT71V416可以广泛应用于计算机、网络通信、工业自动化等领域。例如,在计算机系统中,它可以用作高速缓存(Cache)来提高系统的响应速度;在工业自动化中,它可以用于数据记录和实时处理。
    使用建议:
    - 在电路设计时,确保所有地址、控制信号正确连接,避免信号干扰。
    - 选用合适的封装类型,如在紧凑空间内优先选择TSOP或BGA封装。
    - 在系统集成时,注意电源噪声对性能的影响,可以通过增加旁路电容等方式降低噪声。

    兼容性和支持


    IDT71V416与各种主流的数字逻辑器件兼容,支持LVTTL接口标准。IDT公司为该产品提供全面的技术支持和售后服务,包括详细的用户手册和技术文档,用户可以随时通过技术支持邮箱sramhelp@idt.com获得帮助。

    常见问题与解决方案


    问题1:系统无法正常读取数据。
    解决方法:检查地址线、控制线连接是否正确,确认电源电压稳定。
    问题2:系统运行时温度异常升高。
    解决方法:增加散热措施,选择工业级产品以适应更宽的工作温度范围。
    问题3:出现数据不稳定现象。
    解决方法:检查是否有信号干扰,适当增加滤波电容或加强屏蔽。

    总结和推荐


    IDT71V416以其高性能、高可靠性和多功能性成为市场上优秀的静态RAM产品。其出色的读取速度、低功耗和多样化的封装形式使其适合于各种复杂的应用场景。无论是计算机系统还是工业自动化设备,IDT71V416都是理想的选择。强烈推荐使用这款产品,以获得卓越的性能和长期稳定性。

71V416S10PHGI参数

参数
最大供电电流 200mA
最大时钟频率 -
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 256 k x 16
数据总线宽度 16bit
接口类型 Parallel
存储容量 512KB
长*宽*高 18.41mm*10.16mm*1mm
通用封装 TSOP-44
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘,管装

71V416S10PHGI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

71V416S10PHGI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 71V416S10PHGI 71V416S10PHGI数据手册

71V416S10PHGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.3615 ¥ 87.5547
10+ $ 9.218 ¥ 76.4759
25+ $ 8.6292 ¥ 72.9167
100+ $ 8.1864 ¥ 69.1751
270+ $ 7.707 ¥ 65.1242
540+ $ 7.1295 ¥ 60.2443
1080+ $ 7.056 ¥ 59.6232
库存: 351
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 87.55
