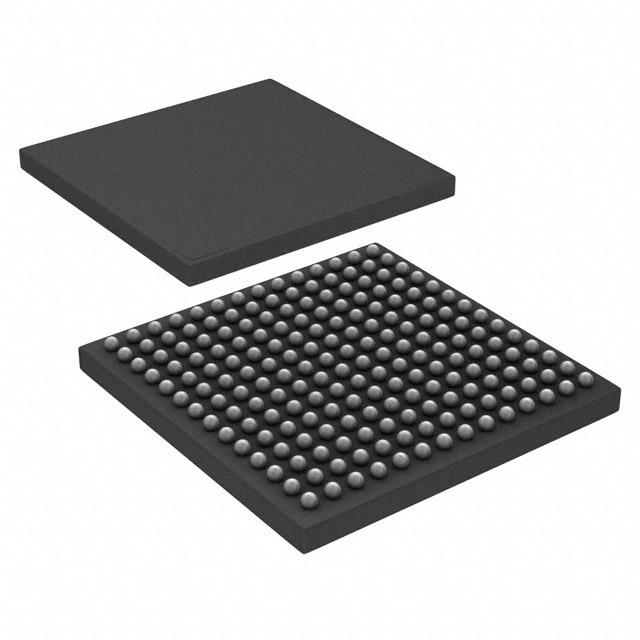

89HPES8T5AZBBCG

产品分类: 其他接口芯片
产品描述: PCI Express Switch I/O Expansion Switch 8Lanes 5 Port 1-CH 196-Pin CABGA Tray
供应商型号: 800-3640-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 89HPES8T5AZBBCG

89HPES8T5AZBBCG概述

    # 高质量电子元器件产品技术文章

    产品简介


    IDT公司的89HPES8T5A是其PRECISE™家族中的一款高性能PCI Express交换芯片。该芯片为一个拥有5个端口的8通道外围设备芯片,专门用于执行PCI Express基础交换功能。它通过上游端口与最多四个下游端口之间提供连接和交换功能,并且支持下游端口之间的切换。这款产品主要用于需要高吞吐量、低延迟的应用场合,如服务器和数据中心等。

    技术参数


    核心特性
    - PCI Express交换:八条2.5Gbps的PCI Express通道。
    - 端口配置:五个交换端口,上游端口为x4,下游端口为x1。
    - 架构:低延迟的直通式交换架构。
    - 最大有效载荷大小:支持最高达256字节的有效载荷大小。
    - 虚拟通道与流量类别:一个虚拟通道,八个流量类别。
    - 兼容性:完全符合PCI Express Base规范修订版1.1。
    其他特性
    - 灵活的配置选项:支持自动车道反转,自动极性反转,可通过串行EEPROM加载设备配置。
    - 后向兼容性:提供PCI兼容的INTx仿真,支持总线锁定。
    - 集成度高:无需外部组件,内部集成了数据包缓冲和排队所需的内存。
    - 可靠性、可用性和可服务性(RAS)特性:支持内部端到端奇偶校验保护,支持ECRC和高级错误报告,兼容热插拔I/O扩展器。
    - 电源管理:采用先进的低功耗设计技术,支持PCI电源管理接口规范,支持高级配置和电源接口规范(ACPI)。
    - 测试与调试特性:内置伪随机比特流生成器,支持多种SerDes测试模式,能读写任何内部寄存器,支持绕过链路训练,提供统计和性能计数器。

    产品特点和优势


    89HPES8T5A以其卓越的性能和广泛的适用性在市场上脱颖而出。其低延迟的直通式交换架构,结合灵活的配置选项,使得它在处理高吞吐量和低延迟需求时表现出色。特别是其具备的内部奇偶校验保护机制和全面的电源管理功能,能够确保数据的完整性和系统的稳定性。此外,其高度集成的设计减少了对外部组件的依赖,简化了系统布局。

    应用案例和使用建议


    应用案例
    该芯片特别适合于需要复杂数据处理能力的系统中,例如服务器、存储设备以及网络基础设施。例如,在图2所示的应用场景中,89HPES8T5A被用来实现I/O扩展,通过其强大的PCIe交换功能连接处理器、内存和南桥,以达到高效的I/O吞吐。
    使用建议
    在使用该芯片时,需注意电源管理和配置选项的设置,以确保最佳性能。建议在进行系统集成前仔细阅读数据手册中的所有配置指南和技术要求。对于涉及热插拔的应用场景,建议启用并正确配置相关热插拔功能,以确保设备安全可靠地运行。

    兼容性和支持


    89HPES8T5A兼容标准的PCI Express接口,并支持通过SMBus接口与外部设备通信。厂商提供了详尽的技术文档和支持服务,包括软件工具、用户指南和客户支持团队,以帮助用户轻松完成安装和调试。

    常见问题与解决方案


    常见问题
    1. 电源管理不正常:这可能是因为配置不当或者外部电源供应不稳定导致的。
    2. 初始化失败:可能是由于外部EEPROM加载错误或者内部配置错误。
    3. 数据传输异常:可能是由于链路训练未成功完成或者内部寄存器设置不正确。
    解决方案
    1. 确认电源稳定,并按照数据手册中的指导进行正确的电源管理设置。
    2. 检查EEPROM的配置数据,确保其正确无误;如有可能,尝试重新加载配置。
    3. 通过数据手册提供的测试工具检查链路训练状态,并手动重置相关寄存器。

    总结和推荐


    总体而言,IDT的89HPES8T5A是一款高性能、高集成度的PCI Express交换芯片,非常适合需要高吞吐量、低延迟的服务器和数据中心应用场景。它的高可靠性、易用性和广泛的支持使其成为市场上同类产品中的佼佼者。对于需要高性能PCIe交换解决方案的用户来说,强烈推荐选择89HPES8T5A。

89HPES8T5AZBBCG参数

参数
长*宽*高 15mm*15mm*1.4mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 托盘

89HPES8T5AZBBCG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

89HPES8T5AZBBCG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS 89HPES8T5AZBBCG 89HPES8T5AZBBCG数据手册
