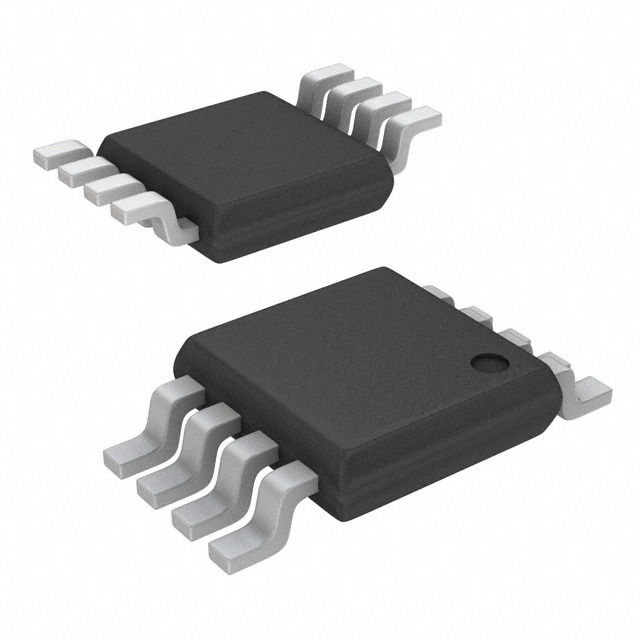

ISL33002IUZ

产品分类: 其他接口芯片
产品描述: Renesas Electronics 缓冲器, CMOS系列, 双通道
供应商型号: 2983853
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 ISL33002IUZ

ISL33002IUZ概述


    产品简介


    ISL33001、ISL33002 和 ISL33003 是意法半导体(STMicroelectronics)推出的三款双通道总线缓冲器。这些器件设计用于扩展 I2C 总线电容,提升数据传输速率,并具有热插拔能力。它们特别适用于电信、数据通信及计算机服务器的机架环境中,也适用于桌面计算机和其他需要进行高速 I2C 数据交换的应用场合。

    技术参数


    | 参数 | 描述 |

    | 供电电压范围 | +2.3V 至 +5.5V |
    | 数据速率 | 支持 >400kHz |
    | 总线电容缓冲 | 超过 400pF |
    | 上升时间加速器 | 减少功耗并改善数据传输率 |
    | 热插拔能力 | 防止数据和时钟线被损坏,当 I2C 设备插入活背板时 |
    | HBM ESD 保护 | 所有引脚提供±6kV 的 HBM ESD 保护,SDA/SCL 引脚提供±12kV 的 HBM ESD 保护 |
    | 启用引脚(ISL33001 和 ISL33003) | 通过逻辑电平控制使能/禁用缓冲器 |
    | 逻辑电平转换(ISL33002 和 ISL33003) | 支持不同电压供电的设备之间的信号电平转换 |
    | 准备就绪引脚(ISL33001) | 表示缓冲器的就绪状态,可用于系统监控和控制 |
    | 加速器禁用引脚(ISL33002) | 通过逻辑电平控制加速器的使能/禁用 |
    | 包装 | 无铅(RoHS 合规),提供 8 脚 SOIC、8 脚 TDFN(3mm x 3mm)和 8 脚 MSOP 封装 |
    | 静态电流 | 正常模式:2.1mA 典型值;关断模式:0.5μA 典型值 |

    产品特点和优势


    - 双向 I2C 兼容缓冲器:该系列器件能够确保 I2C 通信的可靠性。
    - 广泛的供电电压范围:+2.3V 到 +5.5V,适应多种电源需求。
    - 低静态电流和关断电流:提高能效,延长电池寿命。
    - 高水平的静电保护:显著增强设备的可靠性和耐用性。
    - 热插拔能力:减少故障风险,实现安全的系统插入和拔出操作。
    - 逻辑电平转换功能:满足多电压平台间的兼容需求。

    应用案例和使用建议


    ISL33001、ISL33002 和 ISL33003 在各种服务器、数据中心和计算机服务器中被广泛应用。例如,在服务器机架中,它们可以用于增加总线电容以扩展数据传输距离,同时确保高速数据传输的稳定性。具体应用中,根据不同的应用需求选择合适的型号:
    - ISL33001:适用于需要启用/禁用功能且不需要电平转换的应用场景。
    - ISL33002:适合需要电平转换但不需关闭加速器的应用。
    - ISL33003:结合了启用/禁用和电平转换的功能,适用范围更广。

    兼容性和支持


    这些器件完全兼容 I2C 和 SMBus 标准,并且支持开漏/开集线驱动器环境下的时钟拉伸和总线仲裁。制造商提供了详细的技术文档和支持,如评估板用户手册和相关应用指南。如果需要进一步的支持,可以联系意法半导体的技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 检查电源电压是否在正常范围内,确保所有连接正确。 |
    | 启用/禁用功能不起作用 | 确认 EN 引脚的电平是否正确,并检查是否有外部干扰。 |
    | 电平转换异常 | 检查供电电压 VCC1 和 VCC2 是否符合要求。 |
    | 电路无法进入预充电状态 | 确保电路处于正确的启动序列中,检查 UVLO 状态。 |

    总结和推荐


    ISL33001、ISL33002 和 ISL33003 系列器件为 I2C 总线应用提供了卓越的性能,特别是在电信、数据通信和计算机服务器等领域。它们具备宽泛的供电电压范围、高效率和强大的抗干扰能力。此外,它们独特的热插拔能力和高水平的 ESD 保护使其成为这些高可靠性应用的理想选择。因此,强烈推荐这些器件在需要高速、稳定且可靠的 I2C 总线通信的应用场景中使用。

ISL33002IUZ参数

参数
通用封装 MSOP-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

ISL33002IUZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL33002IUZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ISL33002IUZ ISL33002IUZ数据手册

ISL33002IUZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
