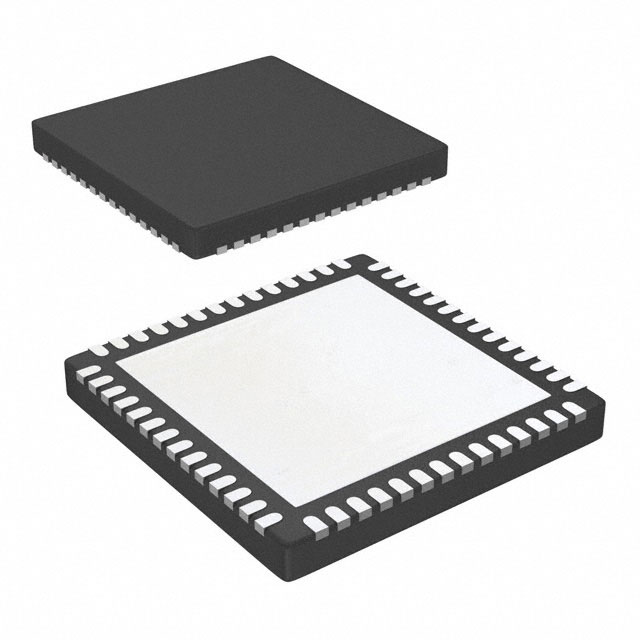

UPD720211K8-611-BAL-A

产品分类: 其他接口芯片
产品描述:
供应商型号: CSJ-ST49450644
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 UPD720211K8-611-BAL-A

UPD720211K8-611-BAL-A概述


    产品简介


    产品类型:
    μPD720211 是一款符合 USB 3.0 规范的双端口 USB 集线器控制器(ASSP)。它旨在实现高速数据传输,并适用于各种需要多个 USB 端口的应用场景。
    主要功能:
    - 支持 USB 3.0、2.0 和低速、全速的通信标准。
    - 具备低功耗技术,支持多种电池充电规范。
    - 具备 SUSPEND 模式,支持USB 3.0 和 2.0 的链路电源管理。
    - 支持两个下游端口。
    - 集成了多个外部组件,适合有限电路板空间的应用。
    应用领域:
    广泛应用于独立集线器、显示器集线器、底座站和集成集线器等场合。

    技术参数


    - 速度数据率: 支持低速(1.5 Mbps)、全速(12 Mbps)、高速(480 Mbps)和超高速(5 Gbps)。
    - 链路电源管理: 支持 USB 3.0(U0/U1/U2/U3)和 USB 2.0(LPM: L0/L1/L2/L3)链路电源管理。
    - 端口配置: 支持两个下游端口。
    - VBUS 控制: 支持个体或全局过流检测、个体或合并电源控制。
    - 系统时钟: 支持 24 MHz 晶体或振荡器输入。
    - 单电源供应: 单一 3.3V 电源供应,集成开关调节器从 3.3V 输入输出 1.05V。
    - 电源监控: 内置 VBUS 监测功能。
    - 封装尺寸: 小型 56 引脚 QFN(8×8)封装。

    产品特点和优势


    - 兼容性广: 与所有版本的 USB 规范完全兼容,100% 兼容业界标准的 USB 3.0 主机控制器。
    - 低功耗设计: 采用低功耗技术,支持 Energy Star 和 EuP 标准。
    - 小封装设计: 高度集成,减少 PCB 布局复杂度。
    - 灵活的配置选项: 可通过引脚配置来适应不同的功能需求。
    - 多功能支持: 支持 USB 充电规范和 SPI 存储器用于可选固件和参数数据。

    应用案例和使用建议


    应用案例:
    - 独立集线器: 在桌面环境中扩展 USB 接口。
    - 显示器集线器: 用于支持多显示器连接。
    - 底座站: 集成多种接口,如以太网、HDMI、USB 等。
    - 集成集线器: 在嵌入式设备中作为集中式 USB 管理解决方案。
    使用建议:
    - 根据实际应用场景选择合适的电源监控选项。
    - 确保外部组件正确连接,尤其是与 VBUS 和电源相关的信号线路。
    - 考虑到不同的应用场景,灵活设置引脚配置来满足具体需求。

    兼容性和支持


    兼容性:
    - 与各种 USB 设备兼容,特别是支持 USB 3.0、2.0 和低速/全速模式。
    - 兼容 USB 充电规范,支持多种移动设备充电。
    厂商支持:
    - 提供详细的技术手册和技术支持文档。
    - 可通过联系厂家获得进一步的技术支持和固件更新。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法识别 USB 端口 | 检查 USB 线缆和连接是否正常。确保 USB 端口已正确配置。 |
    | 过流保护被触发 | 检查外设是否有异常,更换故障设备,调整电源输出。 |
    | 设备供电不足 | 检查电源适配器和电池状态,确认是否满足设备要求。 |

    总结和推荐


    总结:
    μPD720211 是一款高性能的 USB 3.0 集线器控制器,具有广泛的适用范围和强大的功能。它具备低功耗、灵活配置和高集成度等特点,适用于多种应用场景。
    推荐:
    鉴于 μPD720211 的出色表现和广泛应用前景,强烈推荐在需要高速数据传输和多功能 USB 接口的项目中使用此产品。无论是桌面环境还是嵌入式系统,它都是一个理想的选择。

UPD720211K8-611-BAL-A参数

参数
零件状态 在售
包装方式 托盘

UPD720211K8-611-BAL-A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

UPD720211K8-611-BAL-A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS UPD720211K8-611-BAL-A UPD720211K8-611-BAL-A数据手册

UPD720211K8-611-BAL-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
