首页  >  产品百科  >  ZSSC3240CI3W

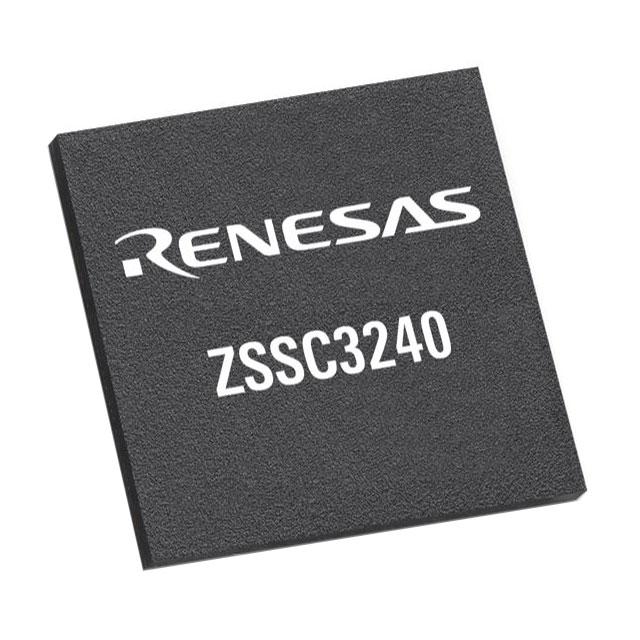

ZSSC3240CI3W

产品分类: 其他接口芯片
产品描述: Sensor and Detector Interface 5.5V I2C/SPI Interface Medical 24-Pin VFQFPN EP T/R
供应商型号: 3437567
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 ZSSC3240CI3W

ZSSC3240CI3W概述

    ZSSC3240 Sensor Signal Conditioner IC

    1. 产品简介


    产品类型:
    ZSSC3240是一款专为高精度放大、数字化和传感器特定校正而设计的信号调节集成电路(SSC),主要用于电阻式传感器信号的处理。
    主要功能:
    - 高精度放大和数字化处理
    - 支持多种传感器信号的补偿
    - 通过内置算法进行温度漂移、非线性校正
    应用领域:
    - 工业自动化
    - 消费电子产品(如HVAC系统)
    - 医疗设备(如血压计)

    2. 技术参数


    技术规格:
    - 供电电压范围: 2.7V至5.5V;外置晶体管时,供电电压范围为5V至48V
    - 工作温度范围: -40°C至125°C
    - 支持的传感器阻值范围: 0.5kΩ至60kΩ
    - 数字接口: SPI、I2C、One-Wire接口(OWI)最大速率可达10MHz
    - 模拟输出: 绝对电压输出(0V至1V或0V至5V)、比例电压输出、电流环输出(4mA至20mA)
    电气特性:
    - 26位数学核心运行校正算法,校准系数存储在可重编程的非易失性内存中
    - 精确的传感器偏移、灵敏度、温度漂移和非线性校正
    工作环境:
    - 宽泛的工作温度范围和电压范围,适应恶劣环境下的应用

    3. 产品特点和优势


    独特功能和优势:
    - 多样的通信接口: 支持SPI、I2C和One-Wire接口,方便不同应用场合的选择
    - 高度集成: 内置温度传感器和可编程模拟前端,简化系统设计
    - 灵活的输出方式: 可提供绝对电压、比例电压及电流环输出
    - 出色的诊断功能: 实现传感器连接、芯片完整性检查等功能,提高系统可靠性
    市场竞争力:
    - 高精度和稳定性使得该产品在工业和医疗等领域具备显著竞争优势

    4. 应用案例和使用建议


    应用场景:
    - 温度传感器、压力传感器和流量传感器等
    - 基于智能传感器的能源高效解决方案
    使用建议:
    - 工业自动化: 在复杂的自动化控制系统中,建议配合外部电压调节器以实现更高的电压需求
    - 医疗设备: 在医疗监测设备中,确保系统的稳定性和准确性至关重要,需定期进行系统诊断和校准

    5. 兼容性和支持


    兼容性:
    - 可与各种桥接传感器、分压器和外部电压源传感器兼容
    支持和维护:
    - 提供详尽的技术文档和快速响应的客户服务,确保用户获得最佳使用体验

    6. 常见问题与解决方案


    常见问题:
    - 问题一: 如何配置SPI通信?
    - 解决方法: 参考技术手册中的SPI配置部分,根据具体需求设置相应的通信模式和参数
    - 问题二: 电流环输出不稳定如何解决?
    - 解决方法: 确保传感器的电源供应稳定,并且合理配置电流环的参数

    7. 总结和推荐


    综合评估:
    - ZSSC3240以其高精度、高灵活性和全面的诊断功能,在众多传感器应用中表现出色,特别是在工业自动化和医疗设备领域。
    推荐:
    - 鉴于其广泛的适用性和强大的功能,强烈推荐在需要高精度传感器信号处理的应用中使用ZSSC3240。

ZSSC3240CI3W参数

参数
通用封装 VFQFN-24(EP)
安装方式 贴片安装,黏合安装
包装方式 卷带包装

ZSSC3240CI3W厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ZSSC3240CI3W数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS ZSSC3240CI3W ZSSC3240CI3W数据手册

ZSSC3240CI3W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27.197
10+ ¥ 26.1091
25+ ¥ 24.3685
50+ ¥ 24.3685
100+ ¥ 23.9333
250+ ¥ 23.4982
500+ ¥ 23.4982
1000+ ¥ 23.4982
库存: 5833
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 27.19
直接购买
加入购物车
