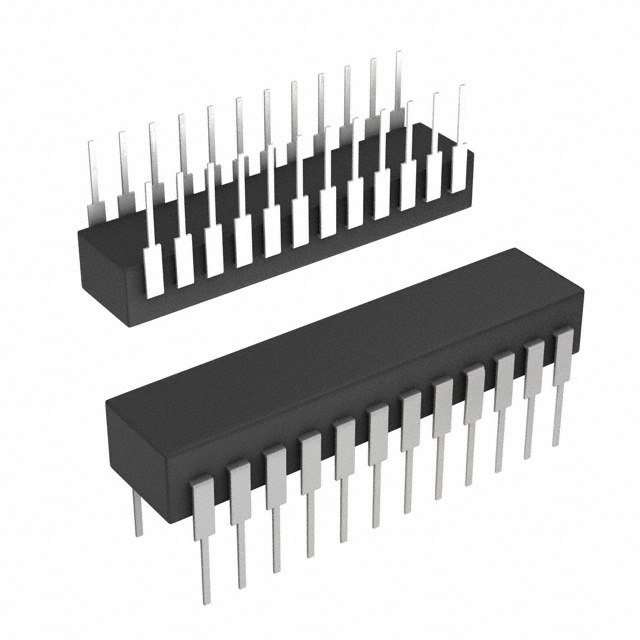

IP82C54Z

产品分类: 定时器
产品描述: 10mA 4.5V 5.5V PDIP-24 通孔安装
供应商型号: IP82C54Z-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 定时器 IP82C54Z

IP82C54Z概述


    产品简介


    Intersil的82C54是一款高性能的CMOS可编程间隔计时器,采用先进的2微米CMOS工艺制造。这款芯片主要用于微计算机系统,具备独立编程的三个16位计数器,每个计数器可以处理高达8MHz(82C54)、10MHz(82C54-10)或12MHz(82C54-12)的时钟输入频率。它的主要功能包括事件计数、计时器延时、脉冲产生等多种用途。

    技术参数


    电气特性
    - 时钟输入频率范围:8MHz至12MHz
    - 工作电压范围:+4.5V至+5.5V
    - 输入高电平电压(VCC = +5V):CX82C54:2.0V;IX82C54:2.2V;MD82C54:无
    - 输入低电平电压(VCC = +5V):-0.8V
    - 输出高电平电压(IOH = -2.5mA):3.0V;VCC -0.4V
    - 输出低电平电压(IOL = +2.5mA):0.4V
    - 输入泄漏电流(VIN = GND 或 VCC):-1μA 至 +1μA
    - 输出泄漏电流(VOUT = GND 或 VCC):-10μA 至 +10μA
    - 站立电源电流(ICC SB):10μA
    - 操作电源电流(ICC OP):10mA (CLK0=CLK1=CLK2=8MHz)
    工作环境
    - 工作温度范围:CX82C54:0°C至+70°C;IX82C54:-40°C至+85°C;MD82C54:-55°C至+125°C
    - 存储温度范围:-65°C至+150°C
    - 最大接合温度:陶瓷封装:+175°C;塑料封装:+150°C
    - 最大引脚温度(焊接10秒):+300°C

    产品特点和优势


    1. 高精度和灵活性:82C54具备三个独立可编程的16位计数器,能够处理高达12MHz的时钟输入频率,为各种计时需求提供广泛的灵活性。
    2. 低功耗:采用先进的CMOS工艺,保证低功耗操作,尤其适合电池供电的应用场景。
    3. 宽工作温度范围:不同版本型号适用于不同温度范围,适应多种恶劣环境。
    4. 全兼容设计:完全符合TTL标准,确保与行业标准处理器的兼容性。
    5. 丰富的功能模式:具备六种可编程计数模式,能够应用于事件计数、实时计时器、脉冲发生器等多个领域。

    应用案例和使用建议


    82C54常用于微计算机系统中作为定时器或计数器,例如:
    - 实时计时器:在嵌入式系统中用于测量和控制时间间隔。
    - 脉冲发生器:通过编程不同的计数模式,生成特定频率的脉冲信号。
    使用建议:
    - 在配置计数器前,务必先写入控制字(Control Word),以设定计数器的工作模式。
    - 考虑到温度对芯片性能的影响,在选择具体型号时需根据实际应用环境选择合适的温度等级。

    兼容性和支持


    82C54与众多行业标准处理器兼容,如Intersil的80C86、80C88、80C286系列微处理器,及许多其他标准处理器。厂商提供全面的技术支持,包括详细的文档资料和故障排查指南。

    常见问题与解决方案


    1. Q: 如何确保芯片正常工作?
    - A: 首先检查输入电压是否在规定范围内(+4.5V至+5.5V)。其次确认引脚连接正确,特别是CS、RD、WR等关键引脚。

    2. Q: 芯片在高温环境下工作不稳定怎么办?
    - A: 选择相应温度等级的型号(如MD82C54适用于极端环境),并确保良好的散热措施。

    总结和推荐


    综上所述,Intersil的82C54是一款功能强大且高度灵活的CMOS可编程间隔计时器。其卓越的性能、广泛的适用范围和优良的设计使其成为微计算机系统中不可或缺的组件。特别推荐给需要精确时间和计数控制的应用场景。无论是用于工业自动化还是消费电子设备,82C54都是一个值得信赖的选择。

IP82C54Z参数

参数
最小工作供电电压 4.5V
典型供电电流 10mA
最大工作供电电压 5.5V
32.7mm(Max)
24-DIP (0.600\", 15.24mm)
4.95mm(Max)
通用封装 PDIP-24
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

IP82C54Z厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

IP82C54Z数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 定时器 RENESAS ELECTRONICS IP82C54Z IP82C54Z数据手册

IP82C54Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.3216 ¥ 281.5675
10+ $ 24.3984 ¥ 206.1665
165+ $ 21.853 ¥ 184.6577
库存: 352
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 281.56
