9ZML1252EKILF

产品分类: 锁相环
产品描述: 多路复用器, 多路复用器
供应商型号: 2486246
供应商: 海外现货
标准整包数: 1

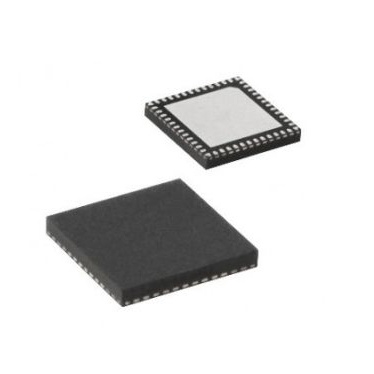

RENESAS ELECTRONICS 锁相环 9ZML1252EKILF

9ZML1252EKILF概述

    # 高质量电子元器件技术手册:9ZML1232E/9ZML1252E

    产品简介


    9ZML1232E 和 9ZML1252E 是由瑞萨电子推出的第二代双输入/十二输出差分多路复用器(Differential Mux),专门针对英特尔 Purley 及更晚的平台设计。这两款产品在性能上超越了严格的 DB1200ZL 规格要求,并且向下兼容 9ZML1232B。它们采用了低功耗 HCSL 兼容输出技术,可以减少功耗并消除终端电阻的需求。这些器件适用于 PCI-Express Gen1 至 Gen4 或者 QPI/UPI 应用场景,并且提供了两个可配置的低漂移 I2O 延迟设置,以适应不同拓扑结构的需求。
    主要功能
    - 支持多种 PCIe 时钟架构,如 CC、SRNS 和 SRIS。
    - 提供 12 路低功耗 HCSL 输出通道。
    - 内置 PLL 或旁路模式,支持去抖动功能。
    - 硬件或软件可选的 PLL 带宽调节功能,用于最小化下游 PLL 的峰值抖动。
    - 兼容 SMBus 接口,可通过软件修改设备设置。

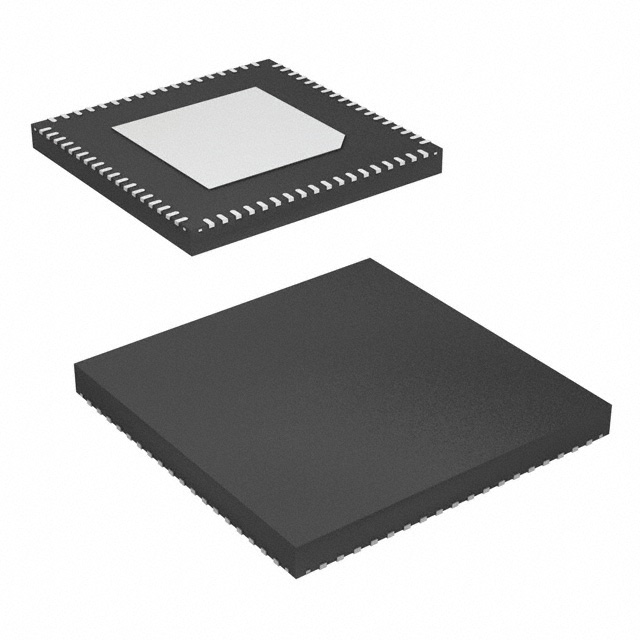

    - 封装尺寸为 10×10 mm² 的 72 引脚 VFQFPN 小型封装。
    应用领域
    服务器、存储系统、网络设备、固态硬盘(SSDs)等高性能计算及通信设备。

    技术参数


    以下是产品的主要技术规格:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 循环到循环抖动 < 50 ps
    | 输出到输出偏斜 < 50 ps
    | 输入到输出延迟固定值 | 0 0 | ps | 固定为零 |
    | 输入到输出延迟变化 < 50 ps
    | 相位抖动(PCIe Gen4) < 0.5 ps RMS
    | 相位抖动(UPI > 9.6 GB/s) < 0.1 ps RMS
    其他关键参数还包括:
    - 工作电压范围:VDD/VDDIO = 3.3 ± 0.3 V。
    - 温度范围:-40°C 至 +85°C。
    - 引脚数量:72。
    - 封装类型:10×10 mm² 的 72 引脚 VFQFPN。

    产品特点和优势


    9ZML1232E 和 9ZML1252E 在以下方面表现出显著的优势:
    1. 低功耗设计:采用 HCSL 兼容输出,减少外部终端电阻需求,从而降低整体功耗。
    2. 高灵活性:提供两个可配置的 I2O 延迟设置,支持灵活的系统拓扑配置。
    3. 强大的时序性能:极低的循环到循环抖动 (<50ps),确保高速信号传输的稳定性。
    4. 多功能接口支持:兼容 SMBus,允许通过软件轻松调整设备设置。
    5. 紧凑封装:72 引脚 VFQFPN 封装尺寸仅为 10×10 mm²,适合空间受限的应用环境。

    应用案例和使用建议


    应用案例
    - 服务器:在高密度服务器环境中,使用 9ZML1232E/9ZML1252E 来分配多个 PCIe Gen4 时钟信号,确保每个插槽数字信号的同步性和稳定性。
    - 存储系统:作为 RAID 控制器的一部分,用于管理来自不同硬盘的时钟信号分布。
    - 网络设备:在网络交换机中部署,满足高性能需求的同时降低功耗。
    使用建议
    1. 电源布局优化:确保 VDD 和 VDDIO 的电源滤波效果良好,避免噪声干扰。
    2. 引脚连接检查:仔细确认所有输出引脚的使能控制信号(如 OE#)已正确配置,避免不必要的功耗浪费。
    3. 温度监控:定期监测芯片的工作温度,防止过热导致性能下降。

    兼容性和支持


    - 兼容性:与大多数现代 PCIe 平台兼容,支持 CC、SRNS 和 SRIS 架构。
    - 技术支持:瑞萨电子提供详尽的技术文档、参考设计和支持服务,帮助用户快速集成至项目中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 周围电路出现异常时钟抖动 | 检查电源滤波电路,添加额外电容进行改善。 |
    | 输出信号强度不足 | 确认 VDD 和 VDDIO 的供电是否符合规范要求。 |
    | SMBus 无法正常通信 | 核对地址设置,确保引脚连接无误。 |

    总结和推荐


    9ZML1232E 和 9ZML1252E 是面向高性能计算和通信领域的理想选择。其卓越的时序性能、低功耗特性和高度灵活的设计使其成为服务器、存储和网络设备的理想解决方案。对于需要复杂时钟管理和高效能的应用场景,强烈推荐使用这两款产品。此外,瑞萨电子完善的售后和技术支持进一步增强了用户的使用信心。
    结论:强烈推荐。

9ZML1252EKILF参数

参数
PLL-锁相环 带旁路
最大输入频率 400MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
72-VFQFN Exposed Pad
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

9ZML1252EKILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9ZML1252EKILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 9ZML1252EKILF 9ZML1252EKILF数据手册

9ZML1252EKILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 68.2491
10+ ¥ 64.8493
25+ ¥ 62.2237
50+ ¥ 60.9809
75+ ¥ 59.7594
库存: 163
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 68.24
