853S014AGILF

产品分类: 时钟缓存器
产品描述: 瑞萨电子 缓冲器, 每芯片5元件, 20引脚, TSSOP封装
供应商型号: 3869535
供应商: 海外现货
标准整包数: 1

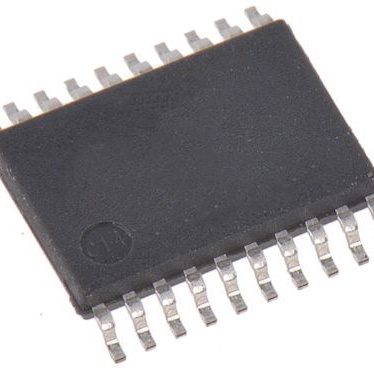

RENESAS ELECTRONICS 时钟缓存器 853S014AGILF

853S014AGILF概述

    # ICS853S014I 低偏斜、高可靠性差分缓冲器技术手册

    产品简介


    ICS853S014I 是一款低偏斜、高性能的1-to-5通道、2.5V/3.3V 差分至LVPECL/ECL输出缓冲器。此器件支持两个可选的差分时钟输入,能够处理多种类型的信号输入,包括LVPECL、LVDS、CML和SSTL等,适用于需要精确性能和重复性的各种应用场合。
    主要特点:
    - 输出频率高达2GHz
    - 最大输出偏斜55ps
    - 最大零件间偏斜100ps
    - 传播延迟最大值为500ps
    - 工作温度范围:-40°C 至 85°C
    - 符合RoHS标准的无铅封装

    技术参数


    以下是ICS853S014I的主要技术规格:
    | 参数 | 值 | 单位 |
    |
    | 输出对数 | 5
    | 输入选择 | 2
    | 最大输出频率 | 2 | GHz |
    | 输出偏斜 | 55 | ps |
    | 零件间偏斜 | 100 | ps |
    | 传播延迟 | 500 | ps |
    | 增加相位抖动(RMS) | 0.10 | ps |
    | LVPECL模式供电电压范围 | 2.375至3.8 | V |
    | ECL模式供电电压范围 | -3.8至-2.375 | V |

    产品特点和优势


    特点
    - 支持双路选择输入,增强了系统的灵活性。
    - 超低偏斜设计确保了信号传输的一致性和准确性。
    - 宽泛的工作电压和温度范围使其适用于多种恶劣环境。

    优势
    - 稳定可靠的性能,特别适合高速数据通信和精密时钟分配系统。
    - 多样化的信号兼容性,降低了设计复杂度并提高了系统集成度。

    应用案例和使用建议


    应用案例
    1. 高速数据通信:利用其高频率和低偏斜特性,适用于千兆以太网等高速数据传输网络。
    2. 时钟分配:作为主时钟发生器的一部分,在计算机主板和其他复杂电路板上实现精确的时钟信号分配。
    使用建议
    - 确保所有输入端口正确连接,避免未使用的输入端悬空导致信号干扰。
    - 根据实际应用需求调整外围电路中的电阻值,以获得最佳的信号质量。

    兼容性和支持


    ICS853S014I 设计用于与多种标准逻辑器件兼容,并且提供了全面的技术文档和支持服务。如果您有任何疑问或需要进一步的帮助,请联系IDT客户服务团队获取支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不稳定 | 检查电源电压是否符合要求,重新校准电阻阻值。|
    | 接收到错误的数据 | 确认输入信号格式正确,必要时调整输入电平。|

    总结和推荐


    综上所述,ICS853S014I 是一款非常适合于高性能要求下的差分缓冲器芯片,凭借其卓越的性能指标、广泛的适用范围以及良好的客户支持,强烈推荐给需要高性能信号处理能力的专业人士及企业用户。无论是作为独立组件还是集成到更复杂的电子系统中,它都将为您提供可靠的支持。

853S014AGILF参数

参数
最小工作供电电压 2.375V
最大工作供电电压 3.8V
输入信号类型 -
最大传播延迟时间 0.5ns
输出信号类型 -
最大输入频率 2GHz
差分 - 输入:输出
输出数量 5
电路数 1
长*宽*高 6.5mm*4.4mm*1mm
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

853S014AGILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

853S014AGILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 853S014AGILF 853S014AGILF数据手册

853S014AGILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
