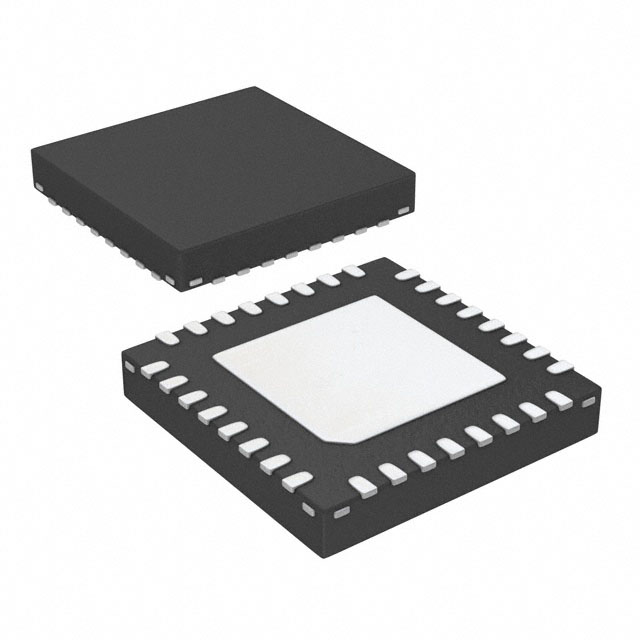

853S111BKILFT

产品分类: 时钟缓存器
产品描述: 2.375V 3.8V 0.645ns 2.5GHz QFN 贴片安装,黏合安装 5mm(长度)*1mm(高度)
供应商型号: 972-853S111BKILFT
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 时钟缓存器 853S111BKILFT

853S111BKILFT概述


    产品简介


    853S111B 是一种低偏斜、高性能的1对10差分到2.5V/3.3V LVPECL/ECL扇出缓冲器。该器件能够适应2.5V 或 3.3V 的电源电压。由于其出色的偏斜和重复性,853S111B 在需要定义良好性能和重复性的时钟分配应用中表现出色。

    技术参数


    - 输出特性:十个差分的2.5V/3.3V LVPECL/ECL 输出。
    - 输入选择:两个可选的差分输入对(PCLKx, nPCLKx)。
    - 输入信号:接受多种类型的输入信号,如LVPECL、LVDS、SSTL 和 CML。
    - 最大输出频率:2.5GHz。
    - 偏斜特性:输出偏斜≤50ps,部分间偏斜≤150ps。
    - 传播延迟:≤645ps。
    - 相位抖动:均方根加性相位抖动0.03ps(典型值)。
    - 工作温度范围:-40°C 至 85°C。

    产品特点和优势


    853S111B 的独特之处在于其出色的性能参数,如极低的偏斜、卓越的传输速率及稳定性。这使得它在高速数字通信、同步系统和高性能计算等领域具有显著的应用优势。此外,该器件通过提供多个差分输出对,增强了系统的灵活性,适用于多种多样的应用环境。

    应用案例和使用建议


    应用案例
    853S111B 在高带宽数据通信系统、高速处理器接口和高性能时钟分配网络中被广泛应用。例如,在数据中心服务器中,它可以用于确保不同处理单元间的精确时钟同步,从而提高系统整体性能。
    使用建议
    为了充分利用 853S111B 的性能,用户应注意以下几点:
    - 确保输入信号满足 VPP 和 VCMR 要求。
    - 尽量将输入信号的振幅控制在推荐范围内,以减少噪声干扰。
    - 根据不同的应用环境,适当调整电阻和电容值,以实现最佳匹配。

    兼容性和支持


    853S111B 支持多种标准输入信号类型,如 LVPECL、LVDS、SSTL 和 CML。用户可以根据具体需求选择合适的输入方式。此外,厂商提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该器件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不稳定 | 检查电源电压是否稳定,确保输入信号符合标准。 |
    | 时钟信号偏移大 | 调整电阻值,优化电路匹配,减小输出偏斜。 |
    | 信号传输速度慢 | 减少负载,优化布线布局,提高信号完整性。 |

    总结和推荐


    综上所述,853S111B 是一款极具竞争力的高性能差分到LVPECL/ECL 的扇出缓冲器。其卓越的性能参数、广泛的适用性和优良的兼容性使其成为众多高要求应用场合的理想选择。对于需要精确时钟信号同步和高带宽数据传输的系统,853S111B 是一个值得信赖的选择。

853S111BKILFT参数

参数
最小工作供电电压 2.375V
最大工作供电电压 3.8V
最大输入频率 2.5GHz
输入信号类型 -
输出数量 10
差分 - 输入:输出
输出信号类型 -
最大传播延迟时间 0.645ns
电路数 1
长*宽*高 5mm(长度)*1mm(高度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

853S111BKILFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

853S111BKILFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 853S111BKILFT 853S111BKILFT数据手册
