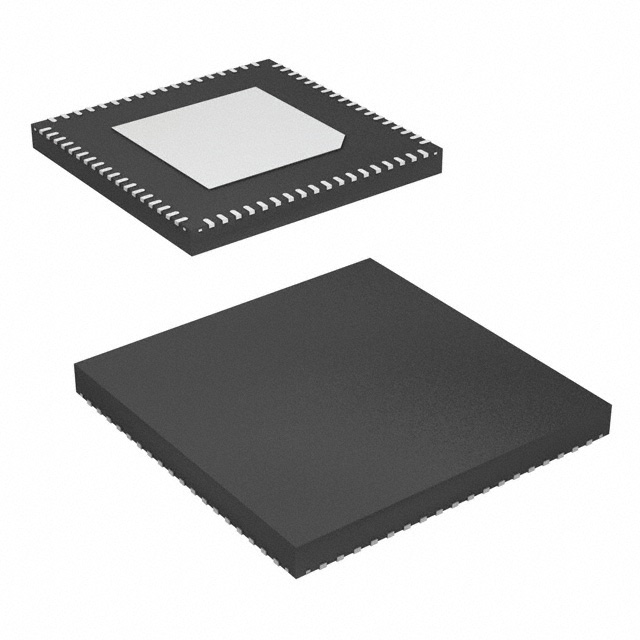

8T49N286A-998NLGI8

产品分类: 锁相环
产品描述: 带旁路 1GHz VFQFPN-72 贴片安装,黏合安装
供应商型号: 800-8T49N286A-998NLGI8DKR-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 锁相环 8T49N286A-998NLGI8

8T49N286A-998NLGI8概述

    FemtoClock® NG Octal Universal Frequency Translator 8T49N286 技术概述

    产品简介


    FemtoClock® NG Octal Universal Frequency Translator 8T49N286 是一种高性能频率转换器,由两组独立的分数反馈式锁相环(PLL)组成。该产品广泛应用于多种同步通信协议中,如同步以太网、OTN和SONET/SDH等,涵盖从1G到100G速率的应用。此外,它还能够作为频率合成器,提供高达8个不同的输出频率,覆盖范围从8kHz至1GHz。

    技术参数


    - 输入时钟:最多接受四个差分或单端输入时钟,频率范围为8kHz至875MHz;晶振输入。
    - 输出时钟:最多生成8个LVPECL、LVDS、HCSL或LVCMOS输出时钟,频率范围为8kHz至1GHz(差分)或8kHz至250MHz(LVCMOS)。
    - 时钟选择:支持四种独立频率及相关的四倍频率输出。
    - 电源电压:支持多种供电模式,如3.3V/3.3V/3.3V,3.3V/3.3V/2.5V,2.5V/2.5V/3.3V等。
    - 工作温度范围:-40°C至85°C。
    - 性能参数:
    - 典型Jitter值:<0.3ps RMS(12kHz至20MHz)。
    - 支持的模式:锁定到输入信号、保持运行和自由运行。
    - 初始保持精度:±50ppb。
    - 每个PLL可配置九种可编程环路带宽(1.4Hz至360Hz)。
    - 精确度:支持所有FEC率转换,包括ITU-T G.709(2009)修订版。


    产品特点和优势


    - 高度灵活的时钟生成能力:支持多种输出格式和频率,适应广泛的时钟需求。
    - 出色的Jitter控制:典型Jitter值低至<0.3ps RMS,确保高精度时钟输出。
    - 独立的多模式操作:可灵活切换锁定、保持和自由运行模式,提升系统鲁棒性。
    - 广范的输入兼容性:支持多种逻辑电平(LVPECL, LVDS, HCSL, LVCMOS),适应不同系统接口。
    - 内置保护机制:具备信号丢失检测、自动/手动无缝切换等功能,增强系统可靠性。

    应用案例和使用建议


    - 同步以太网应用:适合用于1G、10G、40G和100G同步以太网设备线路卡。
    - OTN设备:可用于OTN映射/解映射过程,支持时钟间隙和DCO模式。
    - 无线基站:可用于无线基站基带处理,保证稳定的数据传输。
    - 数据通信:广泛应用于各种数据交换设备,确保高速数据传输稳定性。

    兼容性和支持


    - 兼容性:支持与多种系统和设备的兼容性,如1G至100G速率的设备线路卡。
    - 技术支持:可通过I2C或SPI接口进行编程配置,提供详细的文档和在线支持。

    常见问题与解决方案


    - Q: 8T49N286 是否支持多个时钟源?
    - A: 是的,支持多达四个独立时钟源。
    - Q: 如何解决信号丢失的问题?
    - A: 设备内置的Loss-of-Signal (LOS) 监测功能会实时监测并自动切换到备用时钟源,确保系统连续性。
    - Q: 如何配置8T49N286 的PLL参数?
    - A: 可通过I2C或SPI接口进行配置,具体设置详见产品手册中的相关章节。

    总结和推荐


    总体而言,FemtoClock® NG Octal Universal Frequency Translator 8T49N286 是一款具有高度灵活性和可靠性的高性能频率转换器,特别适用于需要精确时钟控制的同步网络系统。其出色的功能和广泛的适用性使其成为许多同步通信应用的理想选择。强烈推荐给需要高质量、高稳定性的时钟解决方案的系统设计师和工程师。

8T49N286A-998NLGI8参数

参数
最小工作供电电压 -
PLL-锁相环 带旁路
最大输入频率 1GHz
最大工作供电电压 -
72-VFQFN Exposed Pad
通用封装 VFQFPN-72
安装方式 贴片安装,黏合安装
包装方式 卷带包装

8T49N286A-998NLGI8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

8T49N286A-998NLGI8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 8T49N286A-998NLGI8 8T49N286A-998NLGI8数据手册

8T49N286A-998NLGI8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.2816 ¥ 162.9295
10+ $ 15.3525 ¥ 129.7285
100+ $ 13.2913 ¥ 112.3115
250+ $ 12.7768 ¥ 107.9641
500+ $ 12.4667 ¥ 105.3439
库存: 2480
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 162.92
直接购买
加入购物车
