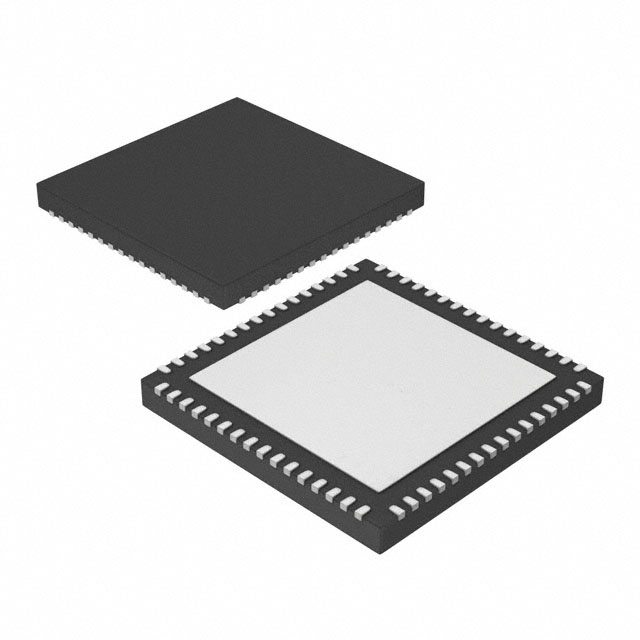

9ZX21201AKLFT

产品分类: 锁相环
产品描述: 是 3.135V 3.465V 150MHz VFQFPN-64 贴片安装,黏合安装 9mm(长度)*900μm(高度)
供应商型号: 9ZX21201AKLFT
供应商: 国内现货
标准整包数: 3000
RENESAS ELECTRONICS 锁相环 9ZX21201AKLFT

9ZX21201AKLFT概述

    IDT® 12-Output Differential Z-buffer for PCIe Gen2/3 and QPI

    1. 产品简介


    IDT® 12-Output Differential Z-buffer (型号:9ZX21201) 是一款专为PCI-Express Gen3 和 QPI 应用设计的高性能时钟缓冲器。这款器件不仅支持PCI-Express Gen1 和 Gen2 的操作,而且具有固定的外部反馈路径,确保了低漂移,非常适合高精度要求的应用场景,如QPI。此外,在旁路模式下,它可以提供高达150MHz的输出频率。此器件采用紧凑型64引脚封装,使得电路板空间得到最大化利用。

    2. 技术参数


    | 参数 | 规格 |

    | 输出对数 | 12 |
    | 工作频率 | 100MHz 或 133.33MHz |
    | 输入-输出延迟 | <50ps |
    | 输出对间偏移 | <65ps |
    | 周期到周期抖动 | <50ps |
    | PCIe Gen3 相位抖动 | <1.0ps RMS |
    | QPI 9.6GT/s 12UI 相位抖动 | <0.2ps RMS |

    3. 产品特点和优势


    - 空间节省:采用紧凑的64引脚MLF封装,节省电路板空间。
    - 固定反馈路径:提供0ps输入到输出延迟,保证低漂移。
    - 多地址支持:最多可选择9个SMBus地址,便于多设备共享同一条SMBus段。
    - 硬件控制输出:每路输出有独立的使能控制引脚,实现硬件控制。
    - 时钟抖动管理:PLL模式下可以去抖动输入时钟,且可以通过软件配置带宽以最小化下游PLL的抖峰。

    4. 应用案例和使用建议


    这款12输出Differential Z-buffer广泛应用于Romley及更新平台的12输出PCIe Gen3/QPI差分缓冲。为了优化应用效果,建议遵循以下几点:
    - 在需要严格控制抖动的应用场合(如网络通信设备)使用PLL模式以减少噪声和抖动。
    - 在需要快速启动和低功耗的应用场景中使用旁路模式,这样可以简化时钟路径,提高效率。
    - 考虑电路板布局对信号完整性的影响,合理布置电源和地线,以避免信号干扰。

    5. 兼容性和支持


    此器件与标准SMBus接口兼容,允许通过I2C总线进行通信和配置。IDT公司提供详尽的技术支持和维护文档,包括数据手册、应用指南和技术笔记等,帮助客户更好地理解和应用该产品。同时,该产品还提供了多种版本以满足不同需求,如不同的PLL带宽配置。

    6. 常见问题与解决方案


    1. 问题:如何正确设置PLL带宽?
    解决方案:根据应用需求,通过I2C总线将相应的配置字写入器件的配置寄存器,以实现PLL带宽的软件控制。

    2. 问题:如何判断输出使能状态?
    解决方案:通过读取OE#引脚的状态来确定输出使能情况,OE#低电平表示输出使能。
    3. 问题:如何配置多个器件共享同一SMBus段?
    解决方案:通过选择不同的SMBus地址以区分不同的器件,从而在同一SMBus段上运行多个器件。

    7. 总结和推荐


    总体而言,IDT® 9ZX21201是一款功能强大且灵活的12输出Differential Z-buffer,特别适用于需要高性能和稳定时钟信号的应用。无论是作为PCIe Gen3或QPI时钟缓冲器,还是在需要精确时钟同步的应用中,其优越的性能都使得它成为理想的解决方案。考虑到其丰富的功能集和IDT公司的技术支持,强烈推荐使用此产品。
    希望这篇分析能够为您提供有价值的信息,并助力您更好地了解和使用这款电子元器件。如果您有任何疑问或需要进一步的帮助,请随时联系。

9ZX21201AKLFT参数

参数
PLL-锁相环
最大输入频率 150MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
长*宽*高 9mm(长度)*900μm(高度)
通用封装 VFQFPN-64
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

9ZX21201AKLFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9ZX21201AKLFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 9ZX21201AKLFT 9ZX21201AKLFT数据手册

9ZX21201AKLFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 50.63
6000+ ¥ 49.8
9000+ ¥ 48.97
12000+ ¥ 48.14
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 151890
直接购买
加入购物车
