854S006AGILF

产品分类: 时钟缓存器
产品描述: 瑞萨电子 时钟缓冲器, 双输入, LVDS逻辑系列, 24引脚
供应商型号: 2166214
供应商: 海外现货
标准整包数: 1

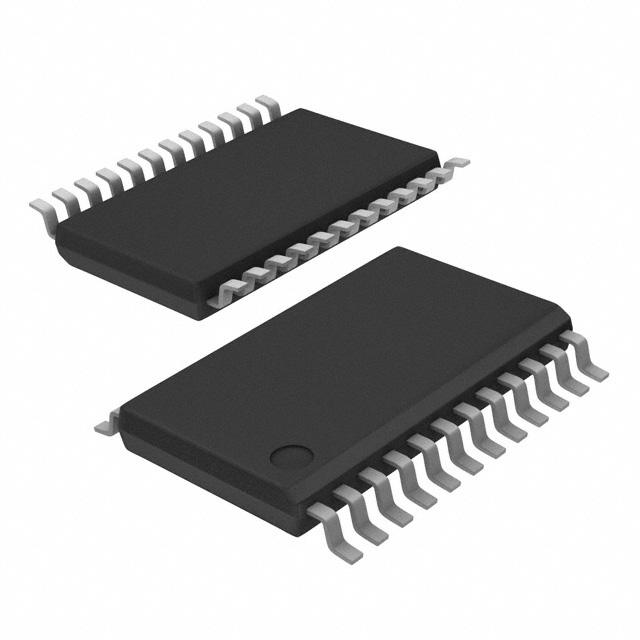

RENESAS ELECTRONICS 时钟缓存器 854S006AGILF

854S006AGILF概述

    854S006 Differential-to-LVDS Fanout Buffer 技术手册

    产品简介


    854S006 是一种低偏斜、高性能的单端到六路差分至低压差分信号(LVDS)输出缓冲器。该器件可以接受多种标准差分输入电平,包括LVDS、LVPECL、LVHSTL、SSTL和HCSL。854S006 支持2.5V或3.3V电源供电,适用于对性能和重复性要求严格的时钟分配应用场合。

    技术参数


    - 输出对数: 六个差分LVDS输出对
    - 输入对数: 一个差分时钟输入对
    - 输入兼容性: 接受LVDS、LVPECL、LVHSTL、SSTL、HCSL等差分输入电平
    - 最大输出频率: 1.7GHz
    - 偏斜输出: 55ps (最大值)
    - 传播延迟: 850ps (最大值)
    - 附加相位抖动: 0.067ps (典型值)
    - 工作温度范围: -40°C 到 85°C
    - 封装形式: 无铅(符合RoHS 6规范)

    产品特点和优势


    1. 高频率性能: 最大输出频率高达1.7GHz,适用于高速数据传输和信号处理。
    2. 低偏斜和延迟: 输出偏斜控制在55ps以内,传播延迟在850ps内,确保信号的精确传递。
    3. 宽泛的工作电压范围: 支持2.5V或3.3V电源供电,适用于不同应用需求。
    4. 优秀的噪声抑制能力: 通过低偏斜和低延迟设计,提高信号的稳定性和可靠性。
    5. 环保型封装: 符合RoHS 6标准,无铅封装减少环境污染。

    应用案例和使用建议


    1. 时钟分配: 854S006 在时钟分配应用中表现优秀,能够保证每个通道之间的时间同步,提高系统整体性能。
    2. 通信系统: 在通信系统中,如无线基站、网络交换机等设备中,854S006 可以作为时钟缓冲器,提供低延迟和高精度的信号传输。
    3. 测试设备: 在测试设备中,如信号发生器、示波器等设备中,854S006 可用于提供稳定的时钟信号。
    使用建议:
    - 确保所有未使用的LVDS输出对浮空或使用100Ω电阻进行端接。
    - 对于单端信号,应根据实际情况调整参考电压VREF的位置,以确保信号的正确传输。

    兼容性和支持


    854S006 可以与多种驱动器和接收器兼容。在连接不同类型的驱动器时,应咨询驱动器供应商确认正确的端接方法。IDT公司提供全面的技术支持和服务,以确保用户能够充分发挥产品的性能。

    常见问题与解决方案


    1. 问题: 无法实现正确的时钟信号输出。
    - 解决办法: 检查电源电压是否在规定范围内,同时确认输入信号的电平是否符合要求。
    2. 问题: 输出信号出现失真。
    - 解决办法: 确认输出端是否有适当的端接电阻,并检查是否存在信号反射问题。
    3. 问题: 设备工作温度超出范围。
    - 解决办法: 确保设备的工作环境温度在规定的范围内,如果需要可以在高温环境下增加散热措施。

    总结和推荐


    854S006 是一款高性能的差分至LVDS缓冲器,具有出色的频率性能和低偏斜特性,适合在时钟分配和高速信号传输等领域广泛应用。对于那些需要高精度、低延迟时钟信号的应用场合,强烈推荐使用854S006。其强大的兼容性和环保型封装使其成为理想的电子元器件选择。

854S006AGILF参数

参数
最小工作供电电压 2.375V
最大工作供电电压 3.465V
最大输入频率 1.7GHz
输出数量 6
输入信号类型 差分
输出信号类型 -
最大传播延迟时间 0.85ns@ 3.135V to 3.465V
差分 - 输入:输出
电路数 1
长*宽*高 7.8mm*4.4mm*1.1mm
通用封装 TSSOP-24
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

854S006AGILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

854S006AGILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 854S006AGILF 854S006AGILF数据手册

854S006AGILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
