9DBV0641AKILFT

产品分类: 锁相环
产品描述: 带旁路 1.7V 1.9V 200MHz QFP 贴片安装,黏合安装
供应商型号: 9DBV0641AKILFT
供应商: 国内现货
标准整包数: 2500

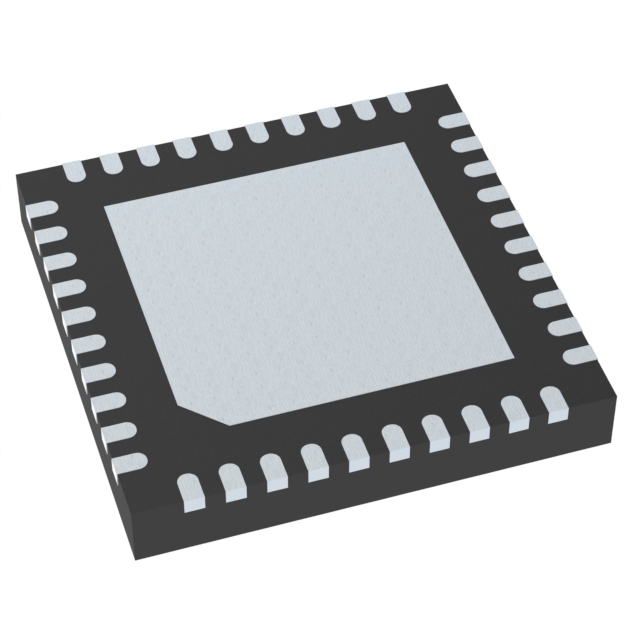

RENESAS ELECTRONICS 锁相环 9DBV0641AKILFT

9DBV0641AKILFT概述


    产品简介


    产品类型
    9DBV0641是一款由瑞萨电子(Renesas)推出的1.8V非常低功耗(VLP)PCIe系列中的成员,属于6输出零延迟/扇出时钟缓冲器。
    主要功能
    - 集成的终端电阻,确保100Ω的输出阻抗,可以直接连接到100Ω传输线。
    - 具有6个输出使能(OE#)针脚,用于时钟管理。
    - 支持3个可选的SMBus地址,便于多个设备共享同一SMBus段。
    应用领域
    该产品主要用于PCIe Gen1至Gen5的零延迟/扇出缓冲器(ZDB/FOB),广泛应用于需要高精度时钟管理和信号调节的数据中心和高性能计算系统。

    技术参数


    输出特性
    - 六个1-200 MHz低功耗(LP)HCSL DIF对,输出阻抗为100Ω。
    关键规格
    - DIF周期到周期抖动<50ps。
    - DIF输出到输出偏移<50ps。
    - PCIe Gen5 CC附加相位抖动<40fs RMS。
    - 12kHz至20MHz附加相位抖动=156fs RMS(典型值,在156.25MHz时)。

    产品特点和优势


    - 直接连接100Ω传输线,节省24个电阻。
    - 在PLL模式下典型的功率消耗为55mW,实现最低功耗。
    - 输出可选择任何1.05V至1.8V之间的电压供电,以达到最大的节能效果。
    - 通过OE#引脚支持DIF电源管理。
    - HCSL兼容差分输入,可以被常见的时钟源驱动。
    - 能够容忍扩展频谱(Spread Spectrum),允许减少电磁干扰(EMI)。
    - 每个输出的可编程上升速率,可以根据不同的线路长度进行调整。
    - 可编程输出幅度,适用于不同的应用环境。
    - 通过引脚/软件选择PLL带宽和PLL旁路模式,可以最小化每个应用的相位抖动。
    - 当PLL锁定之前输出被禁止,确保系统启动干净。
    - 可通过strapping针脚配置,无需SMBus接口来控制设备。
    - 3.3V容限SMBus接口,可以与旧式控制器一起使用。
    - 空间节省型5x5mm 40-VFQFPN封装。
    - 三个可选的SMBus地址,使得多个设备可以轻松共享一个SMBus段。

    应用案例和使用建议


    应用案例
    - PCIe Gen1至Gen5系统中的零延迟/扇出缓冲器(ZDB/FOB)。
    - 高性能计算系统中的时钟管理,如数据中心、服务器、交换机和路由器等。
    使用建议
    - 在设计中考虑集成到现有的100Ω传输线中,以简化设计并降低整体成本。
    - 考虑使用内部提供的PLL和OE#引脚,来提高系统的灵活性和可靠性。
    - 根据实际的应用需求,选择合适的PLL模式和带宽,以达到最佳性能。

    兼容性和支持


    - 该产品支持与标准PCIe设备兼容,同时兼容多种SMBus接口。
    - 厂商提供详细的文档和支持,包括参考设计、开发工具等,帮助用户快速上手。

    常见问题与解决方案


    问题1:如何确保9DBV0641在不同电压下的稳定性?
    解决方案:
    - 通过设置VDD和VDDIO,使其在1.05V至1.8V之间变化。确保系统设计中考虑到这些电压变化,并进行充分的测试以验证其稳定性。
    问题2:如何设置OE#引脚以启用或禁用输出?
    解决方案:
    - OE#引脚为低电平有效,当OE#引脚置为低电平时,对应输出通道会被禁用。根据具体应用的需求,合理设置OE#引脚的状态。

    总结和推荐


    产品优点

    总结


    - 优秀的低功耗表现和高集成度。
    - 强大的时钟管理和信号调节能力。
    - 简化的安装和配置过程。
    - 丰富的配置选项,适用于多种应用场景。
    是否推荐
    基于以上介绍,9DBV0641是一款非常出色的零延迟/扇出时钟缓冲器,特别适合于需要高精度时钟管理和信号调节的数据中心和高性能计算系统。强烈推荐在相关项目中使用该产品。

9DBV0641AKILFT参数

参数
最小工作供电电压 1.7V
PLL-锁相环 带旁路
最大输入频率 200MHz
最大工作供电电压 1.9V
40-VFQFN Exposed Pad
通用封装 QFP
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

9DBV0641AKILFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9DBV0641AKILFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 9DBV0641AKILFT 9DBV0641AKILFT数据手册

9DBV0641AKILFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 18
5000+ ¥ 17.7
7500+ ¥ 17.25
库存: 25000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 45000
直接购买
加入购物车
